طراحی خاص غلتک های متقاطع، طول تماس بین غلتک ها و شیارهای نورد را افزایش می دهد و عملکرد سختی بالاتری را به دست می آورد.

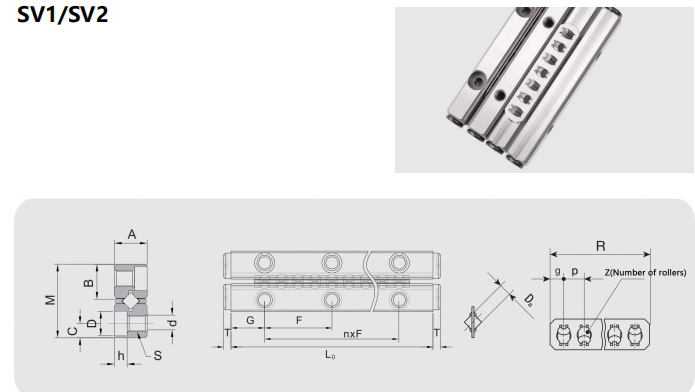

| مدل | حداکثر ضربه میلی متر | ابعاد اصلی | تعداد غلطک z | |||||||||||||||
| سایز ترکیبی | ابعاد مونتاژ | غلتک استوانه ای با نگهدارنده | ||||||||||||||||
| M | A | LO | nxF | G | B | c | 5 | d | D | h | T | Da | R | 9 | P | |||
| SV1-20x5Z | 15 | 8.5 | 4 | 20 | 1x10 | 5 | 39 | 18 | M2 | 1.65 | 3 | 14 | 15 | 12.5 | 2 | 25 | 5 | |
| SV1-30x7Z | 25 | 30 | 2x10 | 17.5 | 7 | |||||||||||||
| SV1-40x10Z | 30 | 40 | 3x10 | 25 | 10 | |||||||||||||
| SV1-50x13Z | 35 | 50 | 4x10 | 32.5 | 13 | |||||||||||||
| SV1-60x16Z | 40 | 60 | 5x10 | 40 | 16 | |||||||||||||
| SV1-70x19Z | 45 | 70 | 6x10 | 47.5 | 19 | |||||||||||||
| SV1-80x21Z | 55 | 80 | 7x10 | 52.5 | 21 | |||||||||||||
| SV2-30x5Z | 20 | 12 | 6 | 30 | 1x15 | 7.5 | 55 | 25 | M3 | 2.55 | 45 | 22 | 1.4 | 2 | 20 | 2.5 | 4 | 5 |
| SV2-45xBZ | 26 | 45 | 2x15 | 32 | ||||||||||||||
| SV2-60x11Z | 32 | 60 | 3x15 | 44 | 11 | |||||||||||||
| SV2-75x13Z | 46 | 75 | 4x15 | 52 | 13 | |||||||||||||
| SV2-90x16Z | 52 | 90 | 5x15 | 64 | 16 | |||||||||||||
| SV2-105x18Z | 66 | 105 | 6x15 | 72 | 18 | |||||||||||||
| SV2-120x21Z | 72 | 120 | 7x15 | 84 | 21 | |||||||||||||
| SV2-135x23Z | 86 | 135 | 8x15 | 92 | 23 | |||||||||||||
| SV2-150x26Z | 92 | 150 | 9x15 | 104 | 26 | |||||||||||||
| SV2-165x29Z | 98 | 165 | 10x15 | 116 | 29 | |||||||||||||
| SV2-180x32Z | 104 | 180 | 11x15 | 128 | 32 | |||||||||||||

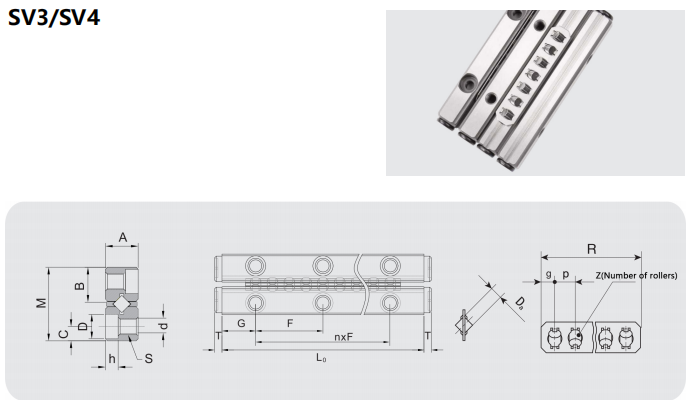

| مدل | حداکثر ضربه میلی متر | ابعاد اصلی | تعداد غلطک z | |||||||||||||||
| حداکثر سکته | غلتک استوانه ای با رتالنر | غلتک استوانه ای با نگهدارنده | ||||||||||||||||
| M | A | LO | nF | G | B | c | s | d | D | h | T | Da | R | 9 | P | |||
| SV3-50x7Z | 30 | 18 | 8 | 50 | 1x25 | 12.5 | 8.3 | 3.5 | M4 | 3.3 | 6 | 3.1 | 1.5 | 3 | 35 | 3 | 5 | 7 |
| SV3-75x10Z | 50 | 75 | 2x25 | 50 | 10 | |||||||||||||
| SV3-100x14Z | 60 | 100 | 3x25 | 70 | 14 | |||||||||||||
| SV3-125x17Z | 80 | 125 | 4x25 | 85 | 17 | |||||||||||||
| SV3-150*21Z | 90 | 150 | 5x25 | 105 | 21 | |||||||||||||
| SV3-175x24Z | 110 | 175 | 6x25 | 120 | 24 | |||||||||||||
| SV3-200x28Z | 120 | 200 | 7x25 | 140 | 28 | |||||||||||||
| SV3-225x31Z | 140 | 225 | 8x25 | 155 | 31 | |||||||||||||
| SV3-250x35Z | 150 | 250 | 9x25 | 175 | 35 | |||||||||||||
| SV3-275x38Z | 170 | 275 | 10x25 | 190 | 38 | |||||||||||||
| SV3-300x42Z | 180 | 300 | 11x25 | 210 | 42 | |||||||||||||
| SV4-80x7Z | 62 | 22 | 11 | 80 | 1x40 | 20 | 10 | 4.5 | M5 | 4.3 | 8 | 42 | 2 | 4 | 49 | 4.5 | 7 | |
| SV4-120x11Z | 86 | 120 | 2x40 | 77 | 11 | |||||||||||||
| SV4-160x15Z | 110 | 160 | 3x40 | 105 | 15 | |||||||||||||
| SV4-200x19Z | 134 | 200 | 4x40 | 133 | 19 | |||||||||||||
| SV4-240x23Z | 158 | 240 | 5x40 | 161 | 23 | |||||||||||||
| SV4-280x27Z | 182 | 280 | 6x40 | 189 | 27 | |||||||||||||
| SV4-320x31Z | 206 | 320 | 7x40 | 217 | 31 | |||||||||||||
| SV4-360x35Z | 230 | 360 | 8x40 | 245 | 35 | |||||||||||||
| SV4-400x39Z | 254 | 400 | 9x40 | 273 | 39 | |||||||||||||
| SV4-440x43Z | 278 | 440 | 10x40 | 301 | 43 | |||||||||||||
| SV4-480x47Z | 302 | 480 | 11x40 | 329 | 47 | |||||||||||||

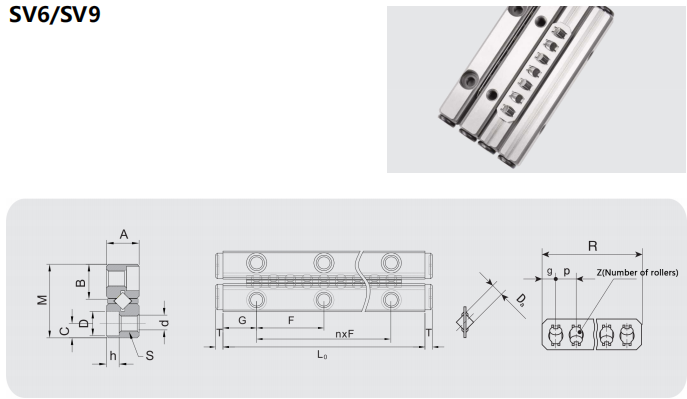

| مدل | حداکثر ضربه میلی متر | ابعاد اصلی | تعداد غلطک z | |||||||||||||||
| سایز ترکیبی | ابعاد مونتاژ | غلتک استوانه ای با نگهدارنده | ||||||||||||||||
| M | A | LO | nxF | G | B | c | s | d | D | h | T | Da | R | 9 | P | |||
| SV6-100x7Z | 60 | 30 (31) | 15 | 100 | 1x50 | 25 | 13.6 (14.1) | 6 | M6 | 5.2 | 9.5 | 52 | 29 | 6 | 70 | 6 | 10 | 7 |
| SV6-150x10Z | 100 | 150 | 2x50 | 100 | 10 | |||||||||||||
| SV6-200x13Z | 140 | 200 | 3x50 | 130 | 13 | |||||||||||||
| SV6-250x17Z | 160 | 250 | 4x50 | 170 | 17 | |||||||||||||
| SV6-300x20Z | 200 | 300 | 5x50 | 200 | 20 | |||||||||||||
| SV6-350x24Z | 220 | 350 | 6x50 | 240 | 24 | |||||||||||||
| SV6-400x27Z | 260 | 400 | 7x50 | 270 | 27 | |||||||||||||
| SV6-450x31Z | 280 | 450 | 8x50 | 310 | 31 | |||||||||||||
| SV6-500x34Z | 320 | 500 | 9x50 | 340 | 34 | |||||||||||||
| SV6-550x38Z | 340 | 550 | 10:50 | 380 | 38 | |||||||||||||
| SV6-600x41Z | 380 | 600 | 11x50 | 410 | 41 | |||||||||||||
| SV9-200x10Z | 120 | 40 (44) | 20 (22) | 200 | 1x100 | 50 | 18.1 (202) | 8 | M8 | 6.8 | 10.5 | 62 | 4 | 9 | 140 | 7.5 | 14 | 10 |
| SV9-300x15Z | 180 | 300 | 2x100 | 210 | 15 | |||||||||||||
| SV9-400x20Z | 240 | 400 | 3x100 | 280 | 20 | |||||||||||||
| SV9-500x25Z | 300 | 500 | 4x100 | 350 | 25 | |||||||||||||
| SV9-600x30Z | 360 | 600 | 5x100 | 420 | 30 | |||||||||||||
| SV9-700x35Z | 420 | 700 | 6x100 | 490 | 35 | |||||||||||||
| SV9-800x40Z | 480 | 800 | 7x100 | 560 | 40 | |||||||||||||
