طريقة التثبيت أكثر مرونة. تتحرك الشريحة التي تحركها التروس في قوس على سكة التوجيه القوسية.

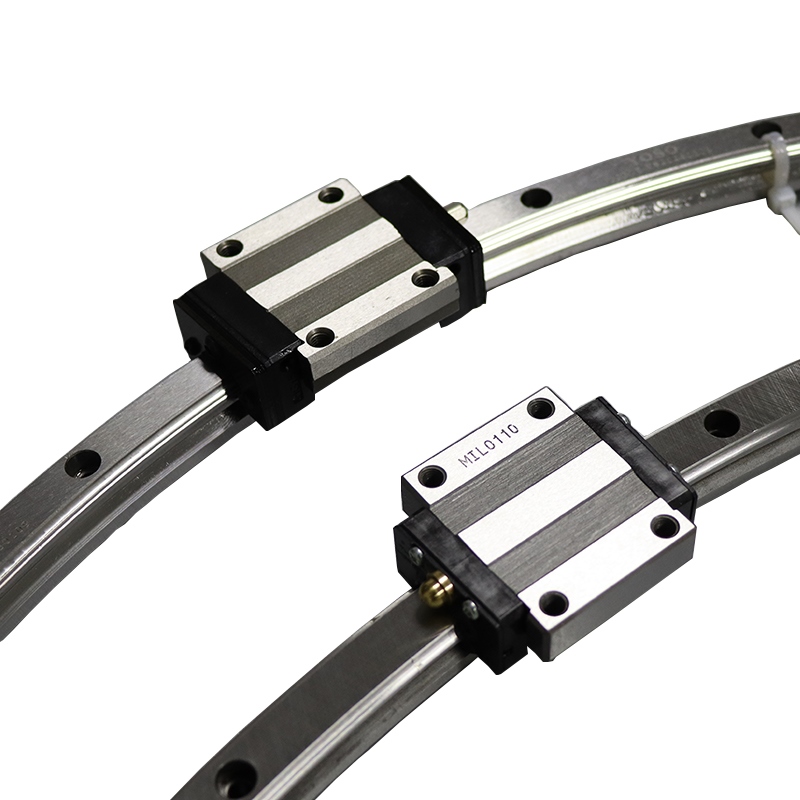

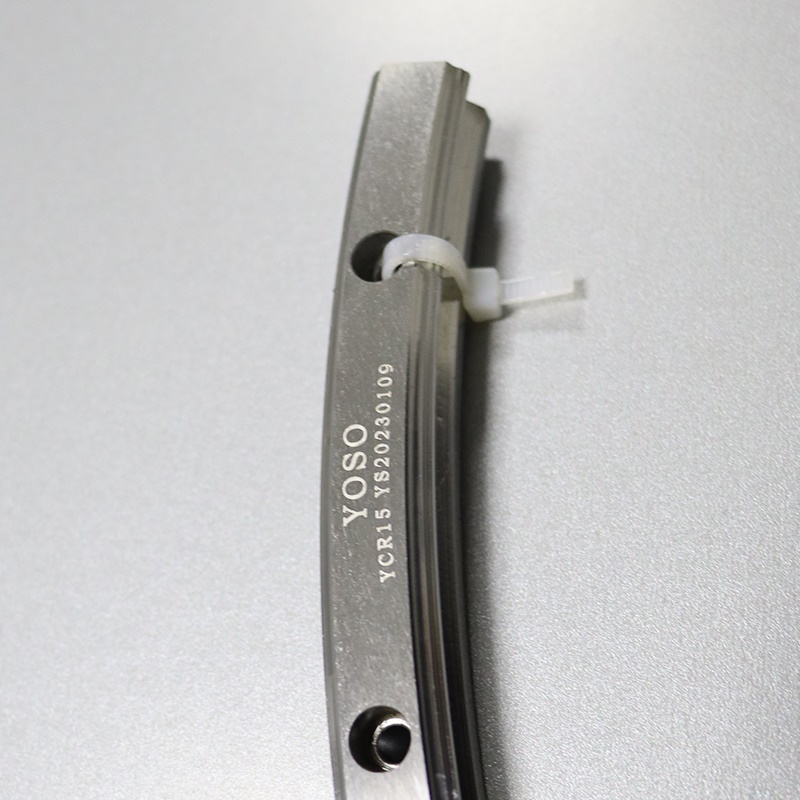

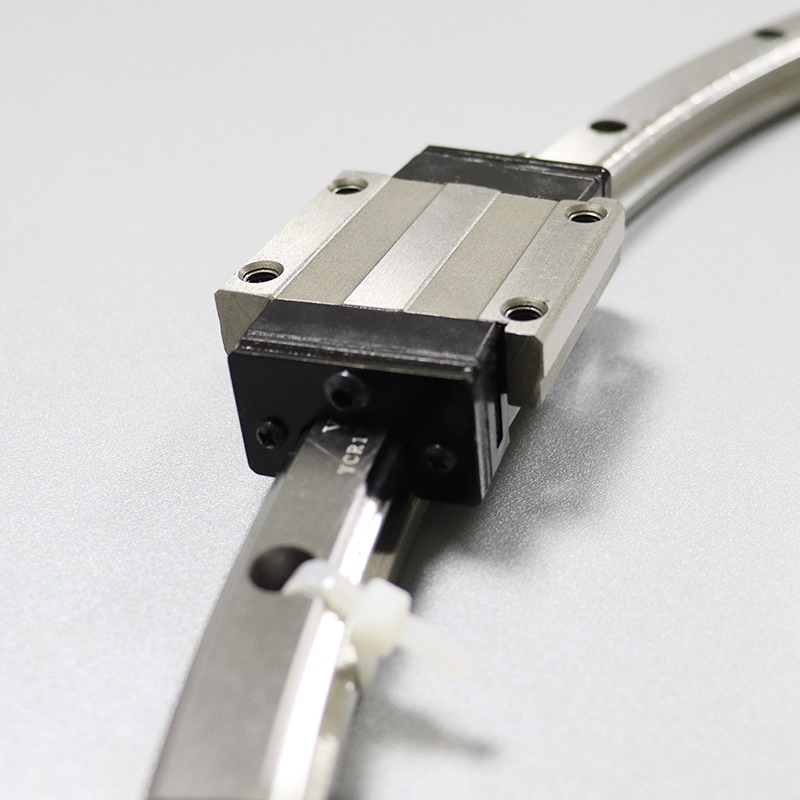

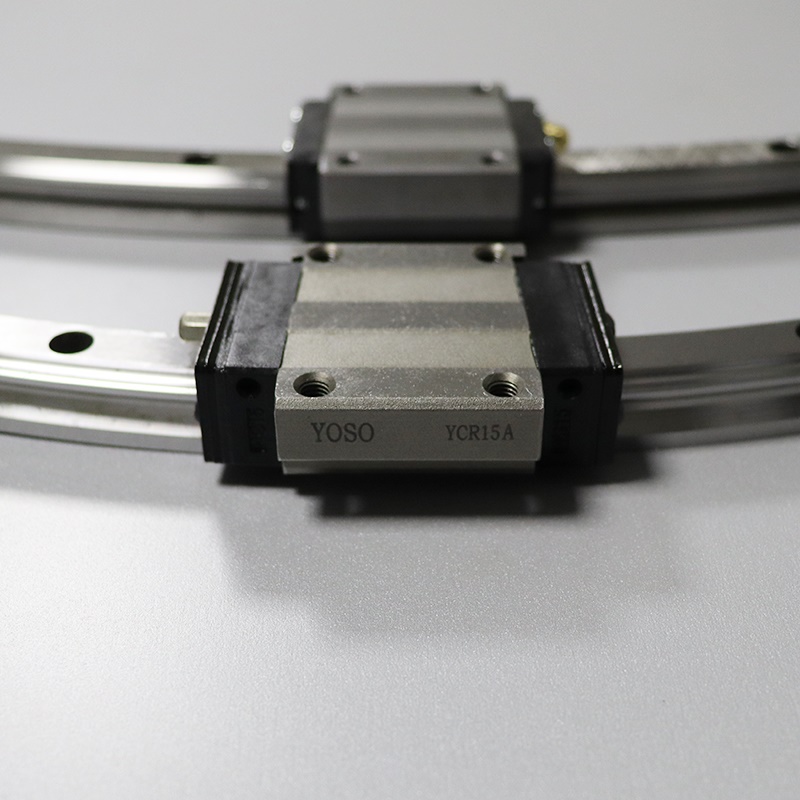

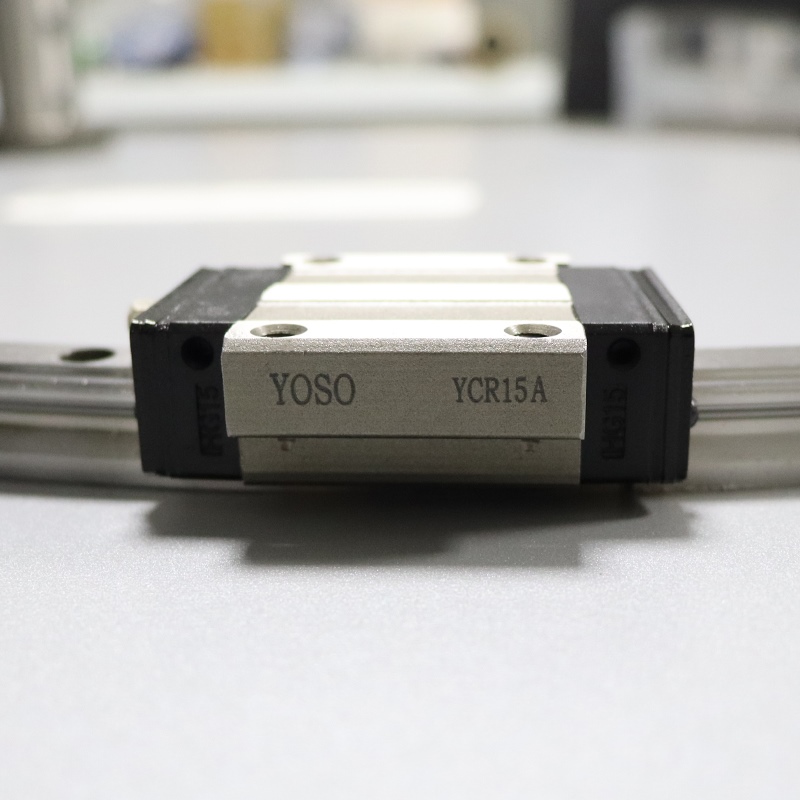

سلسلة السكك الحديدية الدليلية الدائرية YOSO
يحتوي الدليل الخطي القوسي على قضبان توجيه خطية من نوع الأسطوانة وقضبان توجيه خطية من النوع الكروي، ويمكن أن يشكل سكة توجيه دائرية دقيقة؛ إلى جانب نظام القيادة، يمكن أن يشكل خط تجميع حلقي دقيق، خط إنتاج حلقي أو خط تجميع حلقي وخطوط دورة أخرى. هذا النوع من خط تدوير التوجيه، هيكل أكثر إحكاما، دقة تحديد المواقع أعلى، المزيد من خيارات التكوين؛ في العديد من النواحي، يتفوق على خطوط التسليم التقليدية.
تبحث مصانع الإنتاج الحديثة دائمًا عن طرق لتقليل تكاليف الإنتاج، واتجاه الأتمتة هو: وضع كل محطة في أقرب وقت ممكن من بعضها البعض، وتقليل قطعة العمل في المسافة بين المحطة، وتقليل مساحة المساحة؛ ولتحقيق ذلك، عليك إذا كنت بحاجة إلى قطعة العمل للقيام بحركة الحلقة، فأنت بحاجة إلى استخدام الخط الحلقي. هناك نوعان من الأسلاك الحلقية، التقليدية غير التوجيهية والدليل الدقيق، والتي تم وصفها على النحو التالي:
نوع الحزام التقليدي
خط الحزام الناقل، عبارة عن هيكل بسيط نسبيًا، حزام ناقل عريض حول بكرتين مفصولتين بمسافة معينة، دوران الأسطوانة، حركة الحزام الناقل، يقود قطعة العمل أثناء حركة الحزام. خط ناقل الأسطوانة وخط ناقل الحزام، المبدأ مشابه، باستثناء أنه يتم استبدال الحزام بعدد من البراميل المرتبة بكثافة.
خط حلقة غير توجيهي، يتم تثبيت قطعة العمل على الحزام أو الأسطوانة، وليست صلبة، ويتم إنشاؤها بواسطة قوة احتكاك الجاذبية، ولا يمكن أن تحد من حركة قطعة العمل إلى اليسار واليمين، والأمامية والخلفية والأعلى. من أجل منع سقوط قطعة العمل، من الضروري إضافة حاجز على جانبي الحزام أو الأسطوانة. نظرًا لأن قطعة العمل غير مثبتة على الحزام أو الأسطوانة، فغالبًا ما تهتز قطعة العمل؛ إذا كان شكل قطعة العمل أكثر تعقيدًا، فغالبًا ما يتم لصقها مع أجزاء خط النقل. بسبب الاحتكاك الناتج عن الجاذبية لتثبيت قطعة العمل على خط النقل، لا يمكن ضمان دقة تحديد المواقع بشكل جيد، ولا يمكن ذلك أكثر وضع خط الناقل عموديا. الثابتة
قطعة العمل ليست جامدة، مما يحد من سرعة التحرك لخط النقل.
يتم تثبيت قطعة العمل على المقعد المنزلق، ويتدحرج المقعد المنزلق على سكة التوجيه من خلال الأسطوانة، وتحد سكة التوجيه جيدًا من حرية المقعد المنزلق، اتجاه واحد فقط لحرية الحركة. لذلك، فإن خط الأنابيب الدائري من النوع الدليلي، مع سرعة أعلى ودقة تحديد موضع أعلى، تلبي هاتان الخاصيتان متطلبات الأتمتة الدقيقة.
باختصار، عندما تحتاج إلى التواجد في مساحة صغيرة، لتحقيق أتمتة دقيقة: تتحرك قطعة العمل بسرعة بين المحطات؛ بعد توقف الحركة، تتمتع قطعة العمل بدقة موضعية جيدة؛ بعد توقف الحركة، يمكن تطبيق قوة إضافية على قطعة العمل للمعالجة أو التجميع؛ ثم يمكنك اختيار دليل حلقي دقيق كأساس لتصميم خط الأنابيب الحلقي الخاص بك.

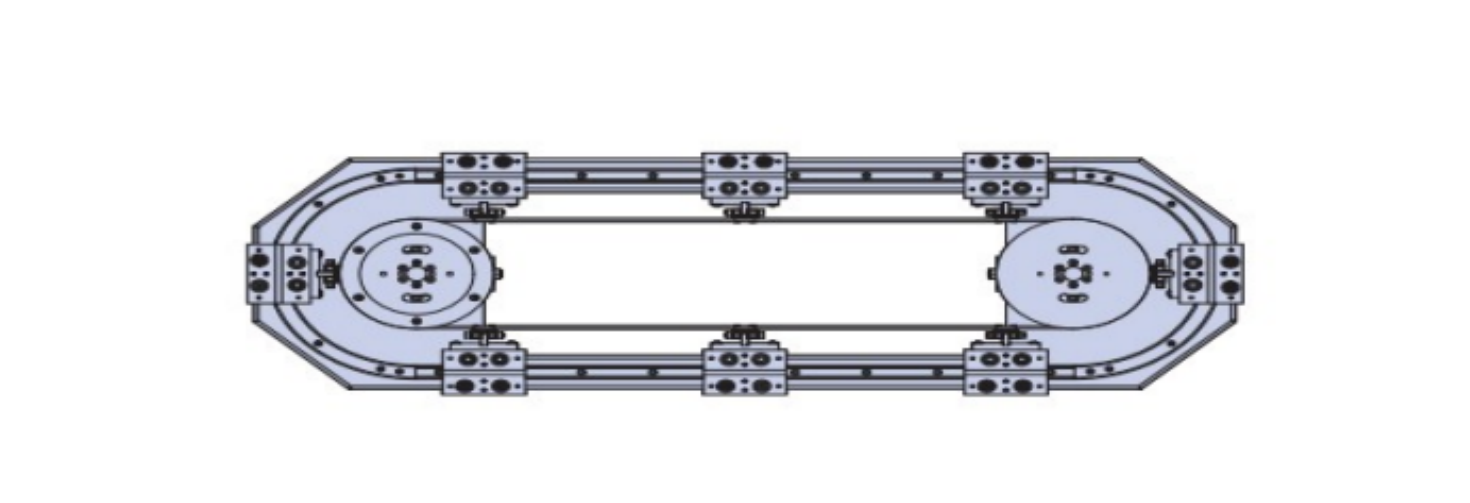

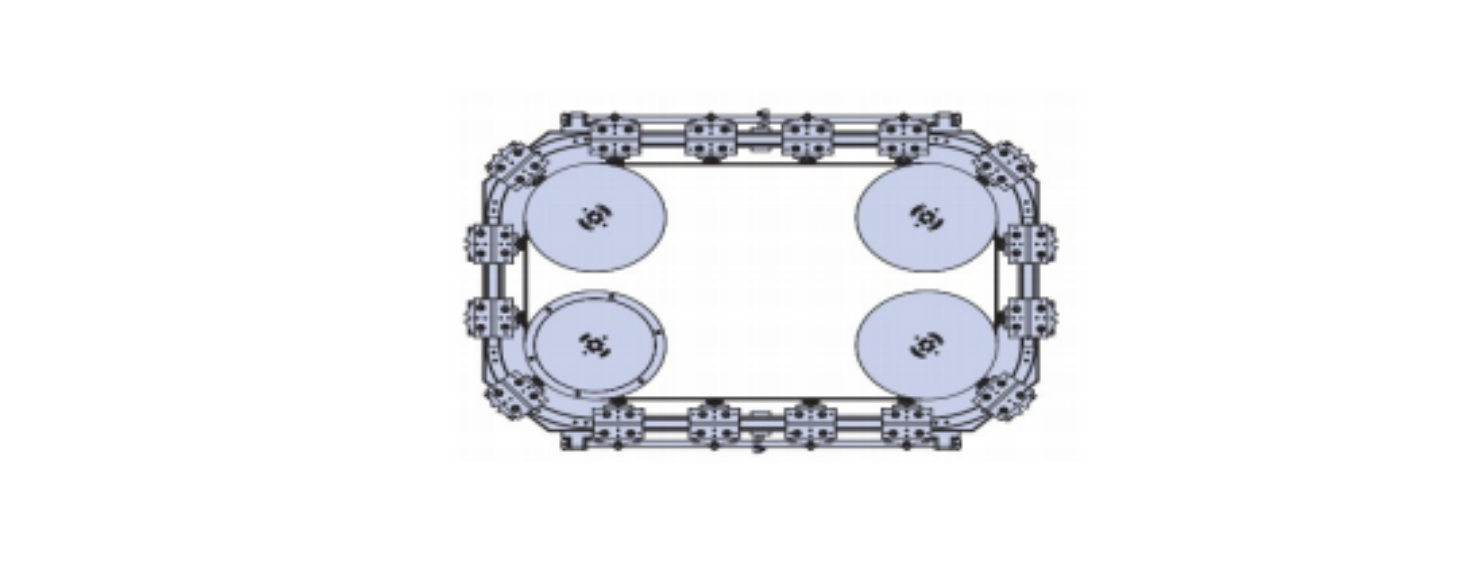

هناك نوعان من الموجات الرئيسية لاستخدام سكة التوجيه الحلقية للخط الحلقي: شكل المدرج والمربع:

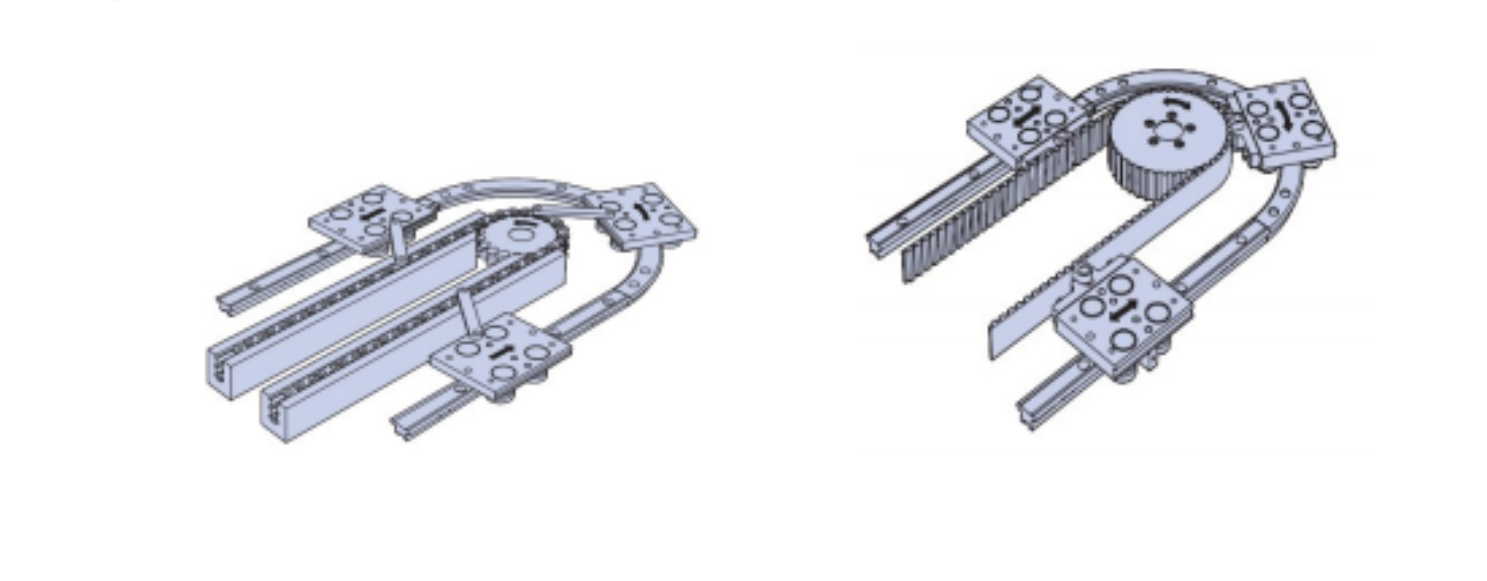

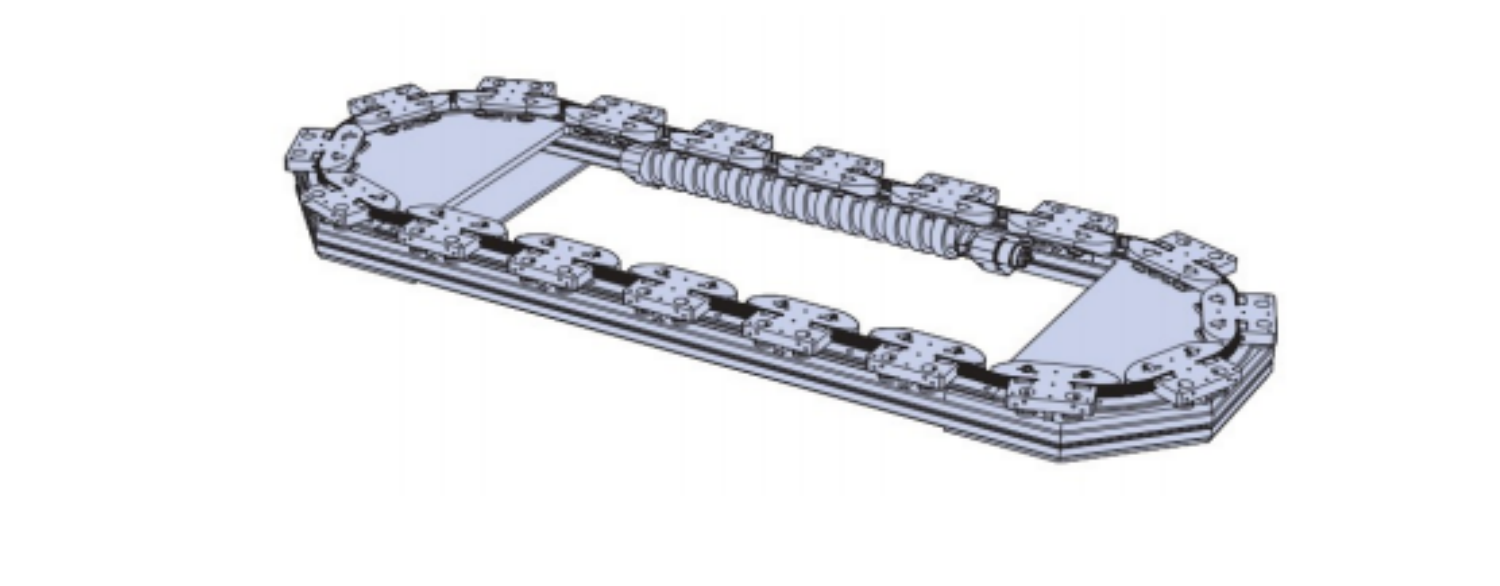

يصبح الدليل الخطي القوسي، إلى جانب نظام القيادة، خط تجميع حلقي. في الوقت الحاضر، هناك ثلاثة أوضاع قيادة رئيسية: نوع السلسلة، ونوع الحزام المتزامن، ونوع الطاقم:

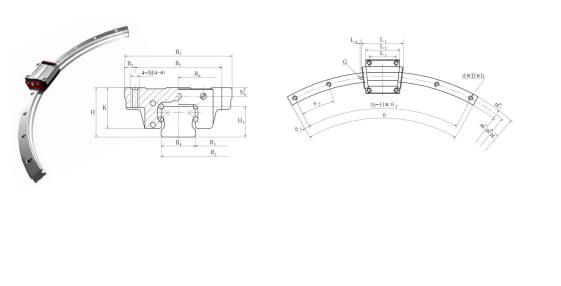

| الموديل | دليل حجم السكك الحديدية | حجم المنزلق | حجم كأس الزيت | ||||||||||
| H | B1 | B2 | B3 | K | L1 | L2 | L3 | M | Ф | L4 | G | N | |
| YCR16/168AA(AB) | 24 | 47 | 4.5 | 38 | 19.4 | 58 | 40.5 | 30 | MS | 4.5 | 7 | M4 | 4 |
| YCR16/228AA(AB) | 24 | 47 | 4.5 | 38 | 19.4 | 58 | 40.5 | 30 | MS | 4.5 | 7 | M4 | 4 |
| YCR16/300AA(AB) | 24 | 47 | 4.5 | 38 | 19.4 | 58 | 40.5 | 30 | MS | 4.5 | 7 | M4 | 4 |
| YCR16/390AA(AB) | 24 | 47 | 4.5 | 38 | 19.4 | 58 | 40.5 | 30 | MS | 4.5 | 7 | M4 | 4 |
| YCR25/230AA(AB) | 36 | 70 | 6.5 | 57 | 28.8 | 79.5 | 59 | 45 | M8 | 7 | 11 | M6 | 6 |
| YCR25/400AA(AB) | 36 | 70 | 6.5 | 57 | 28.8 | 79.5 | 59 | 45 | MB | 7 | 11 | M6 | 6 |
| YCR25/500AA(AB) | 36 | 70 | 6.5 | 57 | 28.8 | 79.5 | 59 | 45 | M8 | 7 | 11 | M6 | 6 |
| YCR25/750AA(AB) | 36 | 70 | 6.5 | 57 | 28.8 | 79.5 | 59 | 45 | M8 | 7 | 11 | M6 | 6 |
| YCR25/1000AA(AB) | 36 | 70 | 6.5 | 57 | 28.8 | 79.5 | 59 | 45 | M8 | 7 | 11 | M6 | 6 |
| YCR35/600AA(AB) | 48 | 100 | 9 | 82 | 38 | 111 | 81 | 58 | M10 | 11 | 11 | M6 | 8 |
| YCR35/800AA(AB) | 48 | 100 | 9 | 82 | 38 | 111 | 81 | 58 | M10 | 11 | 11 | M6 | 8 |
| YCR35/1000AA(AB) | 48 | 100 | 9 | 82 | 38 | 111 | 81 | 58 | M10 | 11 | 11 | M6 | 8 |
| YCR35/1300AA(AB) | 48 | 100 | 9 | 82 | 38 | 111 | 81 | 58 | M10 | 11 | 11 | M6 | 8 |
| دليل رال سيدي | الحد الأدنى لزاوية النهاية | الحمل الديناميكي المقدر | الحمل الثابت المقدر | تصنيف لحظة ثابتة | الشريحة رايت كجم | الوزن الرال كجم/م | الموديل | |||||||||
| B4 | H1 | daDuh | Θ | RΘ | R1 | R2 | م | Θ1 | ج (مينيسوتا) | (KN) | أماه (نانومتر) | ميغابايت (ن·م) | مولودية (نانومتر) | |||
| 16 | 15 | 4.5x7.5x5.3 | 15 ° | 168 | 160 | 176 | 160 ° | 3 ° | 5.67 | 6.35 | 51.8 | 51.8 | 829 | 0.2 | 1.5 | YCR16/16BAA(AB) |
| 16 | 15 | 45x7.5x5.3 | 15 ° | 228 | 220 | 236 | 160 ° | 3 ° | 5.67 | 6.35 | 51.8 | 51.8 | 829 | 0.2 | 15 | YCR:16/228AA(AB) |
| 16 | 15 | 45x7.5x5.3 | 15 ° | 300 | 292 | 30G | 75 ° | 2 ° | 5.67 | 6.35 | 51.8 | 51.8 | 829 | 0.2 | 1.5 | VCR16/30GAA(AB) |
| 16 | 15 | 4.5x7.5x5.3 | 15 | 390 | 382 | 398 | 65 ° | 2 ° | 5.67 | 6.35 | 51.8 | 51.8 | 829 | 0.2 | 1.5 | واي سي آر 16/39GAA(أب) |
| 23 | 22 | 7x11x9 | 15 ° | 230 | 218.5 | 241.5 | 160 ° | 3 ° | 16.8 | 21.5 | 142.2 | 142.2 | 233.5 | 0.59 | 3.3 | YCR25/23GAA(AB) |
| 23 | 22 | 7x11x9 | 10 ° | 400 | 388.5 | 411.5 | 60 ° | 2 ° | 16.8 | 21.5 | 142.2 | 1422 | 233.5 | 0.99 | 3.3 | YCR25/40GAA(AB) |
| 23 | 22 | 7x11x | 7 ° | 500 | 488.5 | 511.5 | 60 ° | 2 ° | 168 | 21.5 | 142.2 | 1422 | 233.5 | 0.99 | 3.3 | YCR25/سوغا (AB) |
| 23 | 22 | 7x11x9 | 5* | 750 | 738.5 | 751.5 | 35 ° | 2 ° | 16.8 | 21.5 | 142.2 | 142.2 | 233.5 | 0.99 | 3.3 | YCR25/75GAA(AB) |
| 23 | 22 | 7x11x | 4 ° | 10:00 | 988.5 | 1011.5 | 28 ° | 2 ° | 16.8 | 21.5 | 142.2 | 1422 | 233.5 | 0.99 | 33 | YCR25/1000A.A(AB) |
| 34 | 29 | 9x14x12 | 9" | 600 | 583 | 617 | 60 ° | 2 ° | 3497 | 58.53 | 610 | 610 | 1030 | 1.4 | 6.5 | واي سي آر 3 إس/سوغا (أب) |
| 34 | 29 | 9x14x12 | 5.5 | 800 | 783 | 817 | 35 ° | 2* | 34.97 | 58.53 | 610 | 610 | 1030 | 1.4 | 6.5 | جهاز فيديو 35/بوغا (AB) |
| 34 | 29 | 9x14x12 | 5 ° | 1000 | 983 | 1017 | 28 * | 2* | 34.97 | 58.53 | 610 | 610 | 1030 | 1.4 | 65 | YCR3S/1000AA(AB) |
| 34 | 29 | 9x14x12 | 3.5 | 1300 | 1283 | 1317 | 22 ° | 2* | 34.97 | 58.53 | 610 | 610 | 1030 | 1.4 | 6.5 | YCR35/1300AA(AB) |

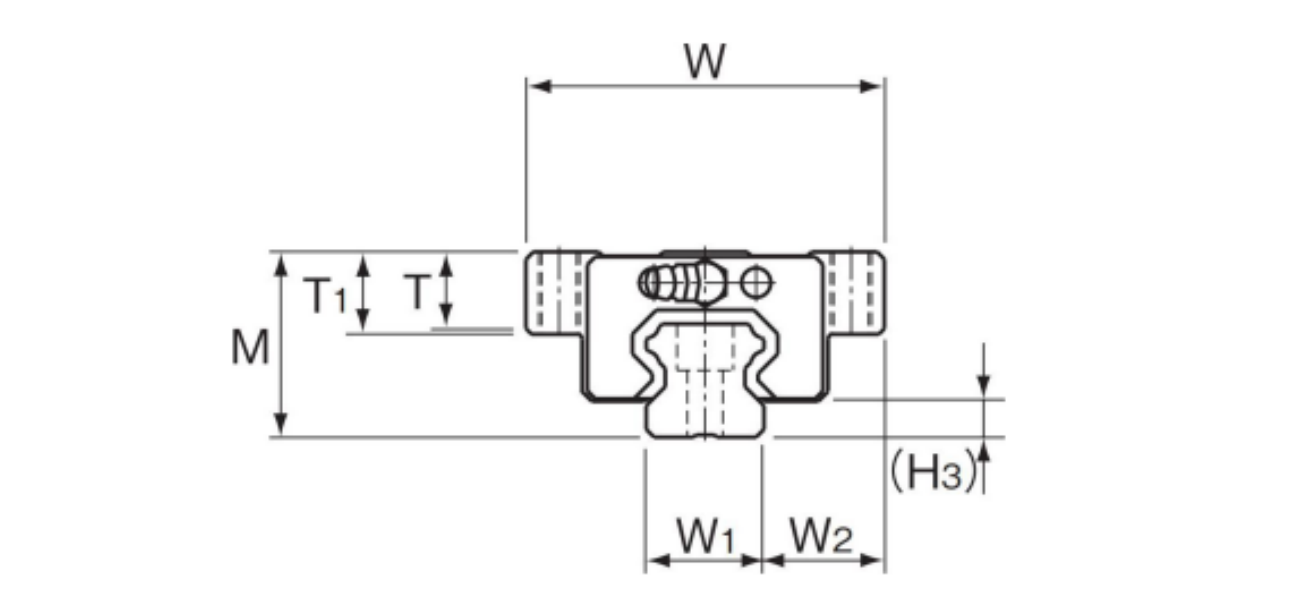

| نموذج رقم: | الأبعاد الخارجية | أبعاد الكتلة LM | H3 | ||||||||||
| الارتفاع م | العرض ث | الطول ل | B | C | S | L1 | T | T1 | N | E | الحلمة الشحوم | ||
| YCR15A+60/150R | 24 | 47 | 54.5 | 38 | 24 | M5 | 38.8 | 10.3 | 11 | 45 | 5.5 | بي بي 1021 بي | 4.8 |
| YCR15A+60/300R | 55.5 | 28 | |||||||||||
| YCR15A+60/400R | 55.8 | 28 | |||||||||||
| YCR25A+60/500R | 36 | 70 | 81.6 | 57 | 45 | MB | 59.5 | 149 | 16 | 6 | 12 | ب-M6F | 7 |
| YCR25A+60/750R | 82.3 | ||||||||||||
| YCR25A+60/1000R | 82.5 | ||||||||||||
| YCR35A+60/600R | 48 | 100 | 107.2 | 82 | 58 | M10 | 80.4 | 19.9 | 21 | 8 | 12 | ب-M6F | 8.5 |
| YCR35A+60/800R | 107.5 | ||||||||||||
| YCR35A+60/1000R | 108.2 | ||||||||||||
| YCR35A+60/1300R | 108.5 | ||||||||||||
| YCR45A+60/800R | 60 | 120 | 136.7 | 100 | 70 | M12 | 98 | 239 | 25 | 10 | 16 | ب-PT1/8 | 11.5 |
| YCR45A+60/1000R | 137.3 | ||||||||||||
| YCR45A+60/1200R | 137.3 | ||||||||||||
| YCR45A+60/1600R | 138 | ||||||||||||

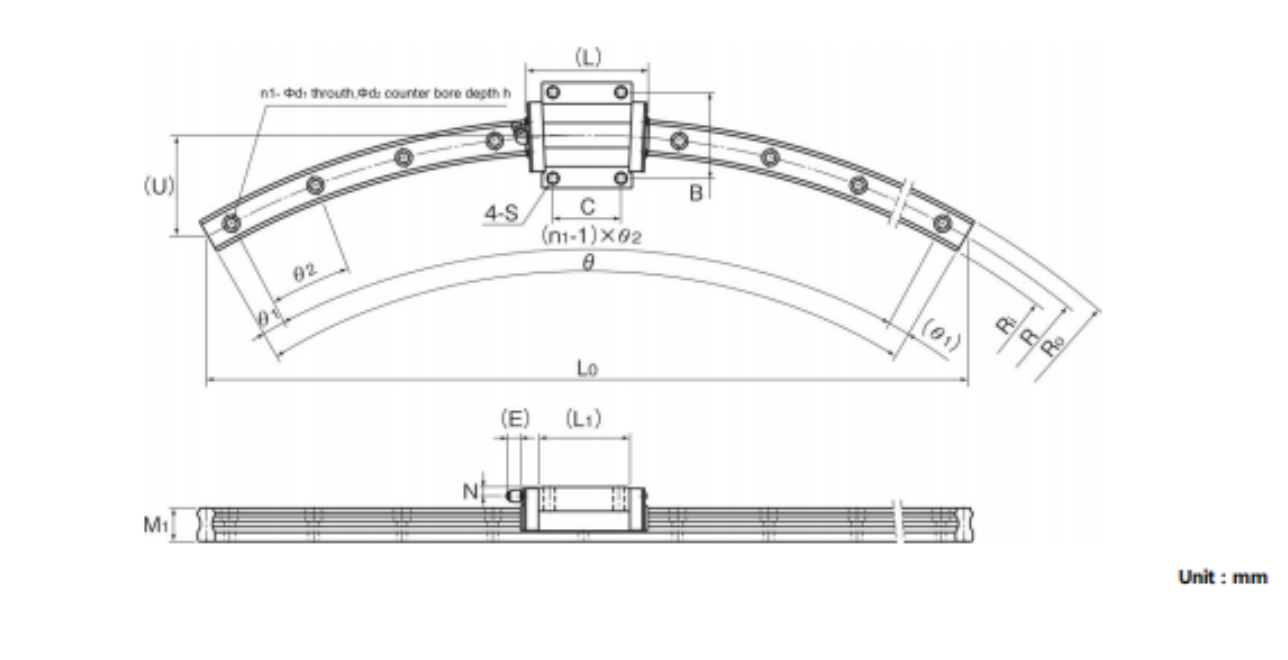

| أبعاد السكة LM | تصنيف الحمل الأساسي | العزم المسموح به ثابت كيلو نيوتن · م | كتلة | ||||||||||||||||||
| R | RO | Ri | LO | U | العرض W1 | W2 | الارتفاع م1 | d1xd2xh | m1 | Θ° | Θ° | Θ2 | kN | ثاني أكسيد الكربون كيلو نيوتن | MA | ميغابايت 0 | مولودية 6 | كتلة LM كجم | LM رال كجم/م | ||
| 1 بلوك | كتل مزدوجة | 1 بلوك | كتل مزدوجة | 1 بلوك | |||||||||||||||||
| 150 | 157.5 | 142.5 | 150 | 20.1 | 15 | 16 | 15 | 4.5x7.5x5.3 | 3 | 7 | 23 | 6.66 | 10.8 | 0.0805 | 0.457 | 0.080 5 | 0.457 | 0.084 4 | 0.2 | 1.5 | |
| 300 | 307.5 | 2925 | 300 | 40 | 5 | 6 | 12 | 8.33 | 13.5 | ||||||||||||
| 400 | 407.5 | 392.5 | 400 | 54 | 7 | 3 | 9 | 8.33 | 13.5 | ||||||||||||
| 500 | 511.5 | 488.5 | 500 | 67 | 23 | 23.5 | 22 | 7x11x9 | 9 | 2 | 7 | 19.9 | 344 | 0.307 | 1.71 0 | . 307 | 1.71 | 0.344 | 0.59 | 3.3 | |
| 750 | 761.5 | 738.5 | 750 | 100 | 12 | 2.5 | 5 | ||||||||||||||
| 1000 | 1011.5 | 988.5 | 1000 | 134 | 15 | 2 | 4 | ||||||||||||||
| 600 | 617 | 583 | 600 | 80 | 34 | 33 | 29 | 9x14x12 | 7 | 3 | 9 | 37.3 | 61.1 | 0.782 | 3.93 0 | . 782 | 3.93 | 0.905 | 1.6 | 6.6 | |
| 800 | 817 | 793 | 800 | 107 | 11 | 2.5 | 5.5 | ||||||||||||||
| 1000 | 1017 | 983 | 1000 | 134 | 12 | 2.5 | 5 | ||||||||||||||
| 1300 | 1317 | 1283 | 1300 | 174 | 17 | 2 | 3.5 | ||||||||||||||
| 800 | 822.5 | 777.5 | 800 | 107 | 45 | 37.5 | 38 | 14x20x17 | 8 | 60 | 2 | 8 | 60 | 95.6 | 1.42 | 7.92 | 1.42 | 7.92 | 1.83 | 2.8 | 11.0 |
| 1000 | 1022.5 | 977.5 | 1000 | 134 | 10 | 3 | 6 | ||||||||||||||
| 12.00 | 1222.5 | 1177.5 | 1200 | 161 | 12 | 2.5 | 5 | ||||||||||||||
| 1600 | 1622.5 | 1577.5 | 1600 | 214 | 15 | 2 | 4 | ||||||||||||||
