يعمل التصميم الخاص للبكرات ذات الترتيب المتقاطع على زيادة طول التلامس بين البكرات والأخاديد المتدحرجة، مما يحقق أداء صلابة أعلى.

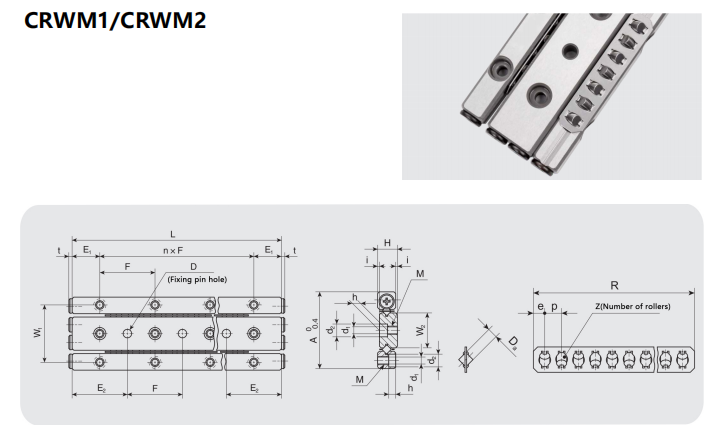

| الموديل | الحد الأقصى للسكتة الدماغية مم | مظهر | الأسطوانة الأسطوانية مع التجنيب | الأبعاد الرئيسية والتفاوتات المسموح بها | |||||||||||||||||
| A | H | ل (ن×ف) | 9 | R | z | Da | W | W2 | E1 | E2 | M | d1 | d2 | h | D | التسامح الأبعاد | t | ||||
| CRWM1-20x5Z | 15 | 17 | 45 | 20 (1 × 10) | 0.5 | 25 | 2.25 | 125 | 5 | 15 | 3.4 | 7.8 | 5 | 2 | M2 | 1.65 | 3 | 1.4 | 2 | 0.01 | 1.1 |
| CRWM1-30x8Z | 20 | 30 (2 × 10) | 20 | 8 | |||||||||||||||||
| CRWM1-40x10Z | 30 | 40 (3 × 10) | 25 | 10 | |||||||||||||||||
| CRWM1-50x12Z | 40 | 50 (4 × 10) | 30 | 12 | |||||||||||||||||
| CRWM1-60x14Z | 50 | 60 (5 × 10) | 35 | 14 | |||||||||||||||||
| CRWM1-70x17Z | 55 | 70 (6 × 10) | 425 | 17 | |||||||||||||||||
| CRWM1-80x20Z | 60 | 80 (7 × 10) | 50 | 20 | |||||||||||||||||
| CRWM2-30x7Z | 4 | 24 | 6.5 | 30 (1 × 15) | 0.5 | 4 | 2.8 | 28 | 7 | 2 | 19 | 11 | 75 | 15 | M3 | 2.55 | 44 | 2 | 3 | 0.01 | 14 |
| CRWM2-45x10Z | 10 | 45 (2 × 15) | 40 | 10 | |||||||||||||||||
| CRWM2-60x13Z | 16 | 60 (3 × 15) | 52 | 13 | |||||||||||||||||
| CRWM2-75x16Z | 22 | 75 (4 × 15) | 64 | 16 | |||||||||||||||||
| CRWM2-90x19Z | 28 | 90 (5 × 15) | 76 | 19 | |||||||||||||||||
| CRWM2-105x22Z | 34 | 105 (6 × 15) | 88 | 22 | |||||||||||||||||
| CRWM2-120x25Z | 40 | 120 (7 × 15) | 100 | 25 | |||||||||||||||||
| CRWM2-135x28Z | 46 | 135 (8 × 15) | 112 | 28 | |||||||||||||||||
| CRWM2-150x31Z | 52 | 150 (9 × 15) | 124 | 31 | |||||||||||||||||
| CRWM2-165x34Z | 58 | 65 (10 × 15) | 136 | 34 | |||||||||||||||||
| CRWM2-180x37Z | 64 | 80 (11 × 15) | 148 | 37 | |||||||||||||||||
| الموديل | الحد الأقصى للسكتة الدماغية مم | مظهر | الأسطوانة الأسطوانية مع التجنيب | الأبعاد الرئيسية والتفاوتات المسموح بها | |||||||||||||||||
| A | H | ل (ن×ف) | P | 9 | R | Z | Da | W1 | W2 | E1 | E2 | M | d1 | d2 | h | D | التسامح الأبعاد | t | |||
| CRWM3-50xBZ | 20 | 36 | 85 | 50 (1 × 25) | 0.5 | 5 | 3.5 | 40 | 8 | 3 | 29 | 16.6 | 125 | 25 | M4 | 3.3 | 6 | 3.1 | 4 | 0.012 | 1.5 |
| CRWM3-75x12Z | 30 | 75 (2 × 25) | 60 | 12 | |||||||||||||||||
| CRWM3-100x16Z | 40 | 100 (3 × 25) | 80 | 16 | |||||||||||||||||
| CRWM3-125x20Z | 50 | 125(4x25 | 100 | 20 | |||||||||||||||||
| CRWM3-150x24Z | 60 | 150 (5 × 25) | 120 | 24 | |||||||||||||||||
| CRWM3-175x28Z | 70 | 175 (6 × 25) | 140 | 28 | |||||||||||||||||
| CRWM3-200x32Z | 80 | 200 (7 × 25) | 160 | 32 | |||||||||||||||||
| CRWM3-225x36Z | 90 | 225 (8 × 25) | 180 | 36 | |||||||||||||||||
| CRWM3-250x40Z | 100 | 250 (9 × 25) | 200 | 40 | |||||||||||||||||
| CRWM3-275x44Z | 110 | 275 (10 × 25) | 220 | 44 | |||||||||||||||||
| CRWM3-300x48Z | 120 | 300 (11 × 25) | 240 | 48 | |||||||||||||||||
| CRWM4-80x0Z | 20 | 44 | 11.5 | 80 (1 × 40) | 0.5 | 5 | 70 | 10 | 4 | 35 | 20 | 20 | 40 | M5 | 43 | 7.5 | 41 | 5 | 0.012 | 2 | |
| CRWM4-120x14Z | 44 | 120 (2 × 40) | 98 | 14 | |||||||||||||||||
| CRWM4-160x19Z | 54 | 160 (3 × 40) | 133 | 19 | |||||||||||||||||
| CRWM4-200x23Z | 78 | 200 (4 × 40) | 161 | 23 | |||||||||||||||||
| CRWM4-240x28Z | 88 | 240 (5 × 40) | 196 | 28 | |||||||||||||||||
| CRWM4-280x32Z | 112 | 280 (6 × 40) | 224 | 32 | |||||||||||||||||
| CRWM4-320x37Z | 122 | 320 (7 × 40) | 259 | 37 | |||||||||||||||||
| CRWM4-360x42Z | 132 | 360 (8 × 40) | 294 | 42 | |||||||||||||||||
| CRWM4-400x46Z | 156 | 400 (9 × 40) | 322 | 46 | |||||||||||||||||
| CRWM4-440x51Z | 166 | 440 (10 × 40) | 357 | 51 | |||||||||||||||||
| CRWM4-480x55Z | 190 | 480 (11 × 40) | 385 | 55 | |||||||||||||||||

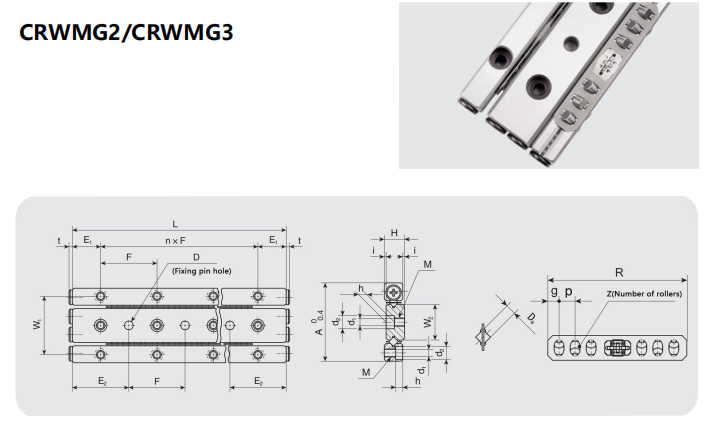

| الموديل | الحد الأقصى للسكتة الدماغية مم | مظهر | الأسطوانة الأسطوانية مع التجنيب | الأبعاد الرئيسية والتفاوتات المسموح بها | |||||||||||||||||
| A | H | ل (ن×ف) | 9 | R | z | Da | W1 | W2 | E1 | E2 | M | d1 | d2 | h | D | التسامح الأبعاد | t | ||||
| CRWMG2-30x4Z | 12 | 24 | 65 | 30 (1 × 15) | 05 | 4 | 2.8 | 24 | 4 | 2 | 19 | 11 | 75 | 15 | M3 | 255 | 44 | 2 | 3 | 0.01 | 14 |
| CRWMG2-45x6Z | 26 | 45 (2 × 15) | 32 | 6 | |||||||||||||||||
| CRWMG2-60x8Z | 40 | 60 (3 × 15) | 40 | 8 | |||||||||||||||||
| CRWMG2-75x12Z | 38 | 75 (4 × 15) | 56 | 12 | |||||||||||||||||
| CRWMG2-90x14Z | 52 | 90 (5 × 15) | 64 | 14 | |||||||||||||||||
| CRWMG2-105x16Z | 66 | 105(6x15 | 72 | 16 | |||||||||||||||||
| CRWMG2-120x20Z | 64 | 120(7x15 | 88 | 20 | |||||||||||||||||
| CRWMG2-135x22Z | 78 | 135(8x15 | 96 | 22 | |||||||||||||||||
| CRWMG2-150x242 | 92 | 150(9x15 | 104 | 24 | |||||||||||||||||
| CRWMG2-165x28Z | 90 | 65 (10 × 15) | 120 | 28 | |||||||||||||||||
| CRWMG2-180x30Z | 104 | 80(11x15 | 128 | 30 | |||||||||||||||||
| CRWMG3-50x6Z | 20 | 36 | 85 | 50 (1 × 25) | 05 | 5 | 3.5 | 40 | 6 | 3 | 29 | 16.6 | 12.5 | 25 | M4 | 3.3 | 6 | 3 | 4 | 0.012 | 15 |
| CRWMG3-75x8Z | 50 | 75 (2 × 25) | 50 | 8 | |||||||||||||||||
| CRWMG3-100x12Z | 60 | 100(3x25 | 70 | 12 | |||||||||||||||||
| CRWMG3-125x16Z | 70 | 125(4x25 | 90 | 16 | |||||||||||||||||
| CRWMG3-150x20Z | 80 | 150(5x25 | 110 | 20 | |||||||||||||||||
| CRWMG3-175x22Z | 110 | 175(6x25 | 120 | 22 | |||||||||||||||||
| CRWMG3-200x26Z | 120 | 200(7x25 | 140 | 26 | |||||||||||||||||
| CRWMG3-225x30Z | 130 | 225(8x25 | 160 | 30 | |||||||||||||||||
| CRWMG3-250x342 | 140 | 2509x25 | 180 | 34 | |||||||||||||||||
| CRWMG3-275x36Z | 170 | 275(10x25 | 190 | 36 | |||||||||||||||||
| CRWMG3-300x40Z | 180 | 300(11x25 | 210 | 40 | |||||||||||||||||

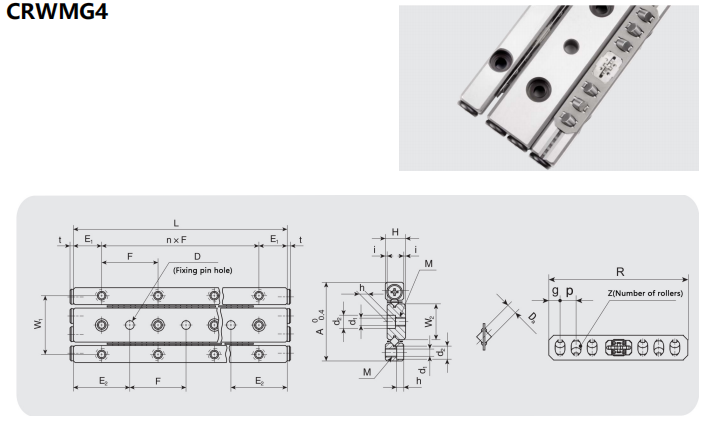

| الموديل | الحد الأقصى للسكتة الدماغية مم | مظهر | الأسطوانة الأسطوانية مع التجنيب | الأبعاد الرئيسية والتفاوتات المسموح بها | |||||||||||||||||
| A | H | ل (ن×ف) | 9 | R | z | Da | W1 | W2 | E1 | E2 | M | d1 | d2 | h | D | التسامح الأبعاد | t | ||||
| CRWMG4-80x6Z | 48 | 44 | 115 | 80 (1 × 40) | 0.5 | 56 | 6 | 4 | 35 | 20 | 20 | 40 | M5 | 43 | 7.5 | 41 | 5 | 0.012 | 2 | ||
| CRWMG4-120x10Z | 72 | 120(2x40 | 84 | 10 | |||||||||||||||||
| CRWMG4-160x14Z | 96 | 160(3x40 | 112 | 14 | |||||||||||||||||
| CRWMG4-200x18Z | 120 | 200(4x40 | 140 | 18 | |||||||||||||||||
| CRWMG4-240x24Z | 116 | 240(5x40 | 182 | 24 | |||||||||||||||||
| CRWMG4-280x28Z | 140 | 280 (6 × 40) | 210 | 28 | |||||||||||||||||
| CRWMG4-320x32Z | 164 | 320(7x40 | 238 | 32 | |||||||||||||||||
| CRWMG4-360x34Z | 216 | 360(8x40 | 252 | 34 | |||||||||||||||||
| CRWMG4-400x38Z | 240 | 40019x40 | 280 | 38 | |||||||||||||||||
| CRWMG4-440x42Z | 264 | 440(10x40 | 308 | 42 | |||||||||||||||||
| CRWMG4-480x46Z | 288 | 480(11x40 | 336 | 46 | |||||||||||||||||
