يعمل التصميم الخاص للبكرات ذات الترتيب المتقاطع على زيادة طول التلامس بين البكرات والأخاديد المتدحرجة، مما يحقق أداء صلابة أعلى.

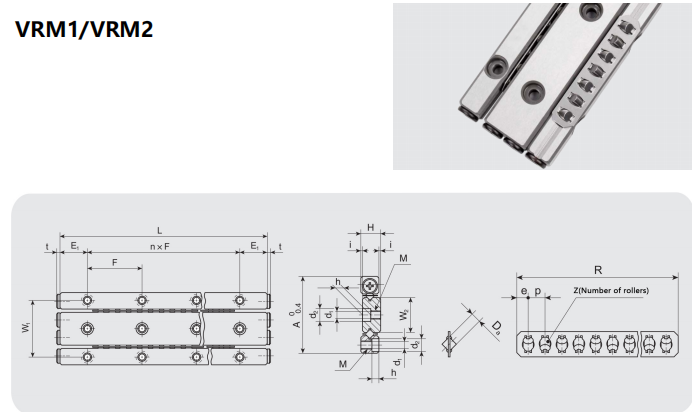

| الموديل | الحد الأقصى للسكتة الدماغية مم | مظهر | الأسطوانة الأسطوانية مع التجنيب | الأبعاد الرئيسية والتسامح المسموح به | |||||||||||||||||
| A | H | ل (ن×ف) | 9 | R | z | Da | W | W2 | E1 | E2 | M | d1 | d2 | h | D | التسامح الأبعاد | t | ||||
| VRM1-20x5Z | 15 | 12 | 4.5 | 20 (1 × 10) | 0.5 | 25 | 2.25 | 12.5 | 5 | 1.5 | 3.4 | 78 | 5 | M2 | 1.65 | 3 | 1.4 | 0.01 | 1.1 | ||
| VRM1-30x8Z | 20 | 30 (2 × 10) | 20 | 8 | |||||||||||||||||
| VRM1-40x10Z | 30 | 40 (3 × 10) | 25 | 10 | |||||||||||||||||
| VRM1-50x12Z | 40 | 50 (4 × 10) | 30 | 12 | |||||||||||||||||
| VRM1-60x14Z | 50 | 60 (5 × 10) | 35 | 14 | |||||||||||||||||
| VRM1-70x17Z | 55 | 70 (6 × 10) | 42.5 | 17 | |||||||||||||||||
| VRM1-80x20Z | 60 | 80 (7 × 10) | 50 | 20 | |||||||||||||||||
| VRM2-30x7Z | 4 | 24 | 6.5 | 30 (1 × 15) | 0.5 | 4 | 28 | 28 | 7 | 2 | 19 | 11 | 7.5 | M3 | 2.55 | 44 | 2 | 0.01 | 14 | ||
| VRM2-45x10Z | 10 | 45 (2 × 15) | 40 | 10 | |||||||||||||||||
| VRM2-60x13Z | 16 | 60 (3 × 15) | 52 | 13 | |||||||||||||||||
| VRM2-75x16Z | 22 | 75 (4 × 15) | 64 | 16 | |||||||||||||||||
| VRM2-90x19Z | 28 | 90 (5 × 15) | 76 | 19 | |||||||||||||||||
| VRM2-105x222 | 34 | 105 (6 × 15) | 88 | 22 | |||||||||||||||||
| VRM2-120x25Z | 40 | 120 (7 × 15) | 100 | 25 | |||||||||||||||||
| VRM2-135x28Z | 46 | 135 (8 × 15) | 112 | 28 | |||||||||||||||||
| VRM2-150x31Z | 52 | 150 (9 × 15) | 124 | 31 | |||||||||||||||||
| VRM2-165x34Z | 58 | 65 (10 × 15) | 136 | 34 | |||||||||||||||||
| VRM2-180x37Z | 64 | 80 (11 × 15) | 148 | 37 | |||||||||||||||||

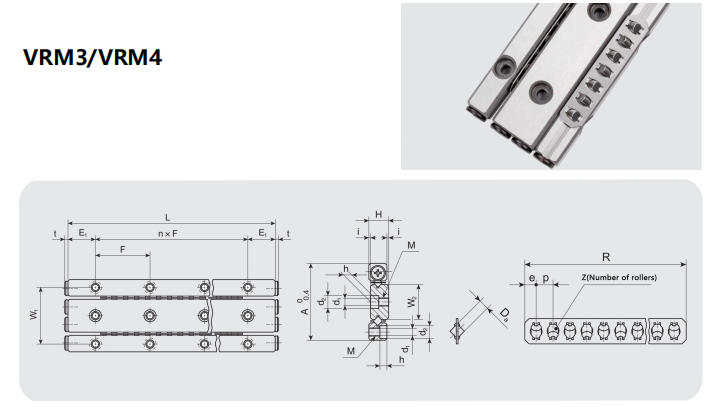

| الموديل | الحد الأقصى للسكتة الدماغية مم | مظهر | الأسطوانة الأسطوانية مع التجنيب | الأبعاد الرئيسية والتسامح المسموح به | |||||||||||||||||
| A | H | ل (ن×ف) | P | 9 | R | z | Da | W1 | W2 | E1 | E2 | M | d1 | d2 | h | D | التسامح الأبعاد | t | |||
| VRM3-50xBZ | 20 | 36 | 8.5 | 50 (1 × 25) | 0.5 | 5 | 3.5 | 40 | 8 | 3 | 29 | 16.6 | 12.5 | M4 | 3.3 | 6 | 3.1 | 0.012 | 15 | ||
| VRM3-75x12Z | 30 | 75 (2 × 25) | 60 | 12 | |||||||||||||||||
| VRM3-100x16Z | 40 | 100 (3 × 25) | 80 | 16 | |||||||||||||||||
| VRM3-125x20Z | 50 | 125(4x25 | 100 | 20 | |||||||||||||||||
| VRM3-150x24Z | 60 | 150 (5 × 25) | 120 | 24 | |||||||||||||||||
| VRM3-175x28Z | 70 | 175 (6 × 25) | 140 | 28 | |||||||||||||||||
| VRM3-200x32Z | 80 | 200 (7 × 25) | 160 | 32 | |||||||||||||||||
| VRM3-225x36Z | 90 | 225 (8 × 25) | 180 | 36 | |||||||||||||||||
| VRM3-250x40Z | 100 | 250 (9 × 25) | 200 | 40 | |||||||||||||||||
| VRM3-275x44Z | 110 | 275 (10 × 25) | 220 | 44 | |||||||||||||||||
| VRM3-300x48Z | 120 | 300 (11 × 25) | 240 | 48 | |||||||||||||||||
| VRM4-80x10Z | 20 | 44 | 11.5 | 80 (1 × 40) | 0.5 | 5 | 70 | 10 | 4 | 35 | 20 | 20 | M5 | 43 | 75 | 4.1 | 0.012 | 2 | |||
| VRM4-120x14Z | 44 | 120 (2 × 40) | 98 | 14 | |||||||||||||||||
| VRM4-160x19Z | 54 | 160 (3 × 40) | 133 | 19 | |||||||||||||||||
| VRM4-200x23Z | 78 | 200 (4 × 40) | 161 | 23 | |||||||||||||||||
| VRM4-240x28Z | 88 | 240 (5 × 40) | 196 | 28 | |||||||||||||||||
| VRM4-280x32Z | 112 | 280 (6 × 40) | 224 | 32 | |||||||||||||||||
| VRM4-320x37Z | 122 | 320 (7 × 40) | 259 | 37 | |||||||||||||||||
| VRM4-360x42Z | 132 | 360 (8 × 40) | 294 | 42 | |||||||||||||||||
| VRM4-400x46Z | 156 | 400 (9 × 40) | 322 | 46 | |||||||||||||||||
| VRM4-440x51Z | 166 | 440 (10 × 40) | 357 | 51 | |||||||||||||||||
| VRM4-480x55Z | 190 | 480 (11 × 40) | 385 | 55 | |||||||||||||||||

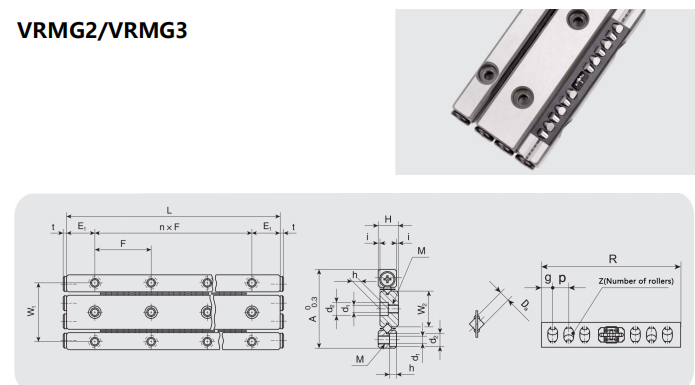

| الموديل | الحد الأقصى للسكتة الدماغية مم | مظهر | roMler أسطواني مع التجنيب | الأبعاد الرئيسية والتفاوتات المسموح بها | |||||||||||||||||
| A | H | ل (ن×ف) | P | 9 | R | z | Da | W1 | W2 | E1 | E2 | M | d1 | d2 | h | D | التسامح الأبعاد | t | |||
| VRMG2-30x10Z | 20 | 24 | 6.5 | 30 (1 × 15) | 0.5 | 2.5 | 2 | 28 | 10 | 2 | 19 | 11 | 7.5 | M3 | 2.55 | 44 | 2 | 0.01 | 1.4 | ||
| VRMG2-45x14Z | 26 | 45 (2 × 15) | 40 | 14 | |||||||||||||||||
| VRMG2-6x18Z | 32 | 60 (3 × 15) | 52 | 18 | |||||||||||||||||
| VRMG2-75x22Z | 46 | 75 (4 × 15) | 64 | 22 | |||||||||||||||||
| VRMG2-90x28Z | 52 | 90 (5 × 15) | 76 | 28 | |||||||||||||||||
| VRMG2-105x32Z | 66 | 105 (6 × 15) | 88 | 32 | |||||||||||||||||
| VRMG2-120x38Z | 72 | 120 (7 × 15) | 100 | 38 | |||||||||||||||||
| VRMG2-135x42Z | 86 | 135 (8 × 15) | 112 | 42 | |||||||||||||||||
| VRMG2-150x46Z | 92 | 150 (9 × 15) | 124 | 46 | |||||||||||||||||
| VRMG2-165x52Z | 98 | 65 (10 × 15) | 136 | 52 | |||||||||||||||||
| VRMG2-180x56Z | 104 | 80 (11 × 15) | 148 | 56 | |||||||||||||||||
| VRMG3-50x8Z | 20 | 36 | 8.5 | 50 (1 × 25) | 0.5 | 3.8 | 2.5 | 40 | 8 | 3 | 29 | 16.6 | 12.5 | M4 | 33 | 3.1 | 0.012 | 1.5 | |||
| VRMG3-75x12Z | 30 | 75 (2 × 25) | 60 | 12 | |||||||||||||||||
| VRMG3-100x18Z | 40 | 100 (3 × 25) | 80 | 18 | |||||||||||||||||
| VRMG3-125x24Z | 50 | 125 (4 × 25) | 100 | 24 | |||||||||||||||||
| VRMG3-150x28Z | 60 | 150 (5 × 25) | 120 | 28 | |||||||||||||||||
| VRMG3-175x34Z | 70 | 175 (6 × 25) | 140 | 34 | |||||||||||||||||
| VRMG3-200x40Z | 80 | 200 (7 × 25) | 160 | 40 | |||||||||||||||||
| VRMG3-225x44Z | 90 | 225 (8 × 25) | 180 | 44 | |||||||||||||||||
| VRMG3-250x50Z | 100 | 250 (9 × 25) | 200 | 50 | |||||||||||||||||
| VRMG3-275x54Z | 110 | 275 (10 × 25) | 220 | 54 | |||||||||||||||||
| VRMG3-300x60Z | 120 | 300 (11 × 25) | 240 | 60 | |||||||||||||||||

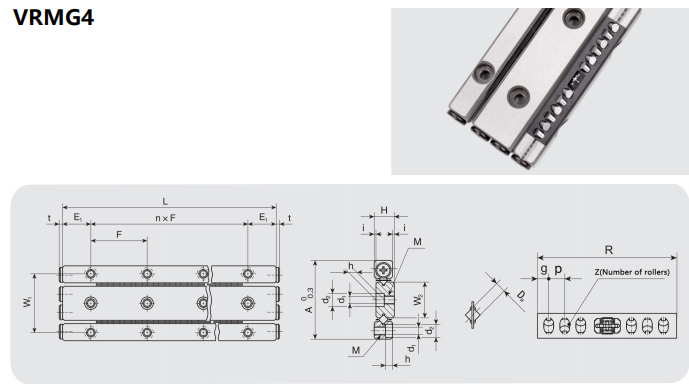

| الموديل | الحد الأقصى للسكتة الدماغية مم | مظهر | الأسطوانة الأسطوانية مع التجنيب | الأبعاد الرئيسية والتفاوتات المسموح بها | |||||||||||||||||
| A | H | ل (ن×ف) | P | 9 | R | Z | Da | W1 | W2 | E1 | E2 | M | d1 | d2 | h | D | التسامح الأبعاد | t | |||
| VRMG4-80x12Z | 20 | 44 | 115 | 80 (1 × 40) | 0.5 | 4.8 | 70 | 12 | 4 | 35 | 20 | 20 | MS | 4.3 | 7.5 | 4.1 | 0.012 | 2 | |||
| VRMG4-120x18Z | 44 | 120 (2 × 40) | 98 | 18 | |||||||||||||||||
| VRMG4-160x24Z | 54 | 160(3x40 | 133 | 24 | |||||||||||||||||
| VRMG4-200x30Z | 78 | 200(4x40 | 161 | 30 | |||||||||||||||||
| VRMG4-240x38Z | 88 | 240(5x40 | 196 | 38 | |||||||||||||||||
| VRMG4-280x44Z | 112 | 28016x40 | 224 | 44 | |||||||||||||||||
| VRMG4-320x50Z | 122 | 32007x40 | 259 | 50 | |||||||||||||||||
| VRMG4-360x58Z | 132 | 360(8x40 | 294 | 58 | |||||||||||||||||
| VRMG4-400x64Z | 156 | 400(9x40 | 322 | 64 | |||||||||||||||||
| VRMG4-440x72Z | 166 | 440(10x40 | 357 | 72 | |||||||||||||||||
| VRMG4-480x78Z | 190 | 480(11x40 | 385 | 78 | |||||||||||||||||
