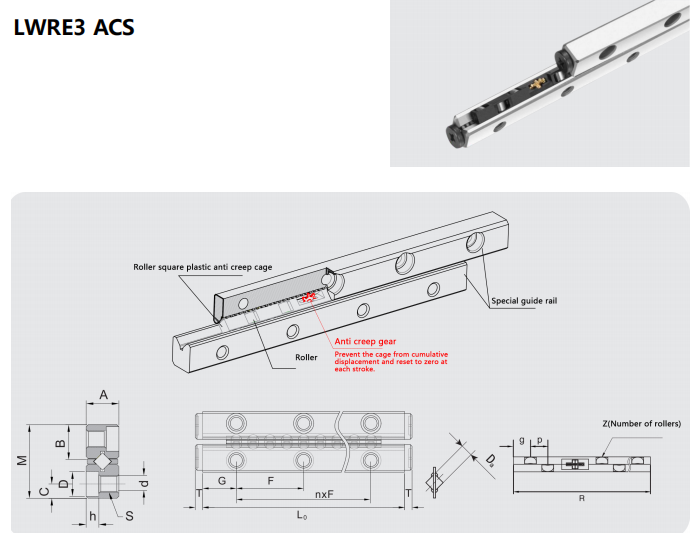

يعمل التصميم الخاص للبكرات ذات الترتيب المتقاطع على زيادة طول التلامس بين البكرات والأخاديد المتدحرجة، مما يحقق أداء صلابة أعلى.
| الموديل | الحد الأقصى للسكتة الدماغية مم | الأبعاد الرئيسية | عدد البكرات ض | ||||||||||||||
| الحجم المشترك | أبعاد التجميع | الأسطوانة الأسطوانية مع التجنيب | |||||||||||||||
| M | A | LO | nXF | G | B | c | 5 | d | D | h | T | R | Da | P | |||
| LWRE3-50x4Z ACS | 19 | 18 | 8 | 30 | 1x25 | 12.5 | 8.69 | 3.5 | M4 | 33 | 6 | 32 | 2.5 | 40.4 | 3 | 4 | |
| LWRE3-75x6Z ACS | 45 | 45 | 2x25 | 524 | 6 | ||||||||||||
| LWRE3-100x8ZACS | 71 | 60 | 3x25 | 644 | 8 | ||||||||||||
| LWRE3-125x12Z ACS | 73 | 75 | 4x25 | 88.4 | 12 | ||||||||||||
| LWRE3-150x14Z ACS | 99 | 90 | 5x25 | 100.4 | 14 | ||||||||||||
| LWRE3-175x18ZACS | 101 | 105 | 6x25 | 1144 | 18 | ||||||||||||
| LWRE3-200x20Z ACS | 127 | 120 | 7x25 | 136.4 | 20 | ||||||||||||
| LWRE3-225x24Z ACS | 129 | 135 | 8x25 | 160.4 | 24 | ||||||||||||
| LWRE3-250x26Z ACS | 155 | 150 | 9x25 | 172.4 | 26 | ||||||||||||
| LWRE3-275x28ZACS | 181 | 165 | 10x25 | 1844 | 28 | ||||||||||||
| LWRE3-300x30ZACS | 207 | 300 | 11x25 | 196.4 | 30 | ||||||||||||
| الموديل | الحد الأقصى للسكتة الدماغية مم | الأبعاد الرئيسية | عدد البكرات ض | ||||||||||||||
| الحجم المشترك | أبعاد التجميع | الأسطوانة الأسطوانية مع التجنيب | |||||||||||||||
| M | A | LO | nxF | G | B | c | 5 | d | D | h | T | R | Da | ||||
| LWRE4-80*6ZACS | 64 | 22 | 11 | 40 | 1x40 | 19.2 | 10.89 | 4.5 | M5 | 43 | 7.9 | 4.2 | 2 | 48 | 4 | 6 | 6 |
| LWRE4-120x10ZACS | 96 | 120 | 2x40 | 72 | 10 | ||||||||||||
| LWRE4-160x14ZACS | 128 | 160 | 3x40 | 96 | 14 | ||||||||||||
| LWRE4-200x20ZACS | 136 | 200 | 4x40 | 132 | 20 | ||||||||||||
| LWRE4-240x24Z ACS | 168 | 240 | 5x40 | 156 | 24 | ||||||||||||
| LWRE4-280x28ZACS | 200 | 280 | 6x40 | 180 | 28 | ||||||||||||
| LWRE4-320x34Z ACS | 208 | 320 | 7x40 | 216 | 34 | ||||||||||||
| LWRE4-360x38ZACS | 240 | 360 | 8x40 | 240 | 38 | ||||||||||||
| LWRE4-400x40ZACS | 296 | 400 | 9x40 | 252 | 40 | ||||||||||||
| LWRE4-440x46ZACS | 304 | 440 | 10x40 | 288 | 46 | ||||||||||||
| LWRE4-480x50ZACS | 336 | 480 | 11x40 | 312 | 50 | ||||||||||||

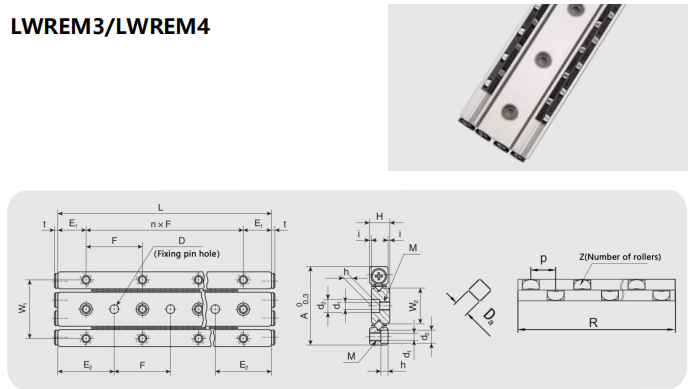

| الموديل | الحد الأقصى للسكتة الدماغية مم | مظهر | الأسطوانة الأسطوانية مع التجنيب | الأبعاد الرئيسية والتفاوتات المسموح بها | ||||||||||||||||
| A | H | ل (ن×ف) | P | R | z | Da | W1 | W2 | E1 | E2 | M | d1 | d2 | h | D | التسامح الأبعاد | ||||
| LWREM3-50x6Z | 28 | 36 | 8.5 | 50 (1 × 25) | 0.5 | 6 | 36 | 6 | 4 | 29 | 16.6 | 12.5 | 25 | M4 | 3.3 | 6 | 3.1 | 4 | 0.012 | 1.5 |
| LWREM3-75x8Z | 54 | 75 (2 × 25) | 48 | 8 | ||||||||||||||||
| LWREM3-100x11Z | 68 | 100 (3 × 25) | 66 | 11 | ||||||||||||||||
| LWREM3-125x14Z | 82 | 125 (4 × 25) | 84 | 14 | ||||||||||||||||
| LWREM3-150x17Z | 96 | 150(5x25 | 102 | 17 | ||||||||||||||||
| LWREM3-175x20Z | 110 | 175 (6 × 25) | 120 | 20 | ||||||||||||||||
| LWREM3-200x23Z | 124 | 200(7x25 | 138 | 23 | ||||||||||||||||
| LWREM3-225x26Z | 138 | 225(8x25 | 156 | 26 | ||||||||||||||||
| LWREM3-250x29Z | 152 | 250(9x25 | 174 | 29 | ||||||||||||||||
| LWREM3-275x31Z | 178 | 275(10x25 | 186 | 31 | ||||||||||||||||
| LWREM3-300x35Z | 180 | 300(11x25 | 210 | 35 | ||||||||||||||||
| LWREM4-80x8Z | 64 | 44 | 11.5 | 80 (1 × 40) | 0.5 | 6 | 48 | 8 | 4 | 35 | 20 | 20 | 40 | M5 | 4.3 | 75 | 41 | 5 | 0.012 | 2 |
| LWREM4-120x12Z | 96 | 120 (2 × 40) | 72 | 12 | ||||||||||||||||
| LWREM4-160x17Z | 116 | 160(3x40 | 102 | 17 | ||||||||||||||||
| LWREM4-200x22Z | 136 | 200(4x40 | 132 | 22 | ||||||||||||||||
| LWREM4-240x27Z | 156 | 240(5x40 | 162 | 27 | ||||||||||||||||
| LWREM4-280x31Z | 188 | 280(6x40 | 186 | 31 | ||||||||||||||||
| LWREM4-320x36Z | 208 | 320(7¥40 | 216 | 36 | ||||||||||||||||
| LWREM4-360x41Z | 228 | 360(8x40 | 246 | 41 | ||||||||||||||||
| LWREM4-400x45Z | 260 | 400(9x40 | 270 | 45 | ||||||||||||||||
| LWREM4-440x50Z | 280 | 440(10x40 | 300 | 50 | ||||||||||||||||
| LWREM4-480x54Z | 312 | 480(11x40 | 324 | 54 | ||||||||||||||||
