يعمل التصميم الخاص للبكرات ذات الترتيب المتقاطع على زيادة طول التلامس بين البكرات والأخاديد المتدحرجة، مما يحقق أداء صلابة أعلى.

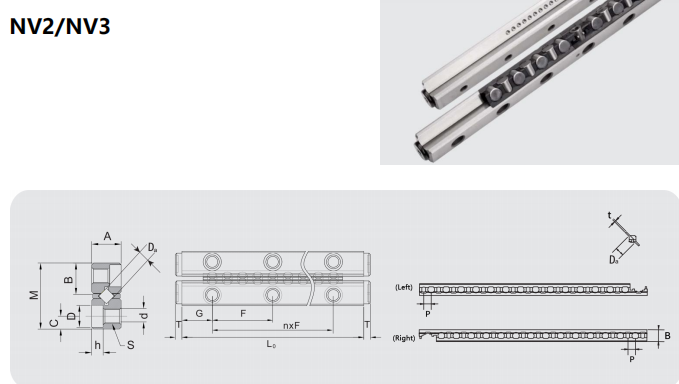

| الموديل | الحد الأقصى للسكتة الدماغية مم | الأبعاد الرئيسية | عدد اللفات ض | |||||||||||||||
| الحجم المشترك | أبعاد التجميع | الأسطوانة الأسطوانية مع التجنيب | ||||||||||||||||
| M | A | LO | nxF | G | B | c | 5 | d | D | h | T | Da | R | 9 | P | |||
| NV2-30x5Z | 18 | 12 | 6 | 30 | 1x15 | 7.5 | 57 | 25 | M3 | 2.55 | 44 | 2 | 14 | 2 | 22 | 25 | 2.35 | 5 |
| NV2-45x9Z | 25 | 45 | 2x15 | 30 | 9 | |||||||||||||
| NV2-60x15Z | 30 | 60 | 3x15 | 42 | 15 | |||||||||||||
| NV2-75x19Z | 40 | 75 | 4x15 | 50 | 19 | |||||||||||||
| NV2-90x23Z | 50 | 90 | 5x15 | 58 | 23 | |||||||||||||
| NV2-105x27Z | 65 | 105 | 6x15 | 66 | 27 | |||||||||||||
| NV2-120x33Z | 70 | 120 | 7x15 | 78 | 33 | |||||||||||||
| NV2-135x37Z | 80 | 135 | 8x15 | 86 | 37 | |||||||||||||
| NV2-150x41Z | 90 | 150 | 9x15 | 94 | 41 | |||||||||||||
| NV2-165x47Z | 95 | 165 | 10x15 | 106 | 47 | |||||||||||||
| NV2-180x51Z | 100 | 180 | 11x15 | 114 | 51 | |||||||||||||
| NV3-50x9Z | 25 | 18 | 8 | 50 | 1x25 | 12.5 | 8.6 | 3.5 | M4 | 33 | 6 | 3.1 | 1.5 | 3 | 41.5 | 1.75 | 3.5 | 9 |
| NV3-75x13Z | 48 | 75 | 2x25 | 55.5 | 13 | |||||||||||||
| NV3-100x19Z | 60 | 100 | 3x25 | 765 | 19 | |||||||||||||
| NV3-125x23Z | 83 | 125 | 4x25 | 90.5 | 23 | |||||||||||||
| NV3-150x29Z | 90 | 150 | 5x25 | 111.5 | 29 | |||||||||||||
| NV3-175x35Z | 103 | 175 | 6x25 | 132.5 | 35 | |||||||||||||
| NV3-200x41Z | 113 | 200 | 7x25 | 153.5 | 41 | |||||||||||||
| NV3-225x43Z | 150 | 225 | 8x25 | 160.5 | 43 | |||||||||||||

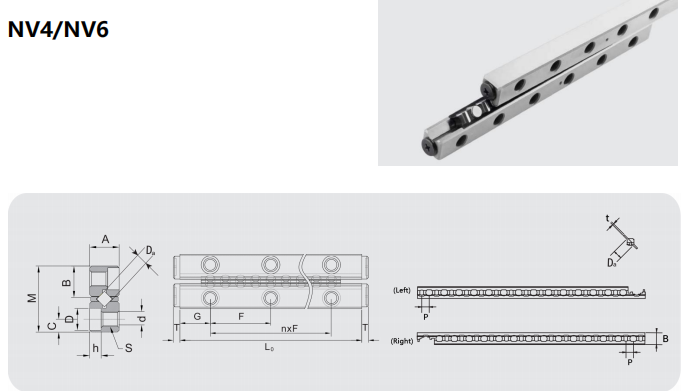

| الموديل | الحد الأقصى للسكتة الدماغية مم | الأبعاد الرئيسية | عدد البكرات ض | |||||||||||||||
| الحجم المشترك | أبعاد التجميع | الأسطوانة الأسطوانية مع التجنيب | ||||||||||||||||
| M | A | LO | nxP | G | B | c | S | d | D | h | T | Da | R | 9 | P | |||
| NV4-80x9Z | 60 | 22 | 11 | 80 | 1x40 | 20 | 10.65 | 45 | M5 | 4.3 | 8 | 4.2 | 2 | 4 | 48.7 | 2.1 | 43 | 9 |
| NV4-120x17Z | 75 | 120 | 2x40 | 83 | 17 | |||||||||||||
| 109 | 23 | |||||||||||||||||
| NV4-160x23Z | 105 | 160 | 3x40 | |||||||||||||||
| NV4-200x29Z | 130 | 200 | 4x40 | 134.7 | 29 | |||||||||||||
| NV4-240x37Z | 143 | 240 | 5x40 | 169 | 37 | |||||||||||||
| NV4-280x43Z | 170 | 280 | 6x40 | 195 | 43 | |||||||||||||
| NV6-100x9Z | 63 | 31 | 15 | 100 | 1x50 | 25 | 15.15 | 6 | M6 | 5.2 | 9.5 | 52 | 29 | 6 | 68.5 | 3.4 | 65 | 9 |
| NV6-150x15Z | 85 | 150 | 2x50 | 107.5 | 15 | |||||||||||||
| NV6-200x19Z | 135 | 200 | 3x50 | 1335 | 19 | |||||||||||||
| NV6-250x25Z | 158 | 250 | 4x50 | 172.5 | 25 | |||||||||||||
| NV6-300x31Z | 180 | 300 | 5x50 | 211.5 | 31 | |||||||||||||
| NV6-350x35Z | 230 | 350 | 6x50 | 237.5 | 35 | |||||||||||||
| NV6-400x39Z | 275 | 400 | 7x50 | 263.5 | 39 | |||||||||||||
