يمكن لتصميم الدوران الخارجي أن يتحمل الحمل الثقيل والسرعة العالية والتغذية العالية. صلابة عالية، ضوضاء منخفضة، الطول الكامل يصل إلى 10 أمتار، يمكن أن يصل طول التمديد إلى 19 مترًا، الحمل الديناميكي المقدر 126 طنًا، الحمل الثابت المقدر 595 طنًا
| نموذج رقم: | القطر الخارجي لعمود المسمار د | يؤدي دكتوراه | قطر الكرة من المركز إلى المركز dp | قطر الخيط الصغير العاصمة | عدد الدوائر المحملة الصفوف X tumns | تصنيف الحمل الأساسي | صلابة K N / أم | |
| كاليفورنيا كيلو نيوتن | كاليفورنيا كيلو نيوتن | |||||||
| : 5510-2.5 | 55 | 10 | 56.75 | 49.5 | 1x2.5 | 33.4 | 97 | 490 |
| : 5510-5 | 55 | 10 | 56.75 | 49.5 | 2x2.5 | 60.7 | 194 | 950 |
| : 5510-7.5 | 55 | 10 | 56.75 | 49.5 | 3x2.5 | 85.9 | 291.1 | 1390 |
| 5512-2.5 | 55 | 12 | 57 | 49.2 | 1x2.5 | 39.3 | 108.8 | 500 |
| : 5512-3 | 55 | 12 | 57 | 49.2 | 2x1.5 | 46 | 131.3 | 590 |
| 5512-3.5 | 55 | 12 | 57 | 49.2 | 1x3.5 | 52.4 | 152.9 | 680 |
| : 5512-5 | 55 | 12 | 57 | 49.2 | 2x2.5 | 71.3 | 218.5 | 960 |
| 5512-7.5 | 55 | 12 | 57 | 49.2 | 3x2.5 | 100.9 | 327.3 | 1420 |
| 5516-2.5 | 55 | 16 | 57.7 | 47.9 | 1x2.5 | 76.1 | 201.9 | 650 |
| 5516-5 | 55 | 16 | 57.7 | 47.9 | 2x2.5 | 138.2 | 402.8 | 1280 |
| 5520-2.5 | 55 | 20 | 57.7 | 47.9 | 1x2.5 | 76 | 201.9 | 660 |
| 5520-5 | 55 | 20 | 57.7 | 47.9 | 2x2.5 | 138.2 | 403.8 | 1280 |
| 6310-2.5 | 63 | 10 | 64.75 | 57.7 | 1x2.5 | 35.4 | 111.7 | 550 |
| 6310-5 | 63 | 10 | 64.75 | 57.7 | 2x2.5 | 64.2 | 222.5 | 1050 |
| : 6310-7.5 | 63 | 10 | 64.75 | 57.7 | 3x2.5 | 90.9 | 334.2 | 1550 |
| 6312A-2.5 | 63 | 12 | 65.25 | 56.3 | 1x2.5 | 48.1 | 139.2 | 560 |
| : 6312A-5 | 63 | 12 | 65.25 | 56.3 | 2x2.5 | 87.4 | 278.3 | 1090 |
| 6316-5 | 63 | 16 | 65.7 | 55.9 | 2x2.5 | 147 | 462.6 | 1420 |
| 6320-2.5 | 63 | 20 | 65.7 | 55.9 | 1x2.5 | 81 | 231.3 | 740 |
| 6320-5 | 63 | 20 | 65.7 | 55.9 | 2x2.5 | 147 | 463.5 | 1420 |
| أبعاد الجوز | عزم القصور الذاتي لعمود المسمار/مم كجم ·㎡/مم | كتلة الجوز كجم | كتلة العمود كجم/م | |||||||

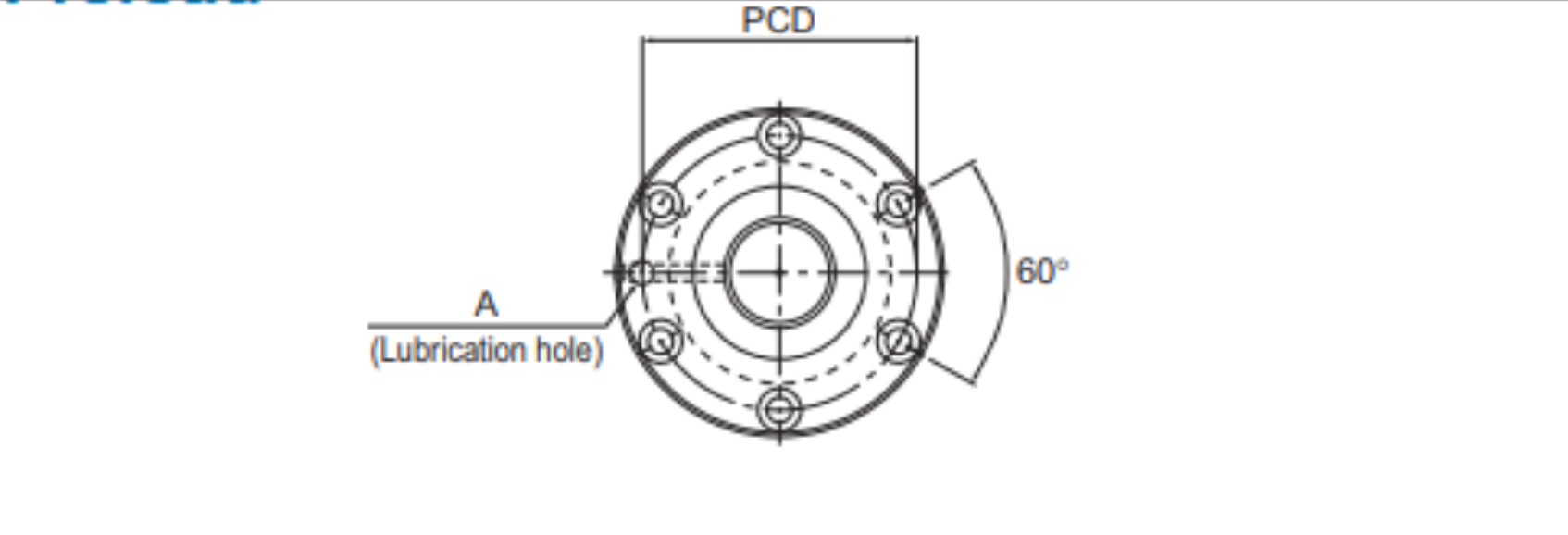

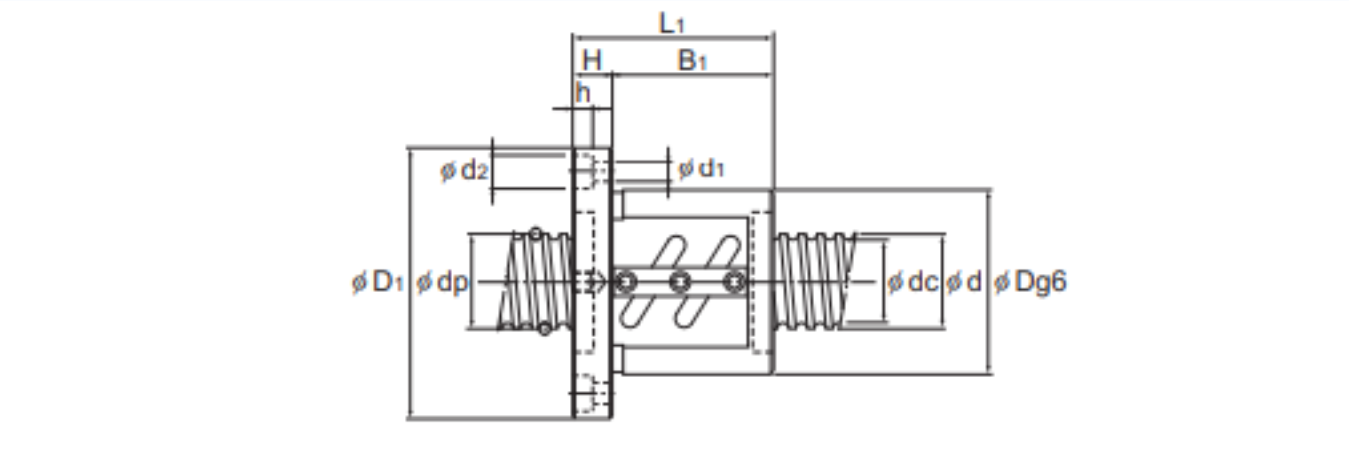

| القطر الخارجي د | قطر شفة D1 | الطول الكلي L1 | H | B1 | PCD | د،xd2xh | فتحة التشحيم أ | |||
| 102 | 144 | 81 | 18 | 63 | 122 | 11x17.5x11 | آر سي 1/8 (PT1/8) | 7.05x10 درجة | 4.19 | 16.43 |
| 102 | 144 | 111 | 18 | 93 | 122 | 11x17.5x11 | 7.05x10 درجة | 5.36 | 16.43 | |
| 102 | 144 | 141 | 18 | 123 | 122 | 11x17.5x11 | 7.05x10 | 6.54 | 16.43 | |
| 105 | 147 | 93 | 18 | 75 | 125 | 11x17.5x11 | 7.05x10 درجة | 5.01 | 16.29 | |
| 105 | 147 | 107 | 18 | 89 | 125 | 11x17.5x11 | 7.05x10 | 5.6 | 16.29 | |
| 105 | 147 | 105 | 18 | 87 | 125 | 11x17.5x11 | 7.05x10 درجة | 5.52 | 16.29 | |
| 105 | 147 | 129 | 18 | 111 | 125 | 11x17.5x11 | 7.05x10 درجة | 6.54 | 16.29 | |
| 105 | 147 | 165 | 18 | 147 | 125 | 11x17.5x11 | 7.05x10 | 8.07 | 16.29 | |
| 110 | 158 | 116 | 25 | 91 | 133 | 14x20x13 | 7.05x10 | 7.4 | 15.46 | |
| 110 | 158 | 164 | 25 | 139 | 133 | 14x20x13 | 7.05x10 درجة | 9.73 | 15.46 | |
| 112 | 158 | 127 | 28 | 99 | 134 | 14x20x13 | 7.05x10 درجة | 8.4 | 16.1 | |
| 112 | 158 | 187 | 28 | 159 | 134 | 14x20x13 | 7.05x10 درجة | 11.45 | 16.1 | |
| 108 | 154 | 77 | 22 | 55 | 130 | 14x20x13 | 1.21x10 | 4.57 | 21.93 | |
| 108 | 154 | 107 | 22 | 85 | 130 | 14x20x13 | 1.21x10 درجة | 5.77 | 21.93 | |
| 108 | 154 | 137 | 22 | 115 | 130 | 14x20x13 | 1.21x10 درجة | 6.98 | 21.93 | |
| 115 | 161 | 87 | 22 | 65 | 137 | 14x20x13 | 1.21x10 درجة | 5.8 | 21.14 | |
| 115 | 161 | 123 | 22 | 101 | 137 | 14x20x13 | 1.21x10 درجة | 7.56 | 21.14 | |
| 122 | 184 | 160 | 24 | 136 | 152 | 18x26x17.5 | 1.21x10 درجة | 11.82 | 20.85 | |
| 122 | 180 | 127 | 28 | 99 | 150 | 18x26x17.5 | 1.21x10 | 10.1 | 21.57 | |
| 122 | 180 | 187 | 28 | 159 | 150 | 18x26x17.5 | 1.21x10 درجة | 13.58 | 21.57 | |
| نموذج رقم: | القطر الخارجي لعمود المسمار د | يؤدي دكتوراه | قطر الكرة من المركز إلى المركز dp | قطر الخيط الصغير العاصمة | عدد الدوائر المحملة الصفوف X المنعطفات | تصنيف الحمل الأساسي | صلابة ك ن / ميكرومتر | |
| كاليفورنيا كن | كوا كيلو نيوتن | |||||||
| 7010-2.5 | 70 | 10 | 71.75 | 64.5 | 1x2.5 | 36.8 | 123.5 | 590 |
| 7010-5 | 70 | 10 | 71.75 | 64.5 | 2x2.5 | 66.9 | 247 | 1140 |
| 7010-7.5 | 70 | 10 | 71.75 | 64.5 | 3x2.5 | 94.9 | 371.4 | 1680 |
| 7012-2.5 | 70 | 12 | 72 | 64.2 | 1x2.5 | 43.5 | 139.2 | 600 |
| 7012-5 | 70 | 12 | 72 | 64.2 | 2x2.5 | 78.9 | 278.3 | 1160 |
| 7012-7.5 | 70 | 12 | 72 | 64.2 | 3x2.5 | 111.7 | 417.5 | 1710 |
| 7020-5 | 70 | 20 | 72.7 | 62.9 | 2x2.5 | 153.9 | 514.5 | 1550 |
| 8010-2.5 | 80 | 10 | 81.75 | 75.2 | 1x2.5 | 38.9 | 141.1 | 650 |
| 8010-5 | 80 | 10 | 81.75 | 75.2 | 2x2.5 | 70.6 | 283.2 | 1270 |
| 8010-7.5 | 80 | 10 | 81.75 | 75.2 | 3x2.5 | 100 | 424.3 | 1860 |
| 8020A-2.5 | 80 | 20 | 82.7 | 72.9 | 1x2.5 | 90.1 | 294 | 890 |
| 8020A-5 | 80 | 20 | 82.7 | 72.9 | 2x2.5 | 163.7 | 589 | 1720 |
| 8020A-7.5 | 80 | 20 | 82.7 | 72.9 | 3x2.5 | 231.6 | 883.2 | 2520 |
| 10020A-2.5 | 100 | 20 | 102.7 | 92.9 | 1x2.5 | 99 | 368.5 | 2110 |
| 10020A-5 | 100 | 20 | 102.7 | 92.9 | 2x2.5 | 179.3 | 737 | 4080 |
| 10020A-7.5 | 100 | 20 | 102.7 | 92.9 | 3x2.5 | 253.8 | 1105.4 | 6010 |
| أبعاد الجوز | عزم القصور الذاتي لعمود المسمار/مم كجم ·㎡/مم | كتلة الجوز كجم | كتلة العمود كجم/م | |||||||

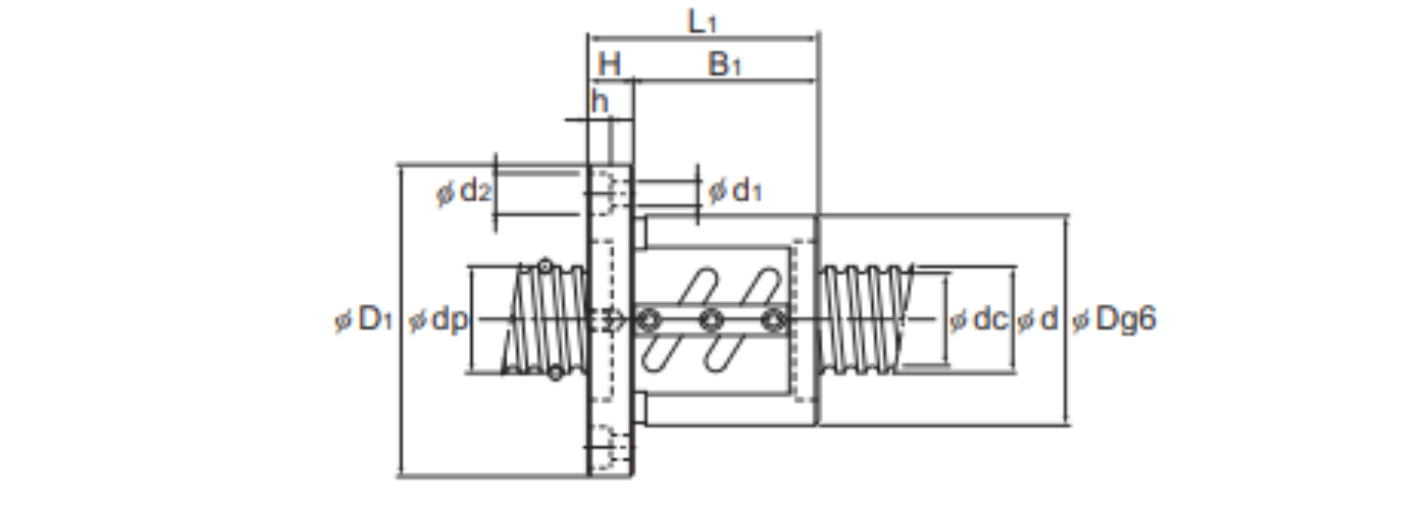

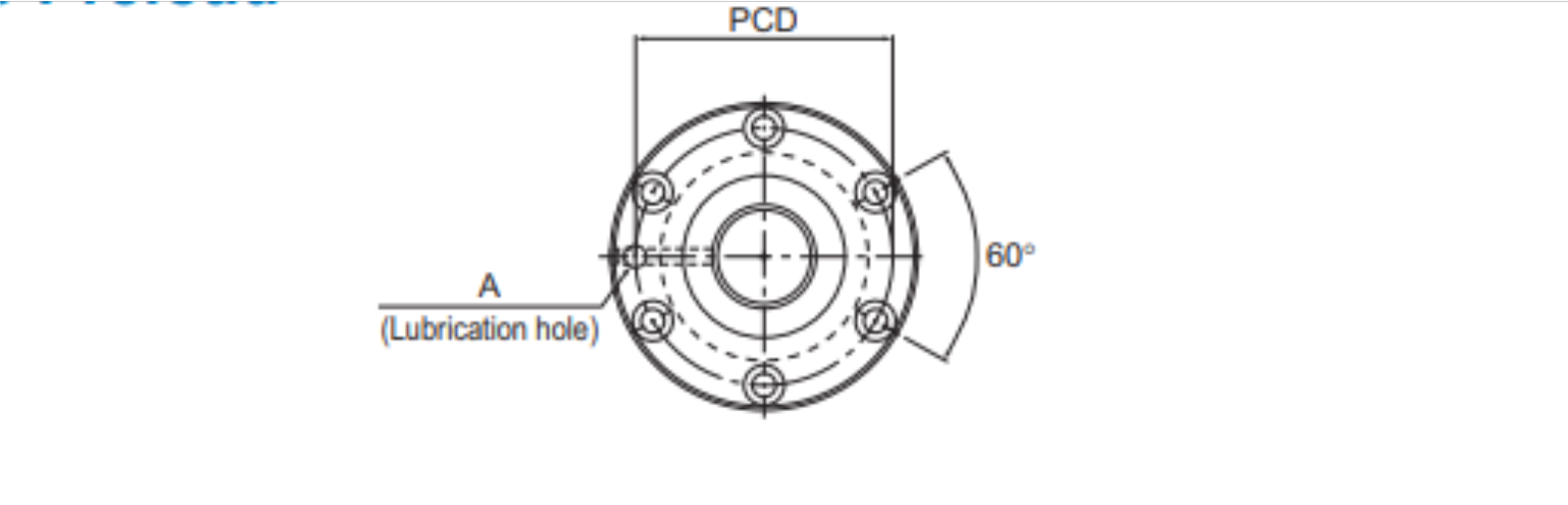

| القطر الخارجي د | قطر شفة D1 | الطول الكلي L1 | H | B1 | PCD | d1xd2xh | فتحة التشحيم أ | |||
| 125 | 167 | 81 | 18 | 63 | 145 | 11x17.5x11 | آر سي 1/8 (PT1/8) | 1.85x10 | 5.8 | 27.4 |
| 125 | 167 | 111 | 18 | 93 | 145 | 11x17.5x11 | 1.85x10 | 7.49 | 27.4 | |
| 125 | 167 | 141 | 18 | 123 | 145 | 11x17.5x11 | 1.85x10 درجة | 9.19 | 27.4 | |
| 128 | 170 | 93 | 18 | 75 | 148 | 11x17.5x11 | 1.85x10 | 6.89 | 27.24 | |
| 128 | 170 | 129 | 18 | 111 | 148 | 11x17.5x11 | 1.85x10 | 9.08 | 27.24 | |
| 128 | 170 | 165 | 18 | 147 | 148 | 11x17.5x11 | 1.85x10 | 11.26 | 27.24 | |
| 130 | 186 | 185 | 28 | 157 | 158 | 18x26x17.5 | 1.85x10 | 14.5 | 27 | |
| 130 | 176 | 77 | 22 | 55 | 152 | 14x20x13 | 3.16x10 | 5.9 | 36.26 | |
| 130 | 176 | 107 | 22 | 85 | 152 | 14x20x13 | 3.16x10 | 7.53 | 36.26 | |
| 130 | 176 | 137 | 22 | 115 | 152 | 14x20x13 | 3.16x10 درجة | 9.15 | 36.26 | |
| 143 | 204 | 127 | 28 | 99 | 172 | 18x26x17.5 | 3.16x10 درجة | 12.68 | 35.81 | |
| 143 | 204 | 187 | 28 | 159 | 172 | 18x26x17.5 | 3.16x10 | 17.12 | 35.81 | |
| 143 | 204 | 247 | 28 | 219 | 172 | 18x26x17.5 | 3.16x10 | 21.56 | 35.81 | |
| 170 | 243 | 131 | 32 | 99 | 205 | 22x32x21.5 | 7.71x10 | 18.28 | 57.13 | |
| 170 | 243 | 191 | 32 | 159 | 205 | 22x32x21.5 | 7.71x10 | 24.2 | 57.13 | |
| 170 | 243 | 251 | 32 | 219 | 205 | 22x32x21.5 | 7.71x10 | 30.12 | 57.13 | |
