| اسم المنتج | برغي عالي الدقة لمركز البوابة |
| الموديل | FSVC،FDVC |
| دقة | سي 5 سي 3 سي 2 |
| الميزات | عالية الدقة |
| الكمية المتوفرة | كبير |
| الطول | حسب الطلب الخاص بك |
FSVC/FDVC برغي كروي عالي التحمل
نطاق تطبيق المنتج
مخرطة CNC كبيرة وثقيلة، وآلات ثقب CNC، وآلات طحن CNC، ومعدات صهر الصلب الكبيرة، والرافعات، وآلات الغزل وغيرها من المعدات الميكانيكية
مقدمة في تكنولوجيا تصميم المنتجات والتصنيع والاختبار
لطالما كان الطول والحمل الثقيل من المشكلات المهمة التي يجب التغلب عليها في تصنيع الكرات اللولبية الثقيلة الكبيرة. تغلبت هذه السلسلة من المنتجات على تقنيات التصميم والمعالجة الحرارية والمحاذاة وتشكيل المسار والكشف الديناميكي. من حيث التصميم الهيكلي، يتبنى المنتج بنية تصميم مع دائرة دوران كروية كبيرة متعددة المسارات. أقصى حمل ديناميكي مُقدر للمنتج هو 126 طنًا وأقصى حمل ثابت مُقدر هو 595 طنًا. استخدمت شركة Jingpeng machinery سلسلة من المعدات، مثل مخرطة كبيرة مقاس 10 أمتار، وآلة طحن دوارة ذات جسم صلب مقاس 10 أمتار، ومطحنة كبيرة مقاس 10 أمتار، وآلة تبريد متوسطة التردد مقاس 10 أمتار، وآلة تقويم كبيرة مقاس 10 أمتار، وأداة قياس خطأ شوط المسمار بالليزر مقاس 10 أمتار، وكانت رائدة في إنشاء أول منتج لولبي كروي مقاس 10 أمتار.

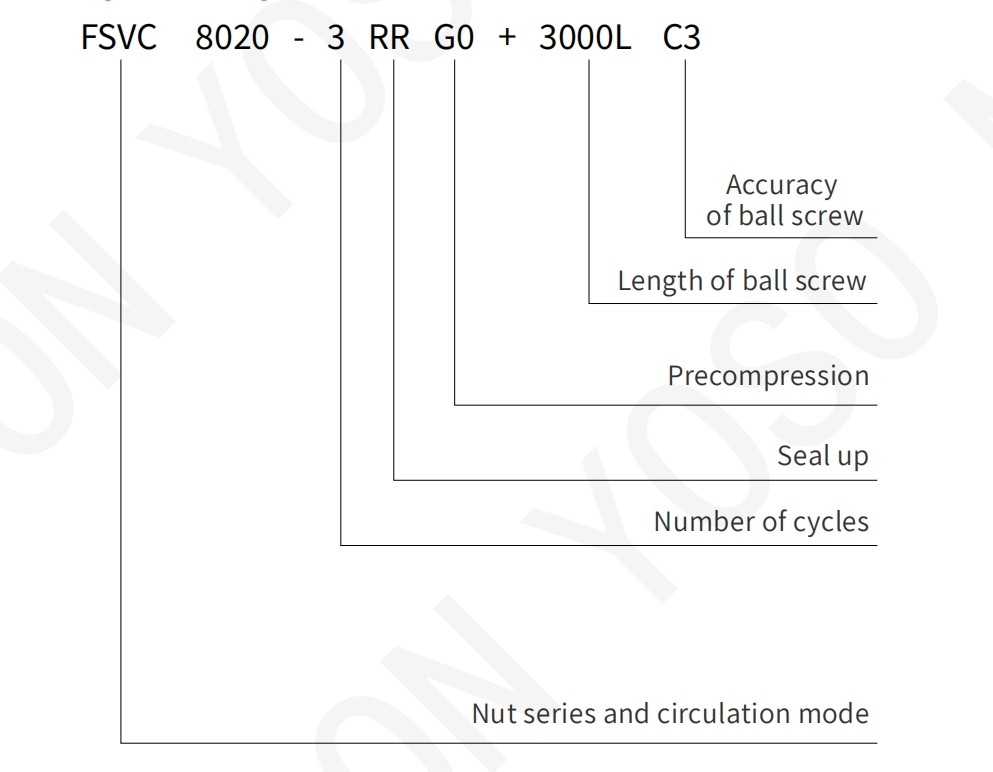

قواعد الترقيم ومعانيه
المواصفات والنماذج ومعلمات الديناميكية والحمل الثابت
| القطر الاسمي (مم) |
قيادة (مم) |
كرويةl القطرr (مم) |
الحمل الديناميكي المقدر Ca(KN) من أدوار مختلفة ن |
مصنفة ساكن تحميل Coa(KN) من مختلف يتحول n |
||||
| Do | Ph | Dw | n=4 | n=5 | n=8 | n=4 | n=5 | n=8 |
| 80 | 20 | 12.700 | 305.1 | 1074.7 | ||||
| 25 | 12.700 | 203.7 | 305.1 | 670.5 | 1072.8 | |||
| 32 | 12.700 | 202.8 | 303.9 | 668.4 | 1069.5 | |||
| 100 | 20 | 12.700 | 233.7 | 350.1 | 887.3 | 1419.7 | ||
| 25 | 15.875 | 304.3 | 457 | 1050.5 | 16793 | |||
| 32 | 15.875 | 304.3 | 455.9 | 1047.4 | 1675.9 | |||
| 40 | 15.875 | 250.2 | 835.5 | |||||
| 125 | 20 | 12.700 | 258 | 386.6 | 1103.2 | 1765.1 | ||
| 25 | 18.256 | 4062 | 608.5 | 1523.5 | 2437.6 | |||
| 32 | 20.638 | 463.0 | 693.6 | 1665.2 | 2664.4 | |||
| 40 | 20.638 | 381.2 | 1329.7 | |||||
| 160 | 20 | 12.700 | 2919 | 4373 | 1493.2 | 2389.1 | ||
| 25 | 18.256 | 464.5 | 695.9 | 2015.5 | 3224.7 | |||
| 32 | 20.638 | 543.9 | 814.8 | 2306.2 | 3690 | |||
| 40 | 25.4 | 592 | 2213.4 | |||||
| 200 | 25 | 18.256 | 532.9 | 798.3 | 2736.4 | 43783 | ||
| 32 | 20.638 | 6053 | 906.8 | 2949.6 | 4719.4 | |||
| 40 | 25.4 | 670.8 | 1257.5 | 2882.8 | 5949.6 | |||
| SPECIfication الكود |
الاسمي قطر الدائرة |
Nomina قيادة |
خارجي قطر الدائرة of برغي |
الفولاذ كرة القطرr |
الملابس السفلية قطر الدائرة of برغي |
رقم الهاتف of دورات |
Basic مقدر تحميل | صلابة كيلو نيوتن/ميكرومتر |
|
| التفاعل تحميل Ca kN |
الحمل الثابت الص kN |
||||||||
| do | Pn | d₁ | Da | D₂ | N | ||||
| FSVC8020-8 | 80 | 20 | 78 | 12.7 | 68.9 | 8 | 305.1 | 1074.7 | 2498.5 |
| FSVC8025-5 | 80 | 25 | 78 | 12.7 | 68.9 | 5 | 203.7 | 670.5 | 1619.0 |
| FSVC8025-8 | 80 | 25 | 78 | 12.7 | 68.9 | 8 | 305.1 | 1072.8 | 2538.1 |
| FSVC8032-5 | 80 | 32 | 78 | 12.7 | 689 | 5 | 202.8 | 668.4 | 1636.1 |
| FSVC8032-8 | 80 | 32 | 78 | 12.7 | 68.9 | 8 | 303.9 | 1069.5 | 2564.5 |
| FSVC10020-5 | 100 | 20 | 97 | 12.7 | 87.9 | 5 | 233.7 | 887.3 | 1896.9 |
| FSVC10020-8 | 100 | 20 | 97 | 12.7 | 87.9 | 8 | 350.1 | 1419.7 | 2976.5 |
| FSVC10025-5 | 100 | 25 | 97 | 15.875 | 85.7 | 5 | 304.3 | 1050.5 | 1904.3 |
| FSVC10025-8 | 100 | 25 | 97 | 15.875 | 85.7 | 8 | 457.0 | 1679.3 | 3058.3 |
| FSVC10032-5 | 100 | 32 | 97 | 15.875 | 85.7 | 5 | 304.3 | 1047.4 | 1985.4 |
| FSVC10032-8 | 100 | 32 | 97 | 15.875 | 85.7 | 8 | 455.9 | 1675.9 | 3113.0 |
| FSVC10040-4 | 100 | 40 | 97 | 15.875 | 85.7 | 4 | 250.2 | 835.5 | 16205 |
| FSVC12520-5 | 125 | 20 | 123.5 | 12.7 | 114.4 | 5 | 258.0 | 1103.2 | 2236.0 |
| FSVC12520-8 | 125 | 20 | 123.5 | 12.7 | 114.4 | 8 | 386.6 | 1765.1 | 3514.0 |
| FSVC12525-5 | 125 | 25 | 123.5 | 18.256 | 110.6 | 5 | 406.2 | 1523.5 | 2304.0 |
| FSVC12525-8 | 125 | 25 | 123.5 | 18.256 | 110.6 | 8 | 608.5 | 2437.6 | 3615.0 |
| FSVC12532-5 | 125 | 32 | 123.5 | 20.638 | 109.2 | 5 | 463.0 | 1665.2 | 2254.0 |
| FSVC12532-8 | 125 | 32 | 123.5 | 20.638 | 109.2 | 8 | 693.6 | 2664.4 | 3536.0 |
| FSVC12540-4 | 125 | 40 | 123.5 | 20.638 | 109.2 | 4 | 381.2 | 1329.7 | 1848.0 |
| FSVC16020-5 | 160 | 20 | 156.5 | 12.7 | 147.4 | 5 | 291.9 | 1493.2 | 2732.0 |
| FSVC16020-8 | 160 | 20 | 156.5 | 12.7 | 147.4 | 8 | 437.3 | 2389.1 | 4294.0 |
| FSVC16025-5 | 160 | 25 | 156.5 | 18.256 | 143.6 | 5 | 464.5 | 2015.5 | 2809.0 |
| FSVC16025-8 | 160 | 25 | 156.5 | 18.256 | 143.6 | 8 | 695.9 | 3224.7 | 4410.0 |
| FSVC16032-5 | 160 | 32 | 156.5 | 20.638 | 142.2 | 5 | 543.9 | 2306.2 | 2867.0 |
| FSVC16032-8 | 160 | 32 | 156.5 | 20.638 | 142.2 | 8 | 814.8 | 3690.0 | 4499.0 |
| FSVC16040-4 | 160 | 40 | 156.5 | 25.4 | 138.6 | 4 | 592.0 | 2213.4 | 2356.0 |
| FSVC20025-5 | 200 | 25 | 196.5 | 18.256 | 183.6 | 5 | 532.9 | 2736.4 | 3345.0 |
| FSVC20025-8 | 200 | 25 | 196.5 | 18.256 | 183.6 | 8 | 798.3 | 4378.3 | 5257.0 |
| FSVC20032-5 | 200 | 32 | 196.5 | 20.638 | 182.2 | 5 | 605.3 | 2949.6 | 3415.0 |
| FSVC20032-8 | 200 | 32 | 196.5 | 20.638 | 182.2 | 8 | 906.8 | 4719.4 | 5363.0 |
| FSVC20040-4 | 200 | 40 | 196.5 | 25.4 | 178.6 | 4 | 670.8 | 2882.8 | 2929.0 |
| FSVC20040-8 | 200 | 40 | 196.5 | 25.4 | 178.6 | 8 | 1257.5 | 5949.6 | 5748.0 |

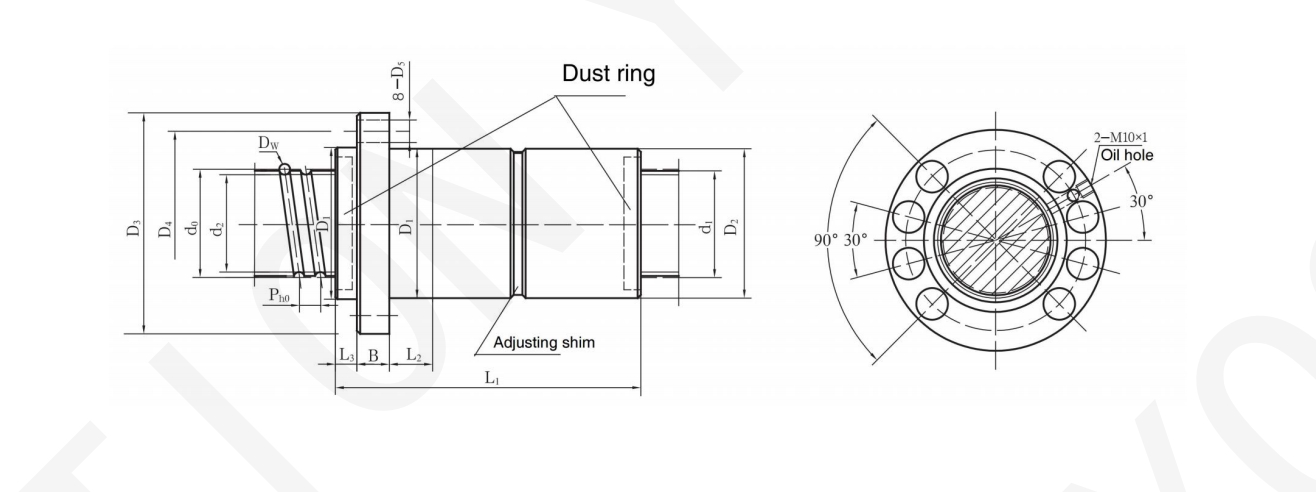

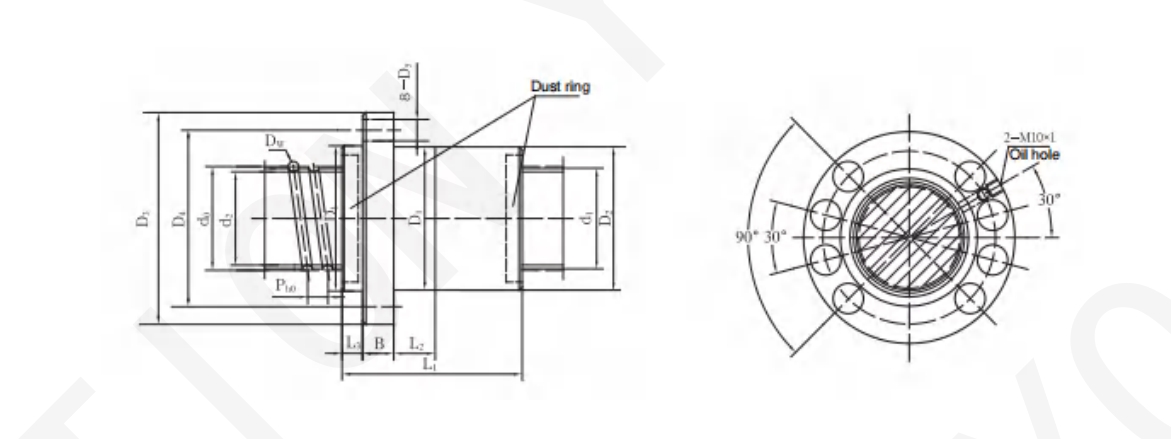

| أخدود التركيب صلة بعد | المواصفات الخاصه الكود |
||||||||
| دي(g6) | د2(#) | L | L | D₃ | B | د₅ | د₄ | L | |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 218 | FSVC8020-8 |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 189 | FSVC8025-5 |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 264 | FSVC8025-8 |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 231 | FSVC8032-5 |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 327 | FSVC8032-8 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 160 | FSVC10020-5 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 220 | FSVC10020-8 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 196 | FSVC10025-5 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 271 | FSVC10025-8 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 240 | FSVC10032-5 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 336 | FSVC10032-8 |
| 150 | 150 | 40 | 20 | 207 | 36 | 17.5 | 180 | 238 | FSVC10040-4 |
| 170 | 170 | 25 | 25 | 244 | 36 | 22 | 210 | 158 | FSVC12520-5 |
| 170 | 170 | 25 | 25 | 244 | 36 | 22 | 210 | 218 | FSVC12520-8 |
| 190 | 190 | 25 | 25 | 258 | 36 | 22 | 224 | 204 | FSVC12525-5 |
| 190 | 190 | 25 | 25 | 258 | 36 | 22 | 224 | 279 | FSVC12525-8 |
| 190 | 190 | 25 | 25 | 258 | 36 | 22 | 224 | 252 | FSVC12532-5 |
| 190 | 190 | 25 | 25 | 258 | 36 | 22 | 224 | 348 | FSVC12532-8 |
| 190 | 190 | 40 | 25 | 258 | 40 | 22 | 224 | 252 | FSVC12540-4 |
| 220 | 220 | 25 | 25 | 294 | 40 | 22 | 260 | 163 | FSVC16020-5 |
| 220 | 220 | 25 | 25 | 294 | 40 | 22 | 260 | 223 | FSVC16020-8 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 201 | FSVC16025-5 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 276 | FSVC16025-8 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 241 | FSVC16032-5 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 337 | FSVC16032-8 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 251 | FSVC16040-4 |
| 280 | 280 | 40 | 25 | 349 | 50 | 22 | 315 | 195 | FSVC20025-5 |
| 280 | 280 | 40 | 25 | 349 | 50 | 22 | 315 | 270 | FSVC20025-8 |
| 280 | 280 | 40 | 25 | 349 | 50 | 22 | 315 | 242 | FSVC20032-5 |
| 280 | 280 | 40 | 25 | 349 | 50 | 22 | 315 | 338 | FSVC20032-8 |
| 300 | 300 | 40 | 25 | 369 | 50 | 22 | 335 | 252 | FSVC20040-4 |
| 300 | 300 | 40 | 25 | 369 | 50 | 22 | 335 | 412 | FSVC20040-8 |
| المواصفات الخاصه الكود |
الاسمي قطر الدائرة |
Nomina قيادة |
خارجي قطر الدائرة of برغي |
الفولاذ بال القطرr |
الملابس السفلية قطر الدائرة ot برغي |
رقم الهاتف of دورات |
Basic مقدر تحميل | صلابة Kc نيوتن/ميكرومتر |
|
| التفاعل تحميل Ca kN |
الحمل الثابت الص kN |
||||||||
| do | هواتف | d₁ | Dw | D₂ | N | ||||
| فدي في سي 8020-8 | 80 | 20 | 78 | 12.7 | 68.9 | 8 | 305.1 | 1074.7 | 4196.1 |
| فدي في سي 8025-5 | 80 | 25 | 78 | 12.7 | 68.9 | 5 | 203.7 | 670.5 | 2692.3 |
| فدي في سي 8025-8 | 80 | 25 | 78 | 12.7 | 68.9 | 8 | 305.1 | 1072.8 | 4216.8 |
| فدي في سي 8032-5 | 80 | 32 | 78 | 12.7 | 68.9 | 5 | 202.8 | 668.4 | 2693.9 |
| فدي في سي 8032-8 | 80 | 32 | 78 | 12.7 | 68.9 | 8 | 303.9 | 1069.5 | 4219.3 |
| فدي في سي 10020-5 | 100 | 20 | 97 | 12.7 | 87.9 | 5 | 233.7 | 887.3 | 3230.1 |
| فدي في سي 10020-8 | 100 | 20 | 97 | 12.7 | 87.9 | 8 | 350.1 | 1419.7 | 5061.2 |
| فدي في سي 10025-5 | 100 | 25 | 97 | 15.875 | 85.7 | 5 | 304.3 | 1050.5 | 3260.5 |
| فدي في سي 10025-8 | 100 | 25 | 97 | 15.875 | 85.7 | 8 | 457.0 | 1679.3 | 5156.6 |
| فدي في سي 10032-5 | 100 | 32 | 97 | 15.875 | 85.7 | 5 | 304.3 | 1047.4 | 3308.7 |
| فدي في سي 10032-8 | 100 | 32 | 97 | 15.875 | 85.7 | 8 | 455.9 | 1675.9 | 5182.9 |
| فدي في سي 10040-4 | 100 | 40 | 97 | 15.875 | 85.7 | 4 | 250.2 | 835.5 | 2676.1 |
| FSVC12520-5 | 125 | 20 | 123.5 | 12.7 | 114.4 | 5 | 258.0 | 1103.2 | 3961.0 |
| FSVC12520-8 | 125 | 20 | 123.5 | 12.7 | 114.4 | 8 | 386.6 | 1765.1 | 6212.0 |
| FSVC12525-5 | 125 | 25 | 123.5 | 18.256 | 110.6 | 5 | 406.2 | 1523.5 | 3929.0 |
| FSVC12525-8 | 125 | 25 | 123.5 | 18.256 | 110.6 | 8 | 608.5 | 2437.6 | 6156.0 |
| FSVC12532-5 | 125 | 32 | 123.5 | 20.638 | 109.2 | 5 | 463.0 | 1665.2 | 3788.0 |
| FSVC12532-8 | 125 | 32 | 123.5 | 20.638 | 109.2 | 8 | 693.6 | 2664.4 | 5935.0 |
| FSVC12540-4 | 125 | 40 | 123.5 | 20.638 | 109.2 | 4 | 381.2 | 1329.7 | 3074.0 |
| FSVC16020-5 | 160 | 20 | 156.5 | 12.7 | 147.4 | 5 | 291.9 | 1493.2 | 4879.0 |
| FSVC16020-8 | 160 | 20 | 156.5 | 12.7 | 147.4 | 8 | 437.3 | 2389.1 | 7651.0 |
| FSVC16025-5 | 160 | 25 | 156.5 | 18.256 | 143.6 | 5 | 464.5 | 2015.5 | 4844.0 |
| FSVC16025-8 | 160 | 25 | 156.5 | 18.256 | 143.6 | 8 | 695.9 | 3224.7 | 7592.0 |
| FSVC16032-5 | 160 | 32 | 156.5 | 20.638 | 142.2 | 5 | 543.9 | 2306.2 | 4871.0 |
| FSVC16032-8 | 160 | 32 | 156.5 | 20.638 | 142.2 | 8 | 814.8 | 3690.0 | 7633.0 |
| FSVC16040-4 | 160 | 40 | 156.5 | 25.4 | 138.6 | 4 | 592.0 | 2213.4 | 3970.0 |
| فدي في سي 20025-5 فدي في سي 20025-8 فدي في سي 20032-5 فدي في سي 20032-8 فدي في سي 20040-4 |
200 200 200 200 200 |
25 25 32 |
196.5 196.5 196.5 196.5 196.5 |
18.256 18.256 20.638 20.638 25.4 |
183.6 183.6 182.2 182.2 178.6 |
5 8 5 8 4 |
532.9 798.3 605.3 906.8 670.8 |
2736.4 4378.3 2949.6 4719.4 2882.8 |
5954.0 9336.0 5953.0 9331.0 4986.0 |
| أخدود التركيب صلة بعد | المواصفات الخاصه الكود |
||||||||
| دي(g6) | د2() | L | L | D₃ | B | Ds | د₄ | L | |
| 125 125 125 125 125 |
125 125 125 125 125 |
25 25 25 25 25 |
15 15 15 15 15 |
170 170 170 170 170 |
32 32 32 32 32 |
13.5 13.5 13.5 13.5 13.5 |
150 150 150 150 150 |
218 189 264 231 327 |
FSVC8020-8 FSVC8025-5 FSVC8025-8 FSVC8032-5 FSVC8032-8 |
| 150 150 150 150 150 150 150 |
150 150 150 150 150 150 150 |
25 25 25 25 25 25 40 |
20 20 20 20 20 20 20 |
207 207 207 207 207 207 207 |
32 32 32 32 32 32 36 |
17.5 17.5 17.5 17.5 17.5 17.5 17.5 |
180 180 180 180 180 180 180 |
160 220 196 271 240 336 238 |
FSVC10020-5 FSVC10020-8 FSVC10025-5 FSVC10025-8 FSVC10032-5 FSVC10032-8 FSVC10040-4 |
| 170 170 190 190 190 190 190 |
170 170 190 190 190 190 190 |
25 25 25 25 25 25 40 |
25 25 25 25 25 25 25 |
244 244 258 258 258 258 258 |
36 36 36 36 36 36 40 |
22 22 22 22 22 22 22 |
210 210 224 224 224 224 224 |
158 218 204 279 252 348 252 |
FSVC12520-5 FSVC12520-8 FSVC12525-5 FSVC12525-8 FSVC12532-5 FSVC12532-8 FSVC12540-4 |
| 220 220 240 240 240 240 240 |
220 220 240 240 240 240 240 |
25 25 40 40 40 40 40 |
25 25 25 25 25 25 25 |
294 294 314 314 314 314 314 |
40 40 40 40 40 40 40 |
22 22 22 22 22 22 22 |
260 260 280 280 280 280 280 |
163 223 201 276 241 337 251 |
FSVC16020-5 FSVC16020-8 FSVC16025-5 FSVC16025-8 FSVC16032-5 FSVC16032-8 FSVC16040-4 |
| 280 280 280 280 300 |
280 280 280 280 300 |
40 40 40 40 40 |
25 25 25 25 25 |
349 349 349 349 369 |
50 50 50 50 50 |
22 22 22 22 22 |
315 315 315 315 335 |
358 508 434 626 452 |
فدي في سي 20025-5 فدي في سي 20025-8 فدي في سي 20032-5 فدي في سي 20032-8 فدي في سي 20040-4 |
