صلابة عزم الدوران العالية والصلابة اللحظية، وقدرة تحميل كبيرة في كلا الاتجاهين الشعاعي وعزم الدوران

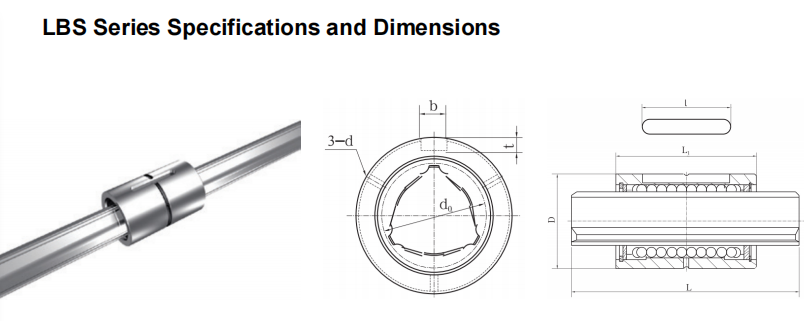

| نموذج رقم: | قطر رمح الاسمي | القطر الخارجي | طول الكم | أقصى طول رمح | عرض المفتاح | عمق المفتاح | طول المفتاح | ثقب الزيت | عزم الدوران الأساسي المقدر | تصنيف الحمل الأساسي (شعاعي) | |||||
| d0 | D | L1 | L | b | t | 1 | d | عزم الدوران الديناميكي CT | عزم الدوران الثابت COT | الحمل الديناميكي المقدر | الحمل الثابت المقدر | ||||
| نانومتر | نانومتر | C (كيلو نيوتن) | ثاني أكسيد الكربون (كيلو نيوتن) | ||||||||||||
| رطل 15 | 15 | 23 | 0 -0.013 | 40 | 0 -0.3 | 400 | 3.5 : 8 | 2 | 0 -0.3 | 20 | 2 | 27.8 | 65.2 | 3.9 | 8.1 |
| رطل 20 | 20 | 30 | 0 -0.013 | 50 | 0 -0.3 | 600 | 4 : 8 | 25 | +0.1 0 | 26 | 3 | 62.3 | 135.2 | 6.6 | 12.7 |
| رطل 25 | 25 | 38 | 0 -0.016 | 60 | 0 -0.3 | 800 | 5 : 8 | 3 | +0.2 0 | 36 | 3 | 127.3 | 268.3 | 10.9 | 20.2 |
| رطل 30 | 30 | 45 | 0 -0.016 | 70 | 0 -0.3 | 1400 | 6 : 8 | 3 | +0.2 0 | 40 | 3 | 155.7 | 318.7 | 11.1 | 20 |
| رطل 32 | 32 | 48 | 0 -0.016 | 70 | 0 -0.3 | 1400 | 8 : 8 | 4 | +0.2 0 | 40 | 3 | 236.4 | 459.9 | 15.8 | 27.1 |
| رطل 40 | 40 | 60 | 0 -0.019 | 90 | 0 -0.3 | 1500 | 10 : 8 | 5 | +0.2 0 | 56 | 4 | 548 | 1081.9 | 29.3 | 50.9 |
| رطل 50 | 50 | 75 | 0 -0.019 | 100 | 0 -0.3 | 1500 | 14 : 8 | 5.5 | +0.2 0 | 60 | 4 | 880.6 | 1711.6 | 37.7 | 64.5 |
| رطل 70 | 70 | 100 | 0 -0.022 | 110 | 0 -0.3 | 1700 | 18 : 8 | 6 | +0.1 0 | 68 | 2 | 2488 | 4141.1 | 76.1 | 111.5 |
| رطل 85 | 85 | 120 | 0 -0.022 | 140 | 0 -0.3 | 1900 | 20 : 8 | 7 | +0.1 0 | 80 | 3 | 3978 | 6927.4 | 100.2 | 153.6 |
| رطل 100 | 100 | 140 | 0 -0.025 | 160 | 0 -0.4 | 1900 | 28 : 8 | 9 | +0.1 0 | 93 | 3 | 6905.9 | 11737.2 | 147.9 | 221.3 |

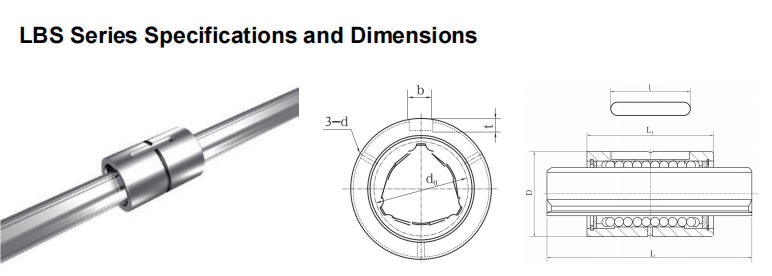

| نموذج رقم: | قطر رمح الاسمي | القطر الخارجي | طول الكم | أقصى طول رمح | عرض المفتاح | عمق المفتاح | طول المفتاح | ثقب الزيت | عزم الدوران الأساسي المقدر | تصنيف الحمل الأساسي (شعاعي) | |||||
| d0 | D | L1 | L | b | t | - | d | عزم الدوران الديناميكي CT | عزم الدوران الثابت COT | الحمل الديناميكي المقدر | الحمل الثابت المقدر | ||||
| نانومتر | نانومتر | C (كيلو نيوتن) | ثاني أكسيد الكربون (كيلو نيوتن) | ||||||||||||
| رطل 15 لتر | 15 | 23 | 0 -0.013 | 50 | 0 -0.3 | 400 | 3.5 : 8 | 2 | 0 -0.3 | 20 | 2 | 38.9 | 105.9 | 5.5 | 13.3 |
| رطل 20 لتر | 20 | 30 | 0 -0.013 | 60 | 0 -0.3 | 600 | 4 : 8 | 2.5 | +0.1 0 | 26 | 3 | 100 | 270.5 | 10.719 | 25.499 |
| رطل 25 لتر | 25 | 38 | 0 -0.016 | 70 | 0 -0.3 | 800 | 5 : 8 | 3 | +0.2 0 | 36 | 3 | 152 | 345 | 13 | 26 |
| رطل 30 لتر | 30 | 45 | 0 -0.016 | 80 | 0 -0.3 | 1400 | 4 : 8 | 3 | +0.2 0 | 26 | 3 | 192.2 | 425.8 | 16.3 | 33.1 |
| رطل 32 لتر | 32 | 48 | 0 -0.016 | 80 | 0 -0.3 | 1400 | 8 : 8 | 4 | +0.2 0 | 40 | 3 | 288.9 | 613.2 | 19.3 | 36.1 |
| رطل 40 لتر | 40 | 60 | 0 -0.019 | 100 | 0 -0.3 | 1500 | 10 : 8 | 5 | +0.2 0 | 56 | 4 | 651.9 | 1390.9 | 34.9 | 65.5 |
| رطل 50 لتر | 50 | 75 | 0 -0.019 | 112 | 0 -0.3 | 1500 | 14 : 8 | 55 | +0.2 0 | 60 | 4 | 1048 | 2200.7 | 44.9 | 82.9 |
| رطل 60 لتر | 60 | 90 | 0 -0.022 | 127 | 0 -0.3 | 1500 | 16 : 8 | 6 | +0.2 0 | 70 | 4 | 2135.9 | 4172.9 | 76.2 | 131.1 |
| رطل 70 لتر | 70 | 100 | 0 -0.022 | 135 | 0 -0.3 | 1700 | 18 : 8 | 6 | +0.1 0 | 68 | 4 | 3153.4 | 5797.6 | 96.5 | 156.1 |
| رطل 85 لتر | 85 | 120 | 0 -0.022 | 155 | 0 -0.3 | 1900 | 20 : 8 | 7 | +0.1 0 | 80 | 5 | 4437.2 | 8082 | 111.8 | 179.2 |
| رطل 100 لتر | 100 | 140 | 0 -0.025 | 175 | 0 -0.4 | 1900 | 28 : 8 | 9 | +0.1 0 | 93 | 5 | 6943.8 | 11737.2 | 148.7 | 221.3 |
| رطل 120 لتر | 120 | 160 | 0 -0.025 | 200 | 0 -0.4 | 1900 | 28 : 8 | 9 | +0.1 0 | 123 | 6 | 10153.5 | 18779.5 | 181.3 | 295 |
| رطل 150 لتر | 150 | 205 | 0 -0.029 | 250 | 0 -0.4 | 1900 | 32 : 8 | 10 | +0.1 0 | 157 | 6 | 19564.1 | 33532.7 | 279.4 | 421.5 |
