مجهزة بقدرة تحميل متساوية في أربعة اتجاهات، وانخفاض ارتفاع التجميع وطول المنزلق القصير
الرئيسية التطبيق
● مراكز الآلات
● مخارط NC.
● آلة الغذاء.
● آلات طحن.
● آلة التصنيع باستخدام الحاسب الآلي.
● ماكينات القطع الثقيلة .
● ماكينة التخريم.
● آلة حقن صب.
● معدات الأتمتة.
● معدات النقل.
● ختم الآلة.

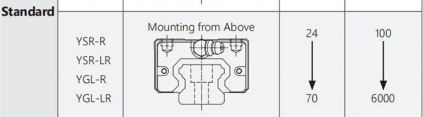

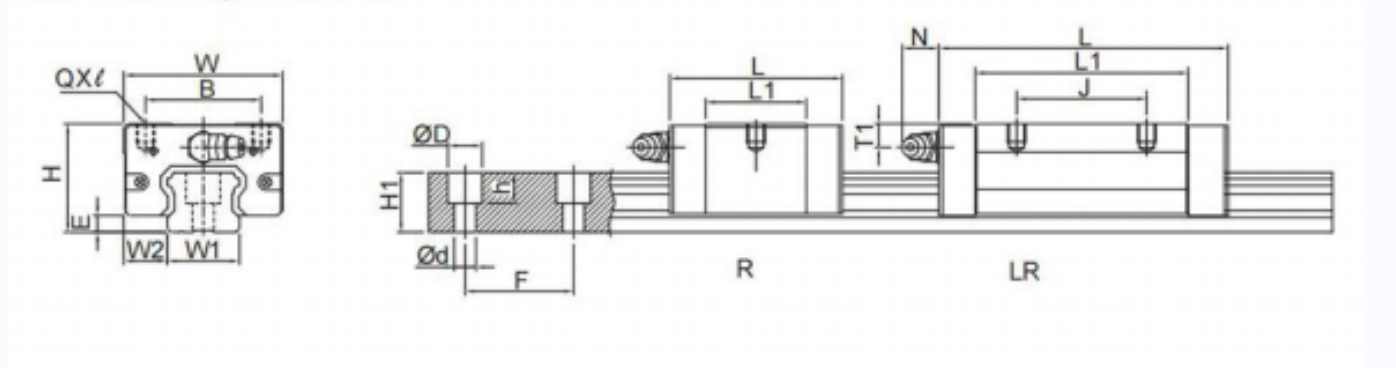

| نموذج رقم: | التجميع (مم) | أبعاد الكتلة (مم) | السكك الحديدية (مم) | |||||||||||||||
| H | W2 | E | W | B | J | L | L | QXI | T1 | ثقب الزيت | N | W1 | H1 | الصفراء | h | Ød | F | |
| YSR15R | 24 | 9.5 | 4.5 | 34 | 26 | 40.1 | 23.1 | M4X6 | 5.5 | M4X0.7 | 5.7 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | |
| YSR15LR | 26 | 56.8 | 39.8 | |||||||||||||||
| YSR20R | 28 | 11 | 6 | 42 | 32 | 50 | 29 | M5X7 | 6 | M6X1 | 12 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | |
| YSR20LR | 32 | 69.1 | 48.1 | |||||||||||||||
| YSR25R | 33 | 12.5 | 7 | 48 | 35 | 59.1 | 35.5 | M6X9 | 8 | M6X1 | 12 | 23 | 18 | 11 | 9 | 7 | 60 | |
| YSR25LR | 35 | 82.6 | 59 | |||||||||||||||
| YSR30R | 42 | 16 | 10 | 60 | 40 | 69.5 | 41.5 | M8X12 | 8 | M6X1 | 12 | 28 | 23 | 11 | 9 | 7 | 80 | |
| YSR30LR | 40 | 98.1 | 70.1 | |||||||||||||||
| YSR35R | 48 | 18 | 11 | 70 | 50 | 75 | 45 | M8X12 | 8.5 | M6X1 | 12 | 34 | 27.5 | 14 | 12 | 9 | 80 | |
| YSR35LR | 50 | 108 | 78 | |||||||||||||||

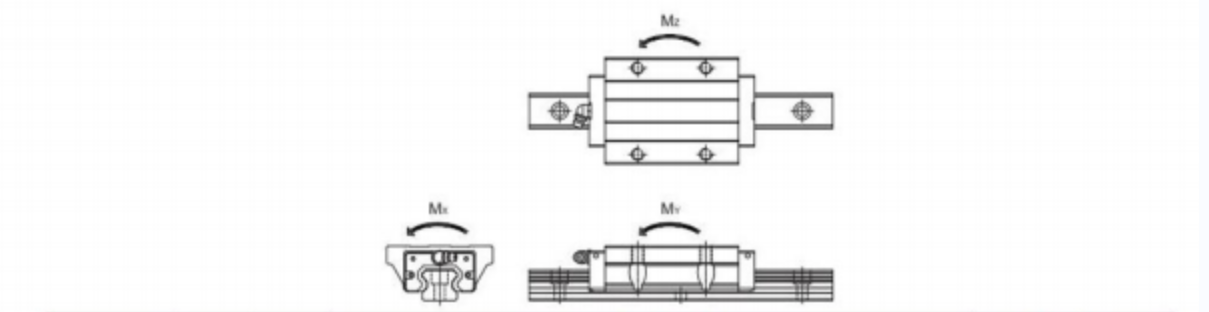

| نموذج رقم: | تصنيف الحمل (كجم) | اللحظة المسموح بها الثابتة | الوزن | ||||||
| مكس (كجم-مم) | بلدي (كجم-مم) | Mz (كجم-مم) | كتلة (كجم) | السكك الحديدية (كجم / م) | |||||
| C | Co | ||||||||
| كتلة واحدة | كتلة واحدة | كتلة مزدوجة | كتلة واحدة | كتلة مزدوجة | |||||
| YSR15R | 908 | 1471 | 10,957 | 6,420 | 33,531 | 6,420 | 33,531 | 0.09 | 1.32 |
| YSR15LR | 1206 | 2206 | 16,436 | 14,884 | 70,960 | 14,884 | 70,960 | 0.15 | |
| YSR20R | 1398 | 2140 | 21,615 | 10,700 | 59,798 | 10,700 | 59,798 | 0.15 | 2.28 |
| YSR20LR | 1896 | 3307 | 33,404 | 26,459 | 126,998 | 26,459 | 126,998 | 0.23 | |
| YSR25R | 1943 | 3002 | 34,826 | 18,725 | 97,890 | 18,725 | 97,890 | 0.25 | 3.17 |
| YSR25LR | 2581 | 4503 | 52,239 | 43,407 | 207,324 | 43,407 | 207,324 | 0.39 | |
| YSR30R | 2697 | 3962 | 55,442 | 26,950 | 154,224 | 26,950 | 154,224 | 0.48 | 4.54 |
| YSR30R | 3807 | 6483 | 90,722 | 74,970 | 355,321 | 74,970 | 355,321 | 0.77 | |
| YSR35R | 5090 | 8346 | 142,722 | 106,070 | 519,799 | 106,070 | 519,799 | 1.15 | 6.27 |
| YSR35LR | 6667 | 12274 | 209,885 | 233,977 | 1,070,533 | 233,977 | 1,070,533 | 1.54 | |

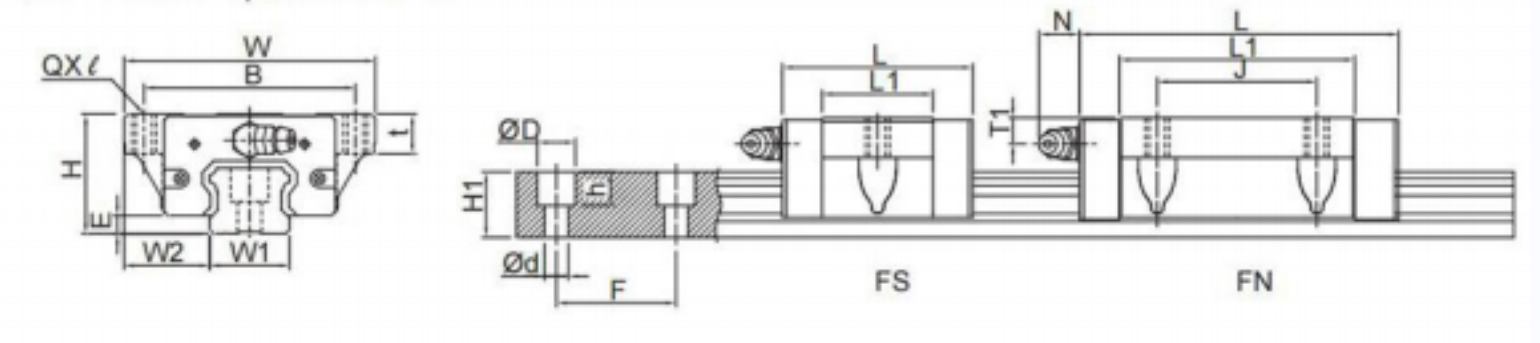

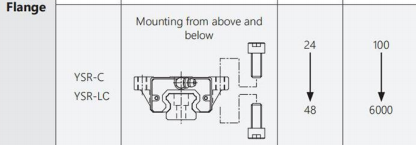

| نموذج رقم: | التجميع (مم) | أبعاد الكتلة (مم) | السكك الحديدية (مم) | ||||||||||||||||
| H | W2 | E | W | B | J | t | L | L1 | QX | T1 | ثقب الزيت | N | W1 | H1 | الصفراء | h | Ød | F | |
| YSR15C | 24 | 18.5 | 4.5 | 52 | 41 | 7 | 40.1 | 23.1 | M5X7 | 5.5 | M4X0.7 | 5.7 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | |
| YSR15LC | 26 | 56.8 | 39.8 | ||||||||||||||||
| YSR20C | 28 | 19.5 | 6 | 59 | 49 | 9 | 50 | 29 | M6X9 | 6 | M6X1 | 12 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | |
| YSR20LC | 32 | 69.1 | 48.1 | ||||||||||||||||
| YSR25C | 33 | 25 | 7 | 73 | 60 | 35 | 10 | 59.1 | 35.5 | M8X10 | 8 | M6X1 | 12 | 23 | 18 | 11 | 9 | 7 | 60 |

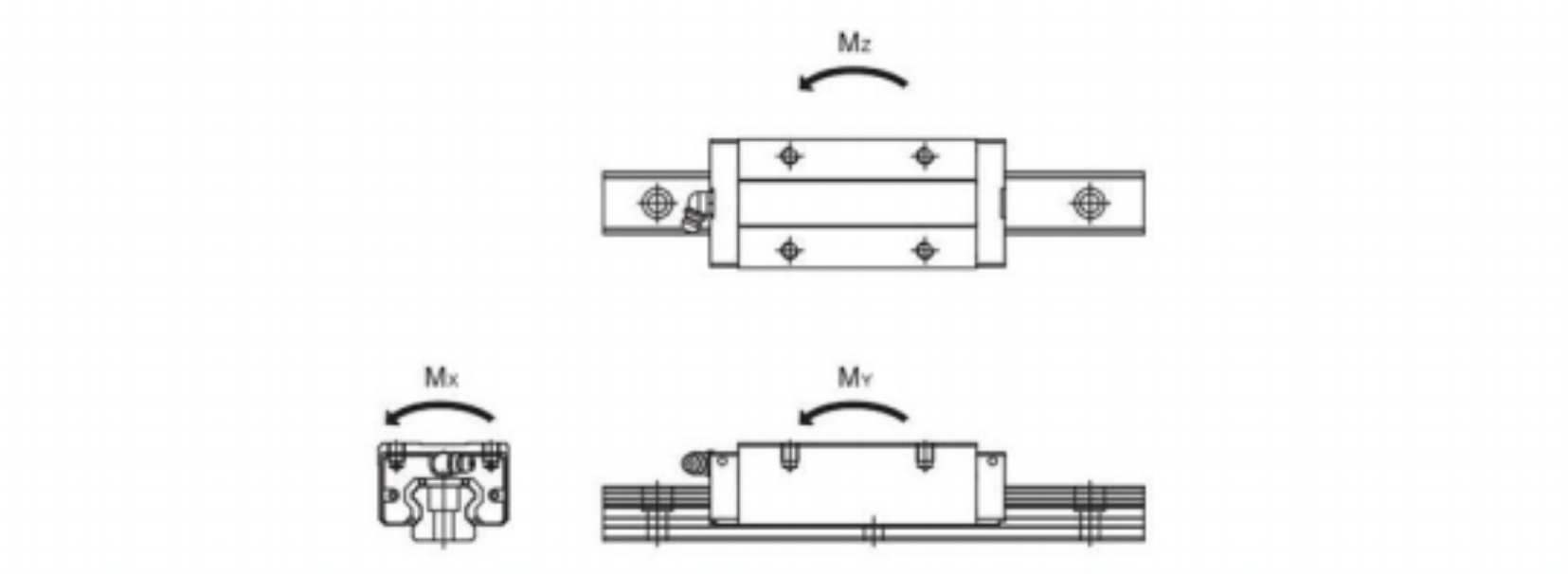

| نموذج رقم: | تصنيف الحمل (كجم) | اللحظة المسموح بها الثابتة | الوزن | ||||||
| مكس (كجم-مم) | بلدي (كجم-مم) | Mz (كجم-مم) | كتلة (كجم) | السكك الحديدية (كجم / م) | |||||
| C | Co | ||||||||
| كتلة واحدة | كتلة واحدة | كتلة مزدوجة | كتلة واحدة | كتلة مزدوجة | |||||
| YSR15C | 908 | 1471 | 10,957 | 6,420 | 33,531 | 6,420 | 33,531 | 0.12 | 1.32 |
| YSR15LC | 1206 | 2206 | 16,436 | 14,884 | 70,960 | 14,884 | 70,960 | 0.19 | |
| YSR20C | 1398 | 2140 | 21,615 | 10,700 | 59,798 | 10,700 | 59,798 | 0.19 | 2.28 |
| YSR20LC | 1896 | 3307 | 33,404 | 26,459 | 126,998 | 26,459 | 126,998 | 0.29 | |
| YSR25C | 2581 | 4503 | 52,239 | 43,407 | 207,324 | 43,407 | 207,324 | 0.51 | 3.17 |
