Home / Products / Linear guide / Cross rail
The special design of cross-arranged rollers increases the contact length between rollers and rolling grooves, achieving higher rigidity performance.

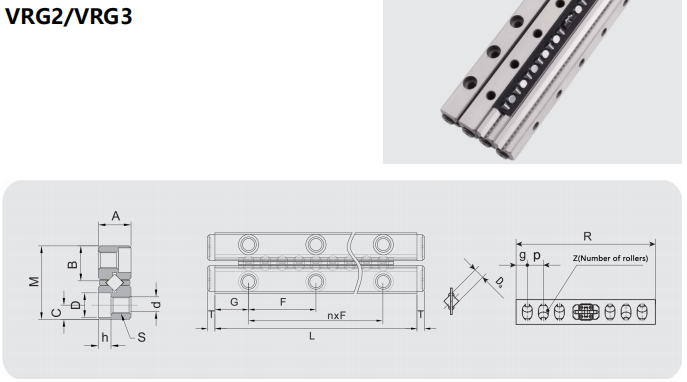

| Model | Maximum stroke mm | Main dimensions | Number of rollers z | |||||||||||||||
| Combined size | Assembly dimensions | Cylindrical roller with retainer | ||||||||||||||||
| M | A | L | nx F | G | B | C | S | d | D | h | T | Da | R | 9 | P | |||
| VRG2-30x6Z | 22 | 12 | 6 | 30 | 1x15 | 7.5 | 5.5 | 25 | M3 | 2.55 | 44 | 2 | 1.4 | 2 | 19 | 2 | 25 | 6 |
| VRG2-45x12Z | 30 | 45 | 2x15 | 30 | 12 | |||||||||||||
| VRG2-60x16Z | 40 | 60 | 3x15 | 40 | 16 | |||||||||||||
| VRG2-75x22Z | 40 | 75 | 4x15 | 55 | 22 | |||||||||||||
| VRG2-90x24Z | 60 | 90 | 5x15 | 60 | 24 | |||||||||||||
| VRG2-105x30Z | 60 | 105 | 6x15 | 75 | 30 | |||||||||||||
| VRG2-120x34Z | 70 | 120 | 7x15 | 85 | 34 | |||||||||||||
| VRG2-135x40Z | 70 | 135 | 8x15 | 100 | 40 | |||||||||||||
| VRG2-150x44Z | 80 | 150 | 9x15 | 110 | 44 | |||||||||||||
| VRG3-50x8Z | 40 | 18 | 8 | 50 | 1x25 | 12.5 | 86 | 35 | M4 | 33 | 6 | 3.1 | 1.5 | 3 | 30 | 25 | 38 | 8 |
| VRG3-75x12Z | 60 | 75 | 2x25 | 45 | 12 | |||||||||||||
| VRG3-100x18Z | 64 | 100 | 3x25 | 68 | 18 | |||||||||||||
| VRG3-125x22Z | 84 | 125 | 4x25 | 83 | 22 | |||||||||||||
| VRG3-150x28Z | 90 | 150 | 5x25 | 105 | 28 | |||||||||||||
| VRG3-175x32Z | 110 | 175 | 6x25 | 120 | 32 | |||||||||||||
| VRG3-200x38Z | 112 | 200 | 7x25 | 144 | 38 | |||||||||||||
| VRG3-225x44Z | 116 | 225 | 8x25 | 167 | 44 | |||||||||||||
| VRG3-250x48Z | 136 | 250 | 9x25 | 182 | 48 | |||||||||||||

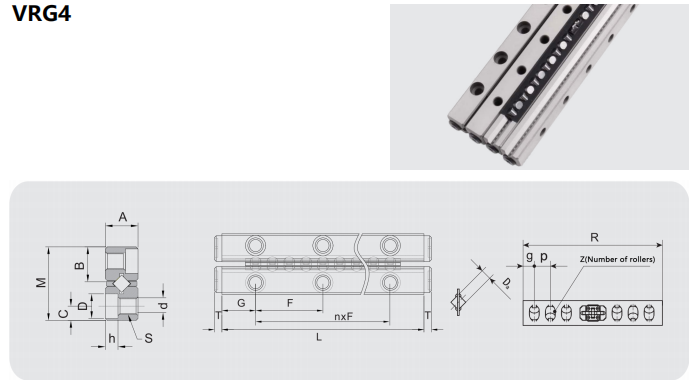

| Model | Maximum stroke mm | Main dimensions | Number of rollers z | |||||||||||||||
| Combined size | Assembly dimensions | Cylindrical roller with retainer | ||||||||||||||||
| M | A | L | nxF | G | B | C | 5 | d | D | h | Da | R | 9 | P | ||||
| VRG4-80x10Z | 64 | 22 | 11 | 80 | 1x40 | 20 | 10.6 | 45 | MS | 43 | 7.5 | 41 | 2 | 4 | 48 | 3 | 4.8 | 10 |
| VRG4-120*16Z | 86 | 120 | 2x40 | 77 | 16 | |||||||||||||
| VRG4-160x22Z | 110 | 160 | 3x40 | 105 | 22 | |||||||||||||
| VRG4-200x28Z | 132 | 200 | 4x40 | 134 | 28 | |||||||||||||
| VRG4-240x36Z | 136 | 240 | 5x40 | 172 | 36 | |||||||||||||
| VRG4-280x42Z | 158 | 280 | 6x40 | 201 | 42 | |||||||||||||
| VRG4-320x48Z | 180 | 320 | 7x40 | 230 | 48 | |||||||||||||
