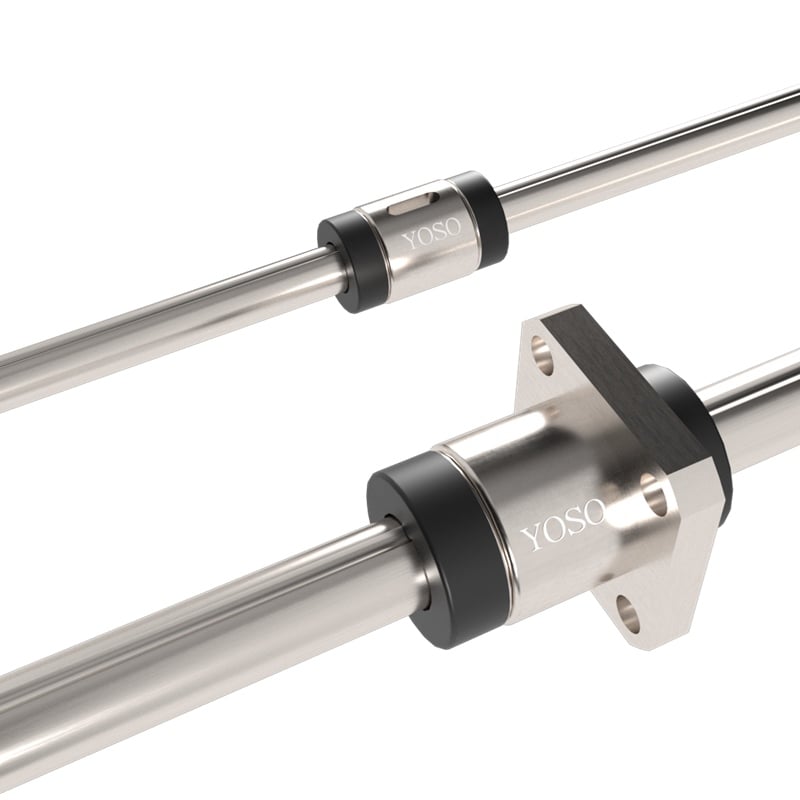

Αρχική / Προϊόντα / Σφήνα μπάλας / Σειρά SO
Οι αυλακώσεις είναι αλεσμένες και σχηματισμένες με ακρίβεια, καθιστώντας την εγκατάσταση εύκολη, ευέλικτη, υψηλή χωρητικότητα φορτίου και υψηλή ακρίβεια τοποθέτησης.
| Αρ. Μοντέλου | Διάμετρος | Σειρά | Διάσταση Παξιμάδι Spline | Διαστάσεις κλειδιού | ||||
| d | D | L | S | L1 | b | t | ||
| h7 | H8 | 0.05 0 | ||||||
| SOT008 | 8 | 2 | 15 | 25 | 14.6 | 8.5 | 25 | 1.5 |
| SOT010 | 10 | 2 | 19 | 30 | 18.2 | 11 | 3 | 18 |
| SOT012 | 12 | 2 | 21 | 35 | 23 | 15 | 3 | 1.8 |
| SOT015 | 13.6 | 2 | 23 | 40 | 27 | 20 | 3.5 | 2 |
| SOT020 | 18.2 | 2 | 30 | 50 | 33 | 26 | 4 | 25 |
| SOT025 | 22.6 | 2 | 37 | 60 | 39.2 | 29 | 5 | 3 |
| Αρ. Μοντέλου | Βασική βαθμολογία φορτίου | Βασική στρέψη | Στατική Επιτρεπτή Ροπή | Βάρος | ||||
| C | CO | CT | COT | MA1 | MA2 | Παξιμάδι Spline | Spline Άξονας | |
| kgf | kgf | kgf.m | kgf.m | kgf.m | kgf.m | g | kg / m | |
| SOT008 | 121 | 136 | 0.56 | 0.63 | 0.34 | 2.24 | 15.9 | 0.39 |
| SOT010 | 192 | 219 | 1.11 | 1.27 | 0.71 | 4.23 | 31.5 | 0.61 |
| SOT012 | 222 | 274 | 1.51 | 1.87 | 1.08 | 6.02 | 44 | 0.88 |
| SOT015 | 426 | 619 | 3.19 | 4.65 | 2.83 | 15.49 | 59.5 | 1.11 |
| SOT020 | 673 | 922 | 6.73 | 9.22 | 4.95 | 29.36 | 130 | 2.02 |
| SOT025 | 1142 | 1458 | 14.17 | 18.14 | 9.46 | 56.17 | 220 | 3.1 |
