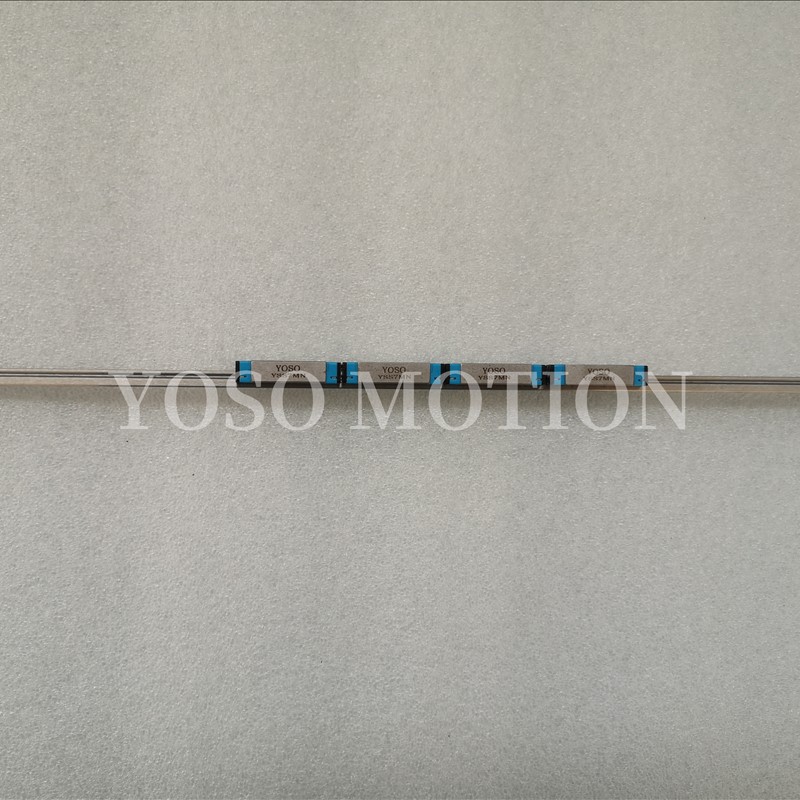

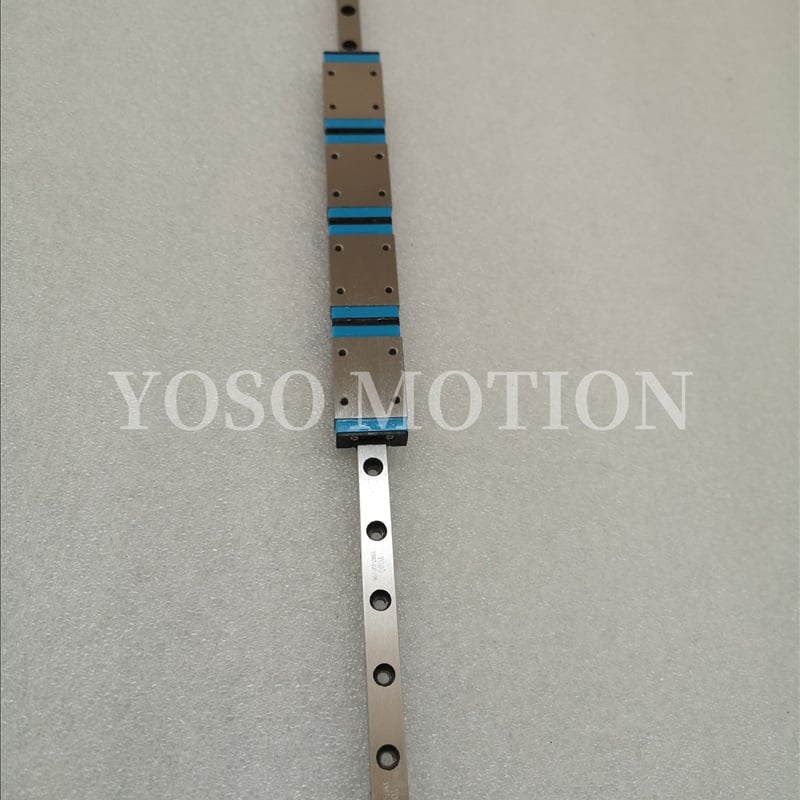

Pequeño y liviano, puede soportar cargas desde todas las direcciones y es especialmente adecuado para su uso en equipos miniaturizados.
| Modelo Nominal | Tipo de bloque | Dimensiones | Ancho del carril | |
| YS | Tamaño: Mini | 15,20,25,30,35,45,55,65 | M:Estándar | |
| Especial | Ancho: ancho | |||
| Longitud del bloque | Material del bloque | Cantidad de bloque | ||
| S:estándar | S: acero inoxidable | (Marque 1 cuando solo haya 1 bloque munner) | ||
| norte:largo | R: acero aleado | |||
| Código de accesorio | Grado de precisión | Precargar | Dos conjuntos por eje | Longitud del carril |
| Estándar (sello final + sello lateral) | norte: normal | ZF: Ligera holgura | (No es necesario marcarlo cuando solo hay un riel) | Unidad: mm |
| Alto: Alto | ZO: sin precarga | |||
| P:Precisión | Z1:Precarga ligera | |||
| Material del carril | Mecanizado especial de carriles | |||
| S: acero inoxidable | K: Riel con orificio roscado | |||
| R: acero con alto contenido de carbono | ERail con Mecanizado Especial | |||
| 型号 | Diámetro interior (mm) | Diámetro interior (mm) | Longitud de la longitud(mm) | 导轨的 固定螺栓 尺寸 | 基本 动额 定负荷 | 基本 静额 定负荷 | 容许静力矩 | 重量 | ||||||||||||||||||||
| RM Nm | Mp Nm | M, Nm | 滑块 kg | Peso kg/m | ||||||||||||||||||||||||
| H | H2 | N | W | B | B | C | L | L | G | GRAMO. | MXL | H2 | Wx | H 年 | D | h | d | P | E | (mm) | C (kN) | C1 (kN) | ||||||
| YSS3MS | 4 | 1 | 2.5 | 8 | 3.5 | 6.7 | 12 | M1.6x1.3 | - | 3 | 2.6 | - | - | 1.6 | 10 | 5 | M1.6x1 | 0.19 | 0.32 | 0.6 | 0.4 | 0.4 | - | |||||
| YSS 3MN | 5.5 | 10.7 | 16 | M2x13 | 0.3 | 0.58 | 0.9 | 1.1 | 11 | - | ||||||||||||||||||
| YSS5MS | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.7 | 16 | - | - | M2x2 | - | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | M2x6 | 0.34 | 0.56 | 17 | 1 | 1 | - | |
| YSS SMN | - | 12.7 | 19 | 0.48 | 0.92 | 24 | 2.1 | 21 | - | |||||||||||||||||||
| YSS7MS | 8 | 15 | 5 | 17 | 12 | 2.5 | 8 | 13.5 | 22.5 | . | Φ12 | M2x2.5 | 1.5 | 7 | 4.8 | 4.2 | 2.3 | 2.4 | 15 | 5 | M2x6 | 0.98 | 1.24 | 4.70 | 2.84 | 2.84 | 0.010 | 0.22 |

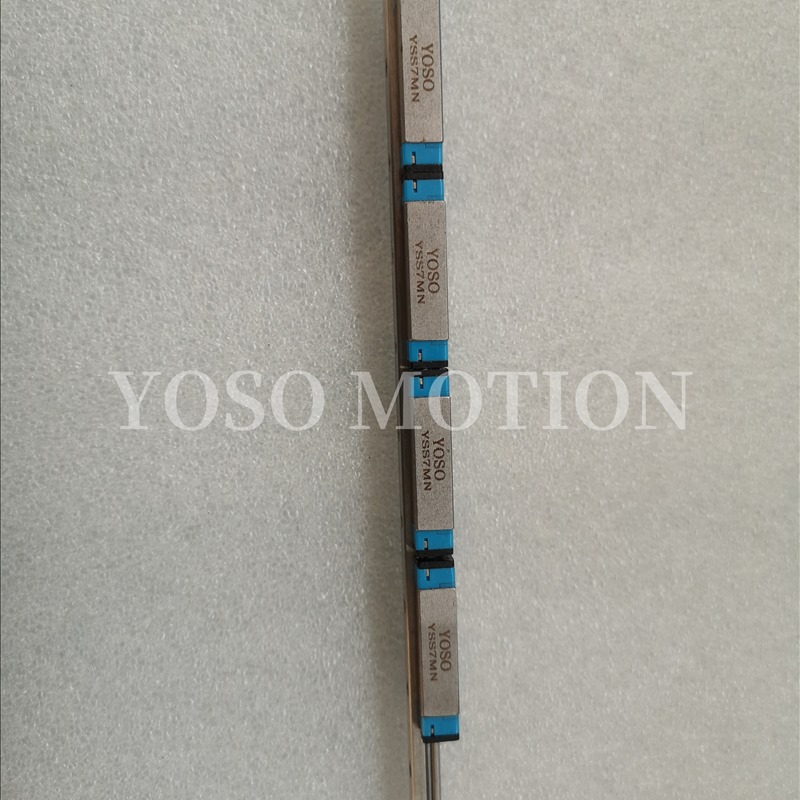

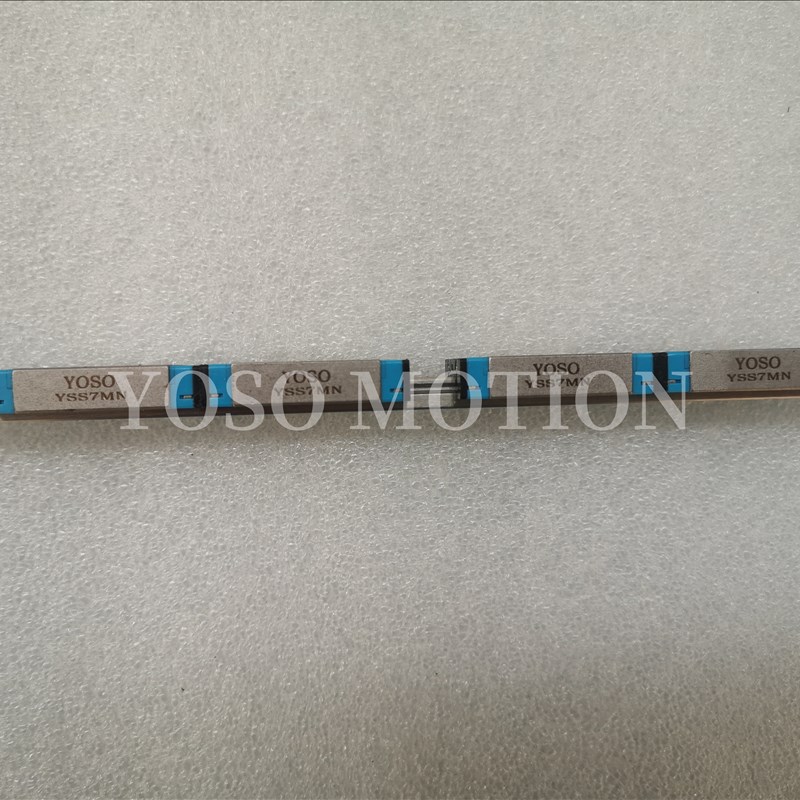

| YSS 7MN | 13 | 21.8 | 30.8 | 1.37 | 1.96 | 7.64 | 4.80 | 4.80 | 0.015 | |||||||||||||||||||
| YSS9MS | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 18.9 | 28.9 | Φ12 | M3x3 | 1.8 | 9 | 6.5 | 6 | 3.5 | 3.5 | 20 | 7.5 | M3x8 | 1.86 | 2.55 | 11.76 | 7.35 | 7.35 | 0.016 | 0.38 | |
| YSS 9MN | 16 | 29.9 | 39.9 | 2.55 | 4.02 | 19.60 | 18.62 | 18.62 | 0.026 | |||||||||||||||||||
| YSS12MS | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.7 | 34.7 | - | Φ1.4 | M3x3.5 | 2.5 | 12 | 8 | 6 | 4.5 | 3.5 | 25 | 10 | M3x8 | 2.84 | 3.92 | 25.47 | 13.81 | 13.81 | 0.034 | 0.65 |
| YSS 12MN | 20 | 32.4 | 45.4 | 3.72 | 5.88 | 39.22 | 36.26 | 36.26 | 0.054 | |||||||||||||||||||
| YSS15MS | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 26.7 | 42.1 | 4.5 | M3 | M3x4 | 3 | 15 | 10 | 6 | 4.5 | 3.5 | 40 | 15 | M3x10 | 4.61 | 5.59 | 45.08 | 21.56 | 21.56 | 0.059 | 1.06 |
| YSS 15MN | 25 | 43.3 | 58.8 | 6.37 | 9.11 | 73.50 | 57.82 | 57.82 | 0.092 | |||||||||||||||||||
| 型号 | Diámetro interior (mm) | Diámetro interior (mm) | Longitud de la longitud(mm) | 导轨的 固定螺栓 尺寸 | 基本 动额 定负荷 | 基本 静额 定负荷 | 容许静力矩 | 重量 | |||||||||||||||||||||
| RM Nm | Mp Nm | M, Nm | 滑块 kg | Peso kg/m | |||||||||||||||||||||||||
| H | H2 | N | W | B | B3 | C | Hay | L | G | Gn | MXL | H2 | Wa | W3 | H | D | h | d | P | E | (mm) | C (kN) | C (kN) | ||||||
| YSS 3WS | 4.5 | 1 | 3 | 12 | 4.5 | 10 | 15.2 | - | - | M2x1.4 | - | 6 | - | 2.6 | 4 | 1.5 | 2.4 | 15 | - | M2x1 | 0.29 | 0.54 | 1.6 | 0.9 | 0.9 | - | |||
| YSS 3WN | 8 | 15.1 | 20.1 | 0.38 | 0.91 | 2.6 | 1.9 | 1.9 | - | ||||||||||||||||||||
| YSS 5WS | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.6 | - | - | M2.5x2 | - | 10 | - | 4 | 4.8 | 1.6 | 2.9 | 20 | 7.5 | M2.5x6 | 0.48 | 0.92 | 4.7 | 2.2 | 2.2 | - | |
| YSS 5WN | - | 17.6 | 24.6 | 0.63 | 1.34 | 7.0 | 4.2 | 4.2 | - | ||||||||||||||||||||
| YSS 7WS | 9 | 19 | 5.5 | 25 | 19 | 3 | 10 | 21 | 31.2 | - | 1.2 | M3x3 | 1.85 | 14 | - | 5.2 | 6 | 3.2 | 3.5 | 30 | 10 | M3x6 | 1.37 | 2.06 | 15.7 | 7.14 | 7.14 | 0.020 | 0.51 |
| YSS 7WN | 19 | 30.8 | 41 | 177 | 3.14 | 23.45 | 15.53 | 15.53 | 0.029 | ||||||||||||||||||||
| YSS 9WS | 12 | 2.9 | 6 | 30 | 21 | 4.5 | 12 | 27.5 | 39.3 | - | o1.4 | M3x3 | 2.4 | 18 | - | 7 | 6 | 4. | 3.5 | 30 | 10 | M3x8 | 2.75 | 4.12 | 40.12 | 18.96 | 18.96 | 0.040 | 0.91 |
| YSS 9WN | 23 | 3.5 | 24 | 38.5 | 50.7 | 3.43 | 5.89 | 54.54 | 34 | 34.00 | 0.057 | ||||||||||||||||||
| YSS 12WS | 14 | 3.4 | 8 | 40 | 28 | 6 | 15 | 31.3 | 46.1 | - | 01.4 | M3x3.6 | 2.8 | 24 | - | 8. 5 | 8 | 4.5 | 4.5 | 40 | 15 | M4x8 | 3.92 | 5.59 | 70.34 | 27.8 | 27.80 | 0.071 | 1.49 |
| YSS 12WN | 28 | 45.6 | 60.4 | 5.10 | 8.24 | 102.70 | 57.37 | 57.37 | 0.103 | ||||||||||||||||||||
| YSS 15WS | 16 | 3.4 | 9 | 60 | 45 | 7.5 | 20 | 38 | 54.8 | 5.2 | M3 | M4x4.2 | 3.2 | 42 | 23 | 9.5 | 8 | 4.5 | 4.5 | 40 | 15 | M4x10 | 6.77 | 9.22 | 199.34 | 56.66 | 56.66 | 0.143 | 2.86 |
| YSS 15WN | 35 | 57 | 73.8 | 8.93 | 13.38 | 299.01 | 120.60 | 122.60 | 0.215 | ||||||||||||||||||||
