A través del método de contacto lineal tipo rodillo, se extiende la vida útil del riel guía. La rigidez ultraalta puede mejorar en gran medida la precisión y la carga.
Las guías lineales de la serie YGG se clasifican en tipos no intercambiables e intercambiables. Los tamaños de estos dos tipos son iguales entre sí. La principal diferencia es que los tipos intercambiables de bloques y rieles se pueden intercambiar libremente y pueden mantener una precisión de clase P. Debido al estricto control dimensional, los carriles guía lineales de tipo intercambiable son una buena elección para los clientes cuando no es necesario combinar los rieles para un eje. El número de modelo de la serie YGG identifica el tamaño, el tipo, la clase de precisión, la clase de precarga, etc.
Código de tipo no intercambiable:
| Modelo Nominal | Tipo de bloque | Altura del tipo de ensamblaje | Dimensiones | |
| Y | G:Estándar | R: Montaje bajo | 15,20,25,30,35,45,55,65 | |
| L: Asamblea intermedia | ||||
| H:Alto ensamblaje | ||||
| Tipo de brida | Longitud del bloque Número de bloques por riel | Código de accesorio | ||
| C: Con brida | norte: normal | EX: 2 | Estándar (consulte la página A26) | |
| R Plaza | L: largo | |||
| Longitud del carril | Grado de precisión | Precargar | Dos conjuntos por eje | Mecanizado especial de carriles |
| Unidad: mm | norte: normal | ZF: Ligera holgura | II | U: Riel con orificio roscado |
| Alto: Alto | ZO: Sin precarga | E:Carril con mecanizado especial | ||
| P:Precisión | Z1:Precarga ligera | |||
| SP: superprecisión | Z2:Precarga media | |||
| ARRIBA: Ultraprecisión | Z3: Precarga pesada | |||
| Tratamiento de superficie de bloque | Tratamiento de superficies de rieles | |||
| S: Estándar | S: Estándar | |||
| B1: Oxidación negra | B1: Oxidación negra | |||
| N1: Cromado duro | N1: cromado duro | |||
| P: Fosfatado | P: Fosfatado | |||
| N3: niquelado | N3: niquelado | |||
| N4: Raydent | N4: Raydent | |||
| N5: cromado | NS: cromado | |||
| Modelo | Componente | Dimensiones del control deslizante | Especificación del engrasador | ||||||||||||||

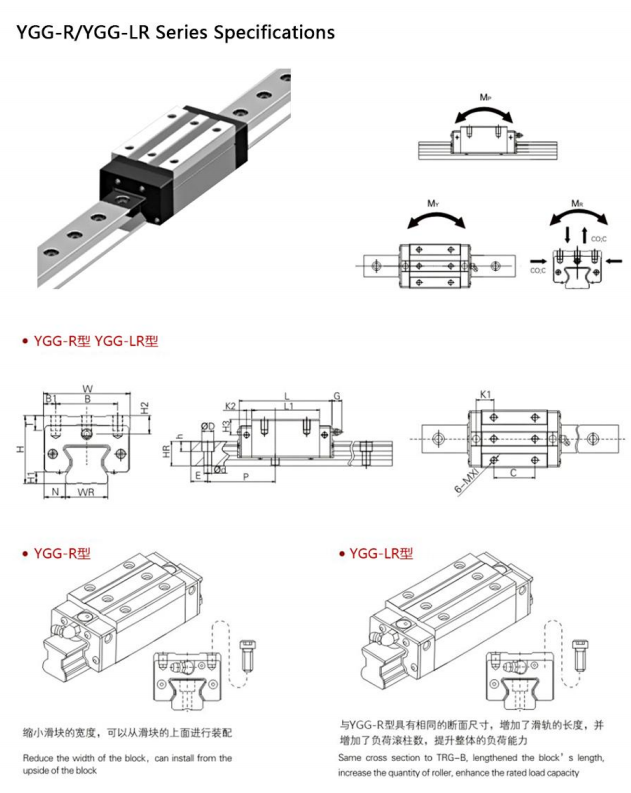

| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | MXL | T | H2 | H3 | ||
| YGG20R | 34 | 5 | 12 | 44 | 32 | 6 | 36 | 57.5 | 86 | 15.8 | 6 | 5.3 | M5XB | 8 | 8.3 | 8.3 | G-M6 |
| YGG20LR | 50 | 77.5 | 106 | 18.8 | |||||||||||||
| YGG25R | 40 | 5.5 | 12.5 | 48 | 35 | 6.5 | 35 | 64.5 | 97.9 | 20.75 | 7.25 | 12 | M6X8 | 9.5 | 10.2 | 10 | G-M6 |
| YGG25LR | 50 | 81 | 114.4 | 21.5 | |||||||||||||
| YGG30R | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 71 | 109.8 | 23.5 | 8 | 12 | MBX10 | 9.5 | 9.5 | 10.3 | G-M6 |
| YGG30LR | 60 | 93 | 131.8 | 24.5 | |||||||||||||
| YGG35R | 55 | 6.5 | 18 | 70 | 50 | 10 | 50 | 79 | 124 | 22.5 | 10 | 12 | MBX12 | 12 | 16 | 19.6 | G-M6 |
| YGG35LR | 72 | 106.5 | 151.5 | 25.5 | |||||||||||||
| YGG45R | 70 | 8 | 20.5 | 86 | 60 | 13 | 60 | 106 | 153.2 | 31 | 10 | 12.9 | M10X17 | 16 | 20 | 24 | G-PT1/8 |
| YGG45LR | 80 | 139.8 | 187 | 37.9 | |||||||||||||
| YGG55R | 80 | 10 | 23.5 | 100 | 75 | 12.5 | 75 | 125.5 | 183.7 | 37.75 | 12.5 | 12.9 | M12X18 | 17.5 | 22 | 27.5 | G-PT1/8 |
| YGG55LR | 95 | 173.8 | 232 | 51.9 | |||||||||||||
| YGG65R | 90 | 12 | 31.5 | 126 | 76 | 25 | 70 | 160 | 232 | 60.8 | 15.8 | 12.9 | M16X20 | 25 | 15 | 15 | G-PT1/8 |
| YGG65LR | 120 | 223 | 295 | 67.3 | |||||||||||||
| Modelo | Dimensiones del riel (mm) | Apretar el perno del riel | Capacidad de carga básica | Par estático permitido | Peso | ||||||||||
| WR | Ha | D | h | d | P | E | (mm) | C(NC) | Co(KN) | Señor KN-m | MP KN-m | MI KN-m | Bloque (kg) | Carril (kg / m) | |
| YGG20R | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5X20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.44 | 2.76 |
| YGG20LR | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.62 | |||||||||
| YGG25R | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6X20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.67 | 3.08 |
| YGG25LR | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.86 | |||||||||
| YGG30R | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8X25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.06 | 4.41 |
| YGG30LR | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.42 | |||||||||
| YGG35R | 34 | 30.2 | 14 | 12 | 9 | 40 | 20 | M8X25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.61 | 6.06 |
| YGG35LR | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.21 | |||||||||
| YGG45R | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12X35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.22 | 9.97 |
| YGG45LR | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.41 | |||||||||
| YGG55R | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14X45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 5.18 | 13.98 |
| YGG55LR | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 7.34 | |||||||||
| YGG65R | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16X50 | 213 | 411.6 | 16.2 | 11.59 | 11.59 | 11.04 | 20.22 |
| YGG65LR | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 15.75 | |||||||||
| Modelo | Componente | Dimensiones del control deslizante | Especificación del engrasador | ||||||||||||||||
| H | H1 | N | W | B | B1 | C | C1 | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 | ||

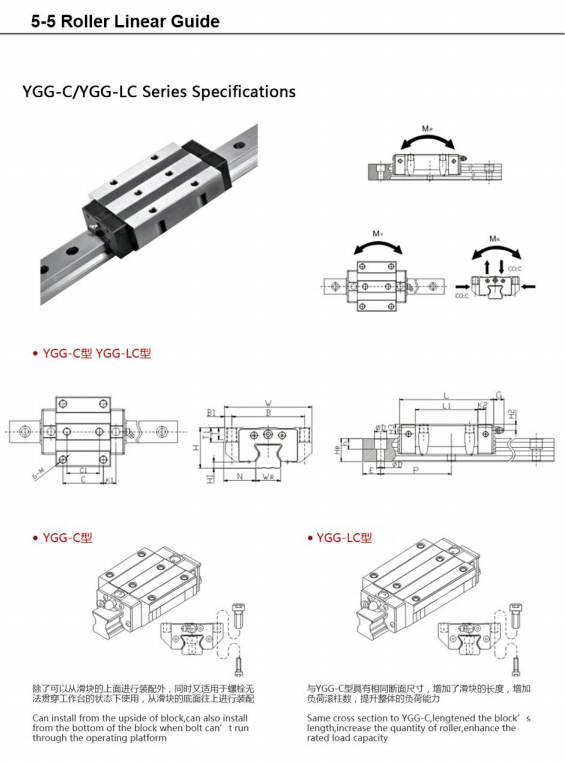

| YGG20C | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 10 | 4.3 | 4.3 | G-M6 |
| YGG20LC | 77.5 | 106 | 12.8 | ||||||||||||||||
| YGG25C | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | M8 | 9.5 | 10 | 6.2 | 6 | G-M6 |
| YGG25LC | 81 | 114.4 | 24 | ||||||||||||||||
| YGG30C | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 | 8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | G-M6 |
| YGG30LC | 93 | 131.8 | 28.5 | ||||||||||||||||
| YGG35C | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | G-M6 |
| YGG35LC | 106.5 | 151.5 | 30.25 | ||||||||||||||||
| YGG45C | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 15 | 10 | 14 | G-PT1/8 |
| YGG45LC | 139.8 | 187 | 37.9 | ||||||||||||||||
| YGG55C | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | M14 | 16 | 17 | 12 | 17.5 | G-PT1/8 |
| YGG55LC | 173.8 | 232 | 51.9 | ||||||||||||||||
| YGG65C | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | M16 | 22 | 23 | 15 | 15 | G-PT1/8 |
| YGG65LC | 223 | 295 | 72.3 | ||||||||||||||||
| Modelo | Dimensiones del riel (mm) | Apretar el perno del riel | Capacidad de carga básica | Par estático permitido | Peso | ||||||||||
| WR | HR | D | h | d | P | E | (mm) | C (KN) | Co(KN) | KN-m | KN-m | MI KN-m | Bloque (kg) | Carril (kg / m) | |
| YGG20C | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5X20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.44 | 2.76 |
| YGG20LC | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.62 | |||||||||
| YGG25C | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6X20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.67 | 3.08 |
| YGG25LC | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.86 | |||||||||
| YGG30C | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8X25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.06 | 4.41 |
| YGG30LC | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.42 | |||||||||
| YGG35C | 34 | 30.2 | 14 | 12 | 9 | 40 | 20 | M8X25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.61 | 6.06 |
| 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.21 | ||||||||||
| YGG35LC | |||||||||||||||
| YGG45C | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12X35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.22 | 9.97 |
| YGG45LC | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.41 | |||||||||
| YGG55C YGG55LC | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14X45 | 130.5 167.8 | 252 348 | 8.01 11.15 | 5.4 10.25 | 5.4 10.25 | 5.18 7.34 | 13.98 |
| YGG65C | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16X50 | 213 | 411.6 | 16.2 | 11.59 | 11.59 | 11.04 | 20.22 |
| YGG65LC | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 15.75 | |||||||||
