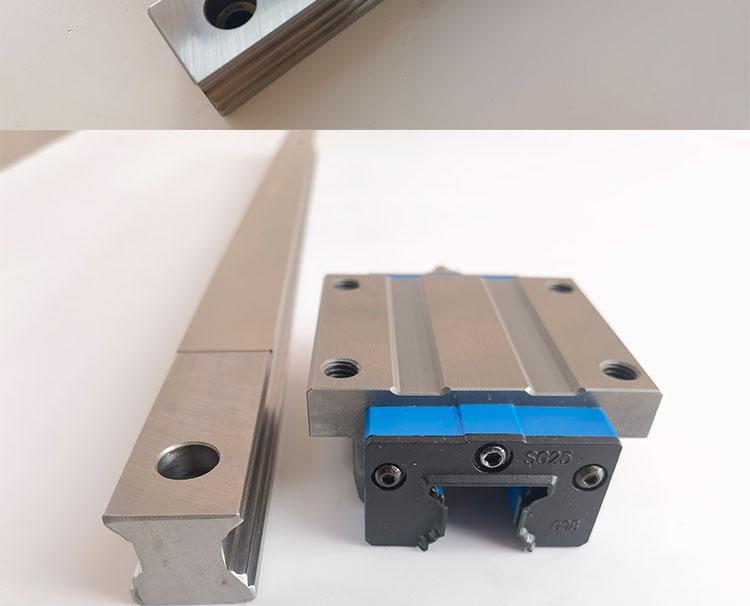

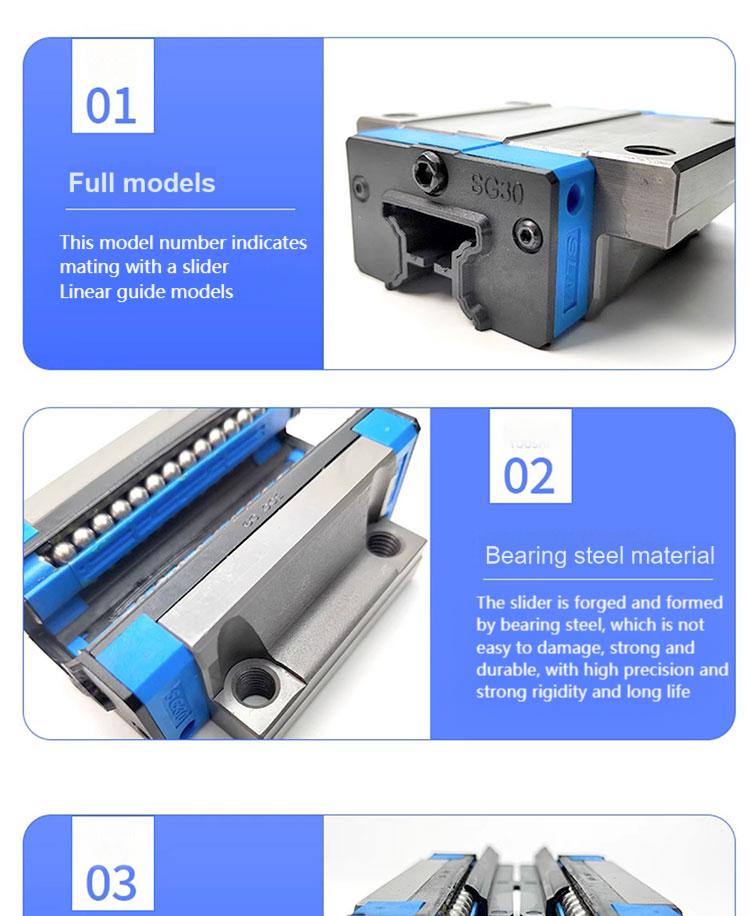

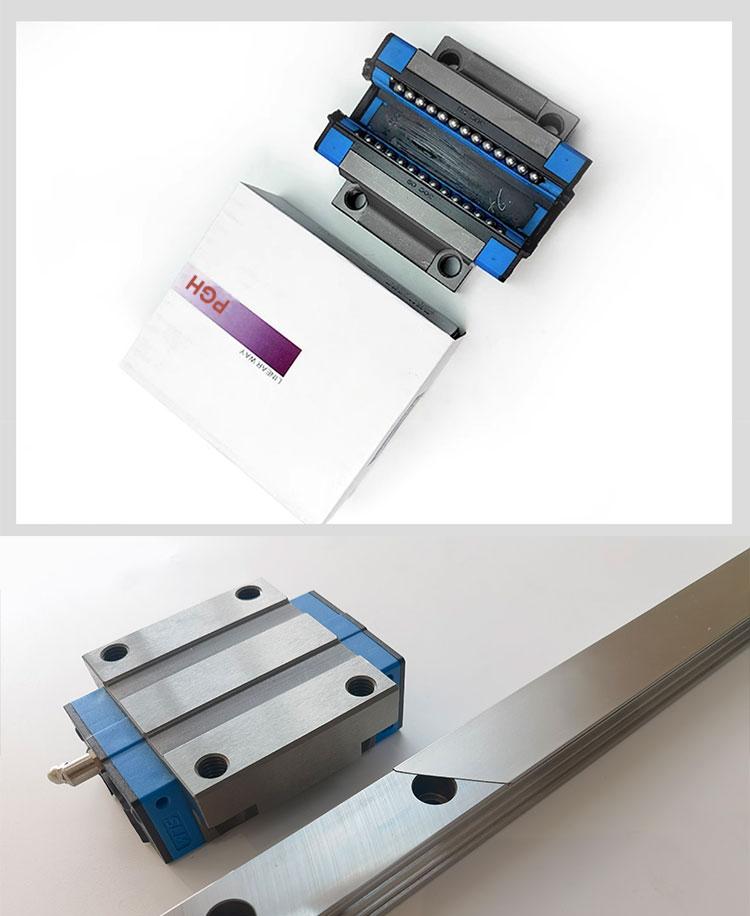

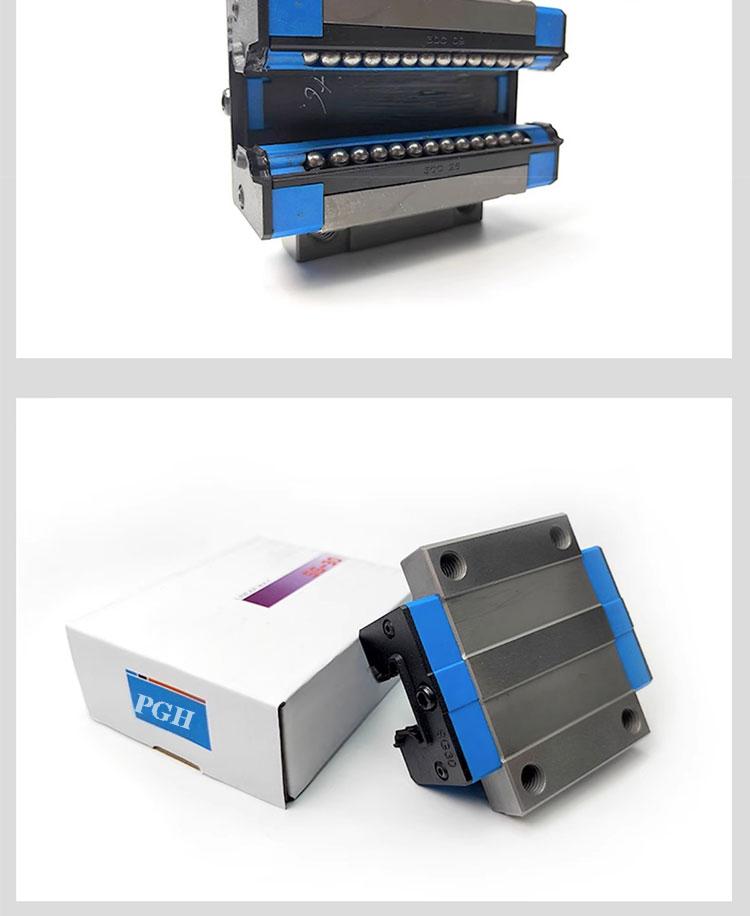

لغزنده راهنمای خطی کمربند فولادی PGH 20 25 30 35 45 دستگاه حکاکی برش ضد گرد و غبار بالا

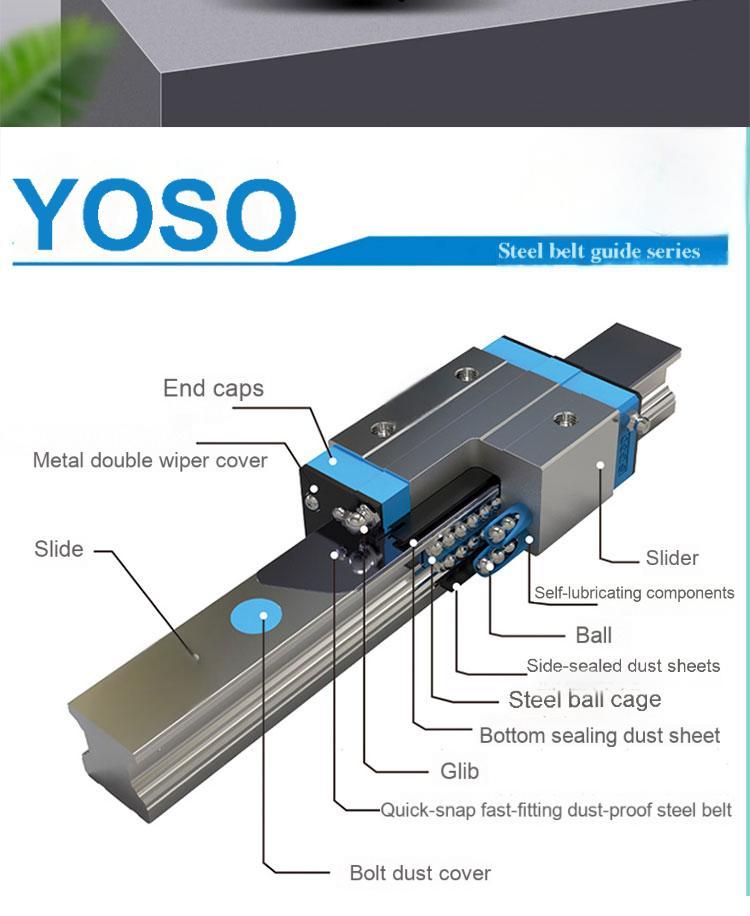

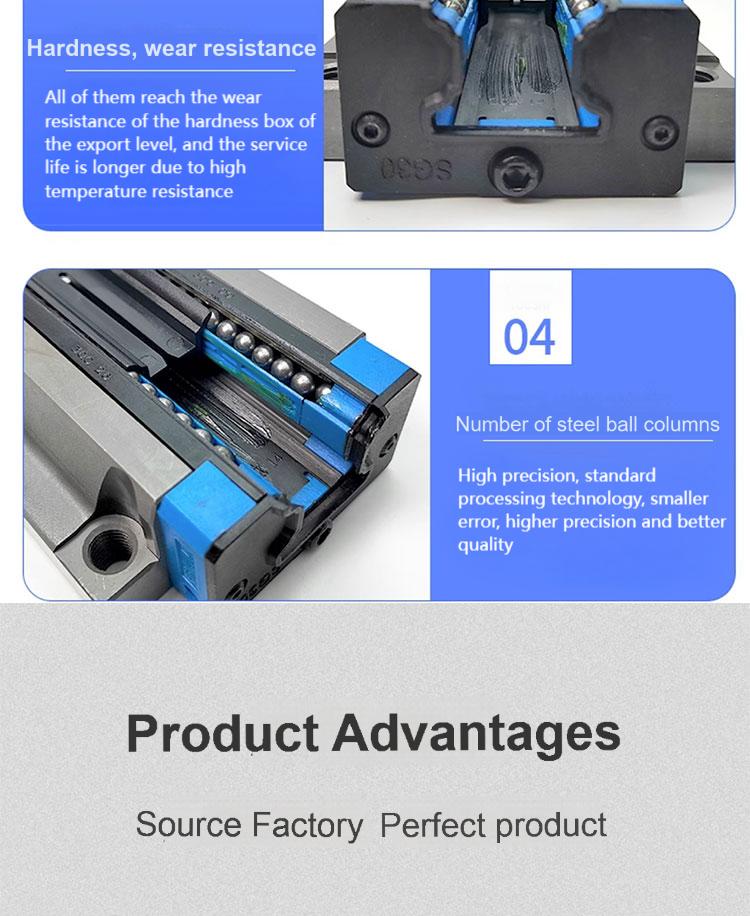

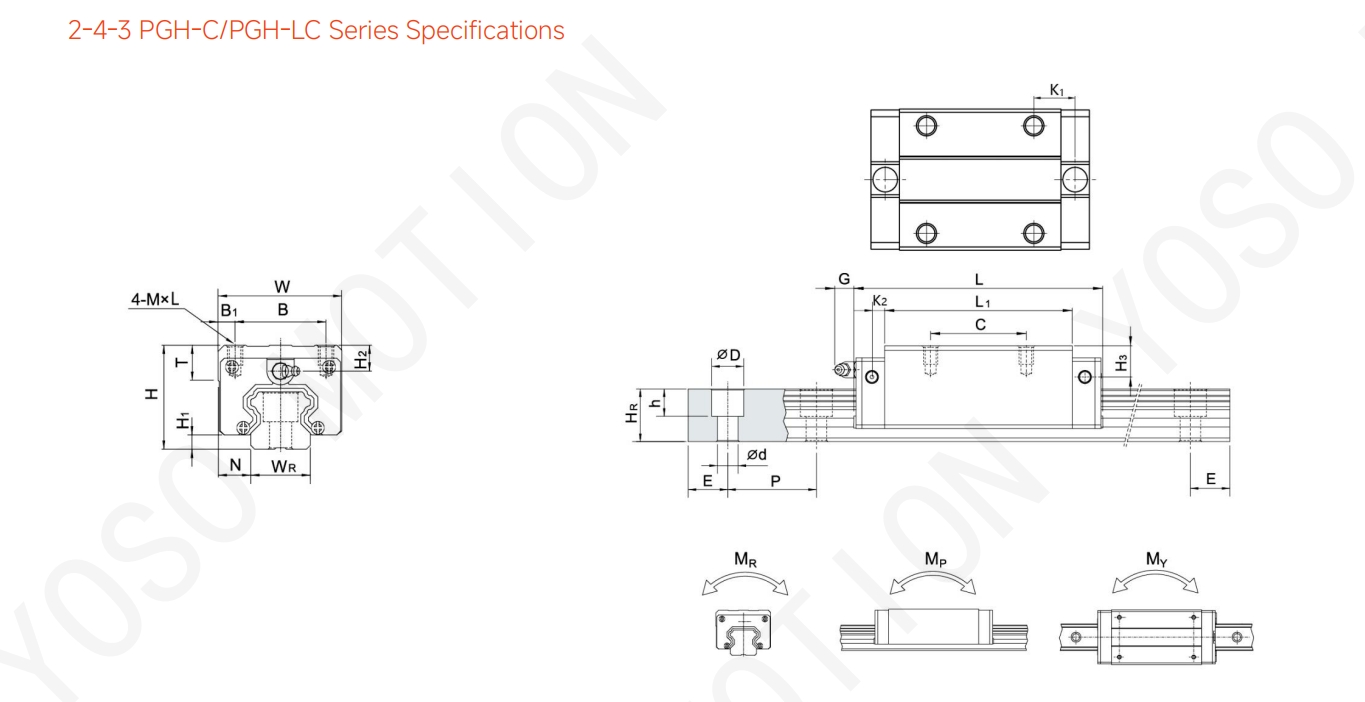

| مدل | جزء سایز (میلی متر) |
لغزنده سایز (میلی متر) | اسلای اندازه (میلی متر) | نمایش نرده تعمیر bolt ابعاد |
اساسی پویا بار رتبه |
اساسی ایستا lOAD رتبه |
مجاز ایستا لحظه |
وزن | |||||||||||||||||||||||
| لغزنده kg |
نمایش نرده کیلوگرم / متر |
||||||||||||||||||||||||||||||
| H | H₁ | N | W | B | B1 | C | L1 | L | Ki | K₂ | G | Mxl | T | H₂ | H₃ | WR | HR | D | h | d | P | E | (میلی متر) | C(kN) | Co(kN) | H₁ | Hi | Hi | |||
| PGH15C | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 394 | 61.4 | 10 | 4.85 | 5.3 | M4x5 | 6 | 8.5 | 95 | 15 | 16.3 | 75 | 5.3 | 4.5 | 60 | 20 | M4x16 | 11.76 | 19.21 | 0.12 | 0.10 | 0.10 | 0.18 | 1.45 |
| PGH20C | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 7Z5 | 12.25 | 6 | 12 | M5x6 | 8 | 6 | 7 | 20 | 18.9 | 9.5 | 8.8 | 6 | 60 | 20 | M5x16 | 18.48 | 28.63 | 0.27 | 0.20 | 0.20 | 0.30 | 2.21 |
| PGH20LC | 50 | 65.2 | 92.2 | 12.6 | 22.24 | 37.60 | 0.35 | 0.35 | 0.35 | 0.39 | |||||||||||||||||||||
| PGH25C | 40 | 5.5 | 12.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 6 | 12 | M6x8 | 8 | 10 | 13 | 23 | 23.45 | 11 | 9.2 | 7 | 60 | 20 | M6x20 | 2729 | 3945 | 0.42 | 0.33 | 0.33 | 0.51 | 3.21 |
| PGH25LC | 50 | 78.6 | 104.6 | 19.6 | 33.58 | 53.02 | 0.56 | 0.57 | 0.57 | 0.69 | |||||||||||||||||||||
| PGH30C | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 974 | 20.25 | 6 | 12 | M8x10 | 8.5 | 9.5 | 13.8 | 28 | 274 | 14 | 12.6 | 9 | 80 | 20 | M8x25 | 38.97 | 55.00 | 0.66 | 0.53 | 0.53 | 0.88 | 4.47 |
| PGH30LC | 60 | 93 | 120.4 | 21.75 | 47.59 | 73.08 | 0.88 | 0.92 | 0.92 | 1.16 | |||||||||||||||||||||
| PGH35C | 5 | 7.5 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 7 | 12 | M8x12 | 10.2 | 16 | 19.6 | 34 | 30.4 | 14 | 12.6 | 9 | 80 | 20 | M8x25 | 50.76 | 72.33 | 1.16 | 0.81 | 0.81 | 1.45 | 6.30 |
| PGH35LC | 72 | 105.8 | 138.2 | 22.5 | 61.91 | 96.12 | 1.54 | 1.40 | 1.40 | 192 | |||||||||||||||||||||
| PGH45C | 70 | 9.5 | 20.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | 10 | 12.9 | M10x17 | 16 | 18.5 | 30.5 | 45 | 39.3 | 20 | 17 | 14 | 105 | 22.5 | M12x35 | 80.69 | 110.31 | 1.98 | 1.55 | 1.55 | 2.73 | 10.41 |
| PGH45LC | 80 | 128.8 | 171.2 | 28.9 | 98.47 | 146.88 | 2.63 | 2.68 | 2.68 | 3.61 | |||||||||||||||||||||
| PGH55C | 80 | 13 | 23.5 | 100 | 75 | 12.5 | 75 | 1177 | 166.7 | 2735 | 11 | 12.9 | M12x18 | 175 | 22 | 29 | 53 | 45.3 | 23 | 20 | 16 | 120 | 30 | M14x45 | 119.02 | 159.07 | 3.69 | 2.64 | 2.64 | 4.17 | 15.08 |
| PGH55LC | 95 | 155.8 | 204.8 | 36.4 | 145.23 | 211.30 | 4.88 | 4.57 | 4.57 | 5.49 | |||||||||||||||||||||
| PGH65C | 90 | 15 | 31.5 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 14 | 129 | M16x20 | 25 | 15 | 15 | 63 | 54.3 | 26 | 22 | 18 | 120 | 35 | M16x50 | 181.22 | 240.32 | 6.65 | 4.27 | 4.27 | 700 | 21.18 |
| PGH65LC | 120 | 203.6 | 259.6 | 478 | 230.93 | 339.52 | 9.38 | 7.38 | 7.38 | 982 | |||||||||||||||||||||
| توجه: 1 کیلوگرم = 9.81 نیوتن | |||||||||||||||||||||||||||||||

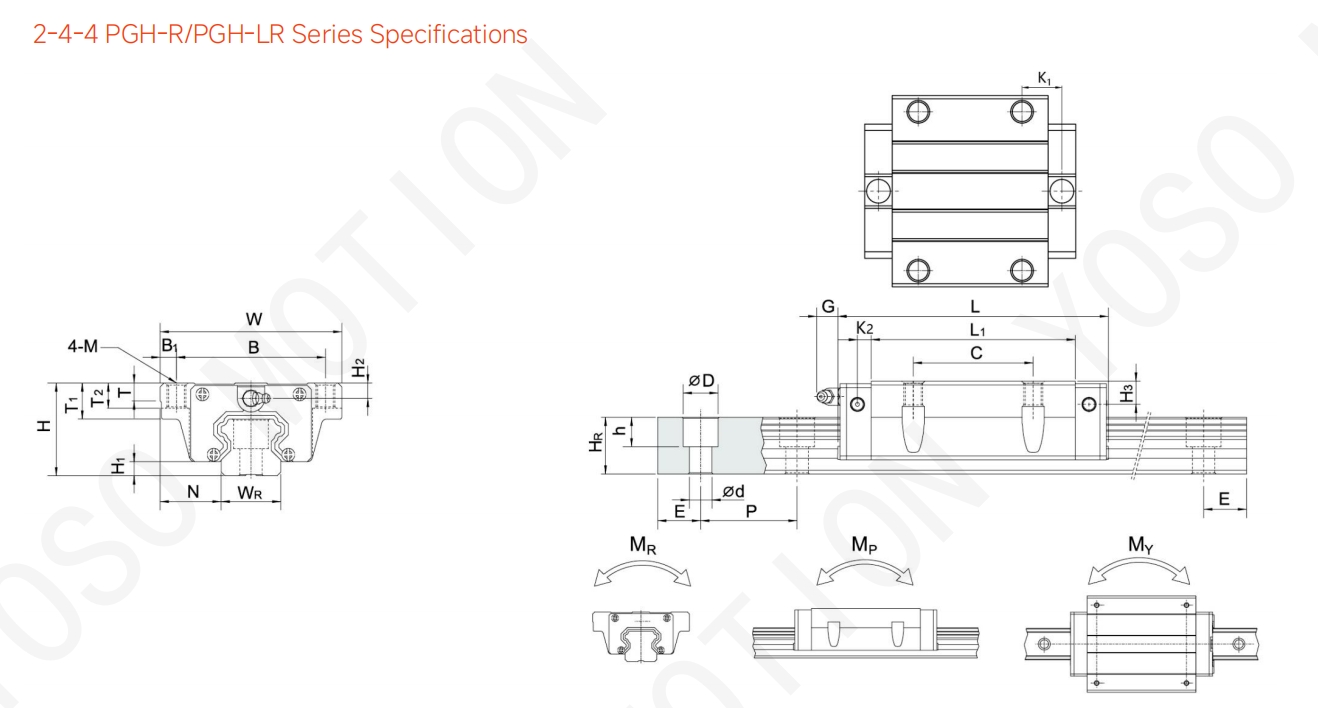

| مدل | جزء سایز (میلی متر) |
لغزنده سایز (میلی متر) | اسلای سایز (میلی متر) | نمایش رایl تعمیر بولt ابعاد |
اساسی پویا بار رتبه |
اساسی ایستا lOAD رتبه |
مجاز ایستا لحظه |
وزن | |||||||||||||||||||||||||
| لغزنده kg |
نمایش نرده کیلوگرم / متر |
||||||||||||||||||||||||||||||||
| H | H₁ | N | W | B | B1 | C | Li | L | Ki | K₂ | G | M | T | T1 | T₂ | H₂ | H₃ | WR | HR | D | h | d | P | E | (میلی متر) | C(kN) | Co(kN) | Hi | Hi | H₁ | |||
| PGH15R | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 394 | 61.4 | 8 | 4.85 | 5.3 | M5 | 6 | 89 | 6.95 | 4.5 | 5.5 | 15 | 16.3 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4x16 | 11.76 | 19.21 | 012 | 0.10 | 0.10 | 0.17 | 1.45 |
| PGH20R | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 775 | 10.25 | 6 | 12 | M6 | 8 | 10 | 9.5 | 6 | 7 | 20 | 189 | 9.5 | 8.8 | 6 | 60 | 20 | M5x16 | 18.48 | 28.63 | 0.27 | 0.20 | 0.20 | 0.40 | 2.21 |
| PGH20LR | 65.2 | 92.2 | 1Z6 | 22.24 | 37.60 | 0.35 | 0.35 | 0.35 | 0.52 | ||||||||||||||||||||||||
| PGH25R | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 10.7 | 6 | 12 | M8 | 8 | 14 | 10 | 6 | 9 | 23 | 23.45 | 11 | 92 | 7 | 60 | 20 | M6x20 | 27.29 | 39.45 | 0.42 | 0.33 | 0.33 | 0.59 | 3.21 |
| PGH25LR | 78.6 | 104.6 | 21 | 33.58 | 53.02 | 0.56 | 0.57 | 0.57 | 0.80 | ||||||||||||||||||||||||
| PGH30R | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 6 | 12 | M10 | 8.5 | 16 | 10 | 6.5 | 10.8 | 28 | 27.4 | 14 | 12.6 | 9 | 80 | 20 | M8x25 | 38.97 | 55.00 | 0.66 | 0.53 | 0.53 | 1.09 | 4.47 |
| PGH30LR | 93 | 120.4 | 25.75 | 47.59 | 73.08 | 0.88 | 092 | 092 | 1.44 | ||||||||||||||||||||||||
| PGH35R | 48 | 75 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14.6 | 7 | 12 | M10 | 10.1 | 18 | 13 | 9 | 12.6 | 34 | 30.4 | 14 | 12.6 | 9 | 80 | 20 | M8x25 | 50.76 | 72.33 | 1.16 | 0.81 | 0.81 | 1.56 | 6.30 |
| PGH35LR | 105.8 | 138.2 | 27.5 | 6191 | 96.12 | 1.54 | 1.40 | 1.40 | 2.06 | ||||||||||||||||||||||||
| PGH45R | 60 | 9.5 | 375 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 10 | 12.9 | M12 | 15.1 | 22 | 15 | 8.5 | 20.5 | 45 | 393 | 20 | 17 | 14 | 105 | 22.5 | M12x35 | 80.69 | 110.31 | 1.98 | 1.55 | 1.55 | 2.79 | 10.41 |
| PGH45LR | 128.8 | 171.2 | 289 | 98.47 | 146.88 | 2.63 | 2.68 | 2.68 | 3.69 | ||||||||||||||||||||||||
| PGH55R | 70 | 13 | 43.5 | 140 | 16 | 12 | 95 | 1177 | 166.7 | 1735 | 11 | 12.9 | M14 | 17.5 | 26.5 | 17 | 12 | 19 | 53 | 45.3 | 23 | 20 | 16 | 20 | 30 | M14x45 | 119.02 | 159.07 | 3.69 | 2.64 | 2.64 | 4.52 | 15.08 |
| PGH55LR | 155.8 | 204.8 | 36.4 | 145.23 | 211.30 | 4.88 | 4.57 | 4.57 | 5.96 | ||||||||||||||||||||||||
| PGH65R | 90 | 15 | 53.5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 14 | 12.9 | M16 | 25 | 375 | 23 | 15 | 15 | 63 | 54.3 | 26 | 22 | 18 | 150 | 35 | M16x50 | 181.22 | 240.32 | 6.65 | 427 | 4.27 | 9.17 | 21.18 |
| PGH65LR | 203.6 | 2596 | 52.8 | 230.93 | 339.52 | 9.38 | 7.38 | 7.38 | 12.89 | ||||||||||||||||||||||||
| توجه: 1 کیلوگرم = 9.81 نیوتن | |||||||||||||||||||||||||||||||||
