Le viti conduttrici ad alta precisione sono componenti di trasmissione ad alte prestazioni e sono ampiamente utilizzate nelle macchine utensili CNC, nelle apparecchiature di automazione, negli strumenti di precisione e in altri campi.

Inchiesta Contatti
  • Descrizione
1

+ 86-13636560152
[email protected]
Inchiesta

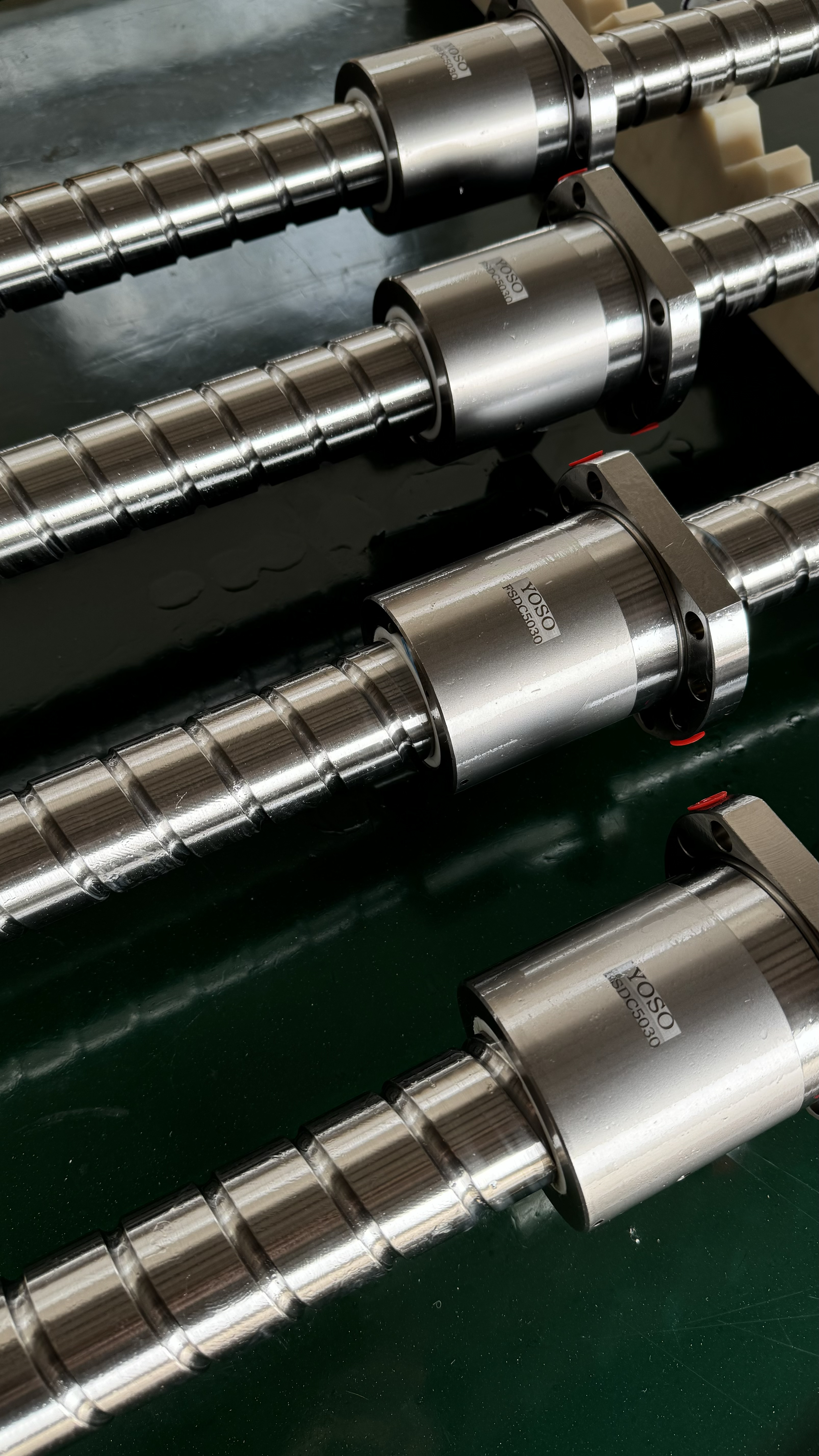

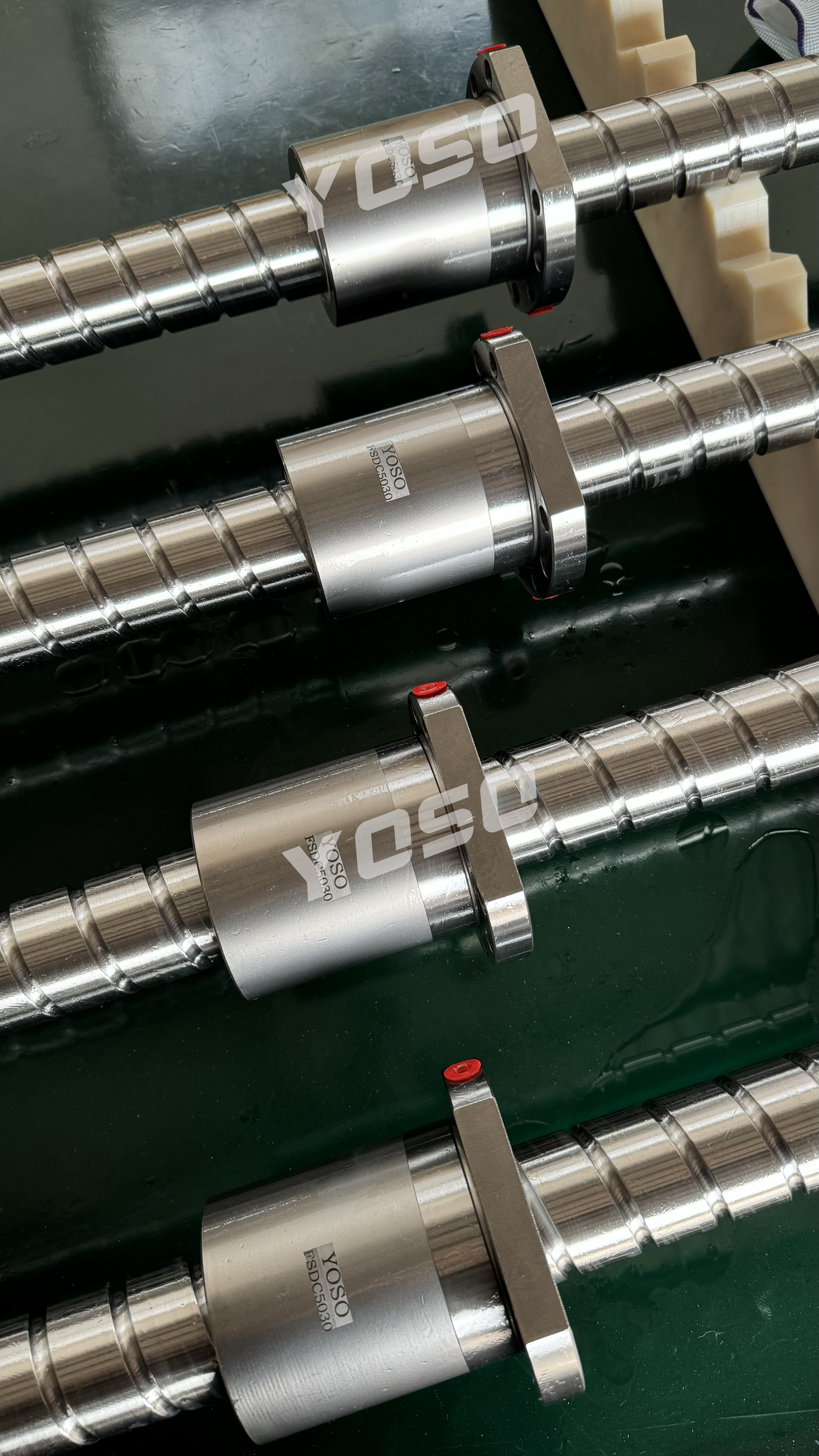

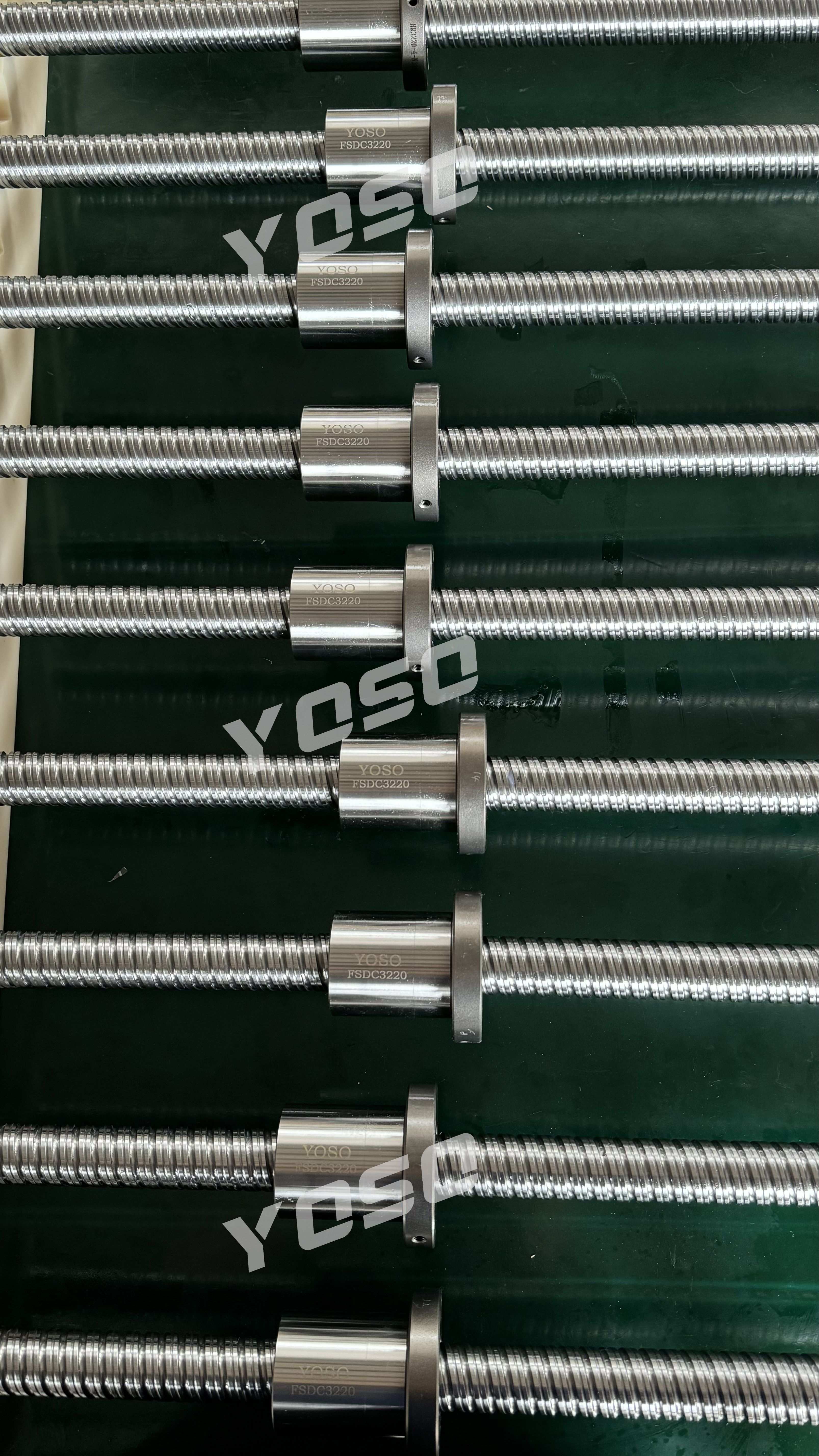

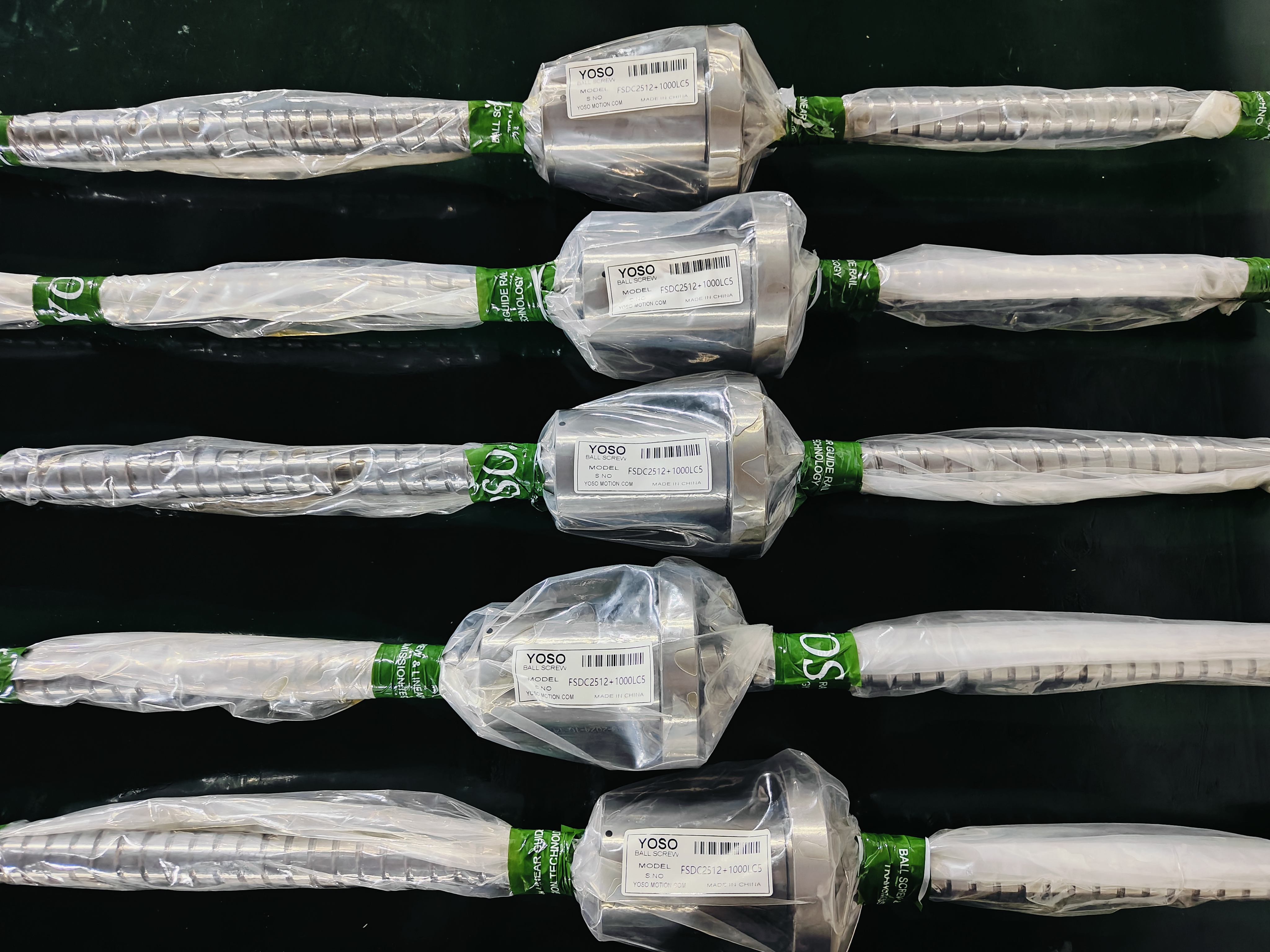

Nome del prodotto Vite ad alta precisione con dado singolo
Modello FSDC,FSIC
Precisione DO5 DO3 DO2
caratteristica Alta precisione
Di Serie Grande
Lunghezza come tua richiesta

Tipo di struttura della vite a sfere

La vite a sfere di precisione YOSO è standardizzata in 6 tipi di dadi mostrati nella figura. Inoltre, per soddisfare le esigenze dei clienti, possiamo produrre dadi non standard con forme speciali (ad esempio quadrati, intersezione degli assi, ecc.), proprietà speciali (ad esempio resistenza alle alte temperature, resistenza alla corrosione, ecc.) e specifiche eccellenti (ad esempio estensione e carico pesante). In caso di necessità, contattateci.



Specificazione

codice
Nominale
diametro		 nomina
portare
Esterno
diametro
of vite
Parte inferiore
diametro
of vite
Acciaio provvisioria
diametro		 Numero
of cicli		 Basic nominale caricare Rigidità
Kc N/m
Dinamico caricare
Ca kN		 Carico statico
CoakN

do
Pho		 d1 d₂ Dw N
Modello FSDC3210-4-J 32  10  32  26.9  6.35  4  44.7  112  663
Modello FSDC3210-5-J 32  10  32  26.9  6.35  5  54.8  141.9  824
Modello FSDC3212-4-J 32  12  32  26.9  6.35  4  44.6  111.8  670
Modello FSDC3212-5-J 32  12  32  26.9  6.35  5  54.6  141.7  832
Modello FSDC3216-4-J 32  16  32  26.9  6.35  4  44.3  111.3  675
Modello FSDC4010-4-J
Modello FSDC4010-5-J		 40
40		 10
10		 40
40		 34.9
34.9		 6.35
6.35		 4
5		 50.3
61.6		 142.4
180.3		 781
970
Modello FSDC4012-4-J
Modello FSDC4012-5-J		 40
40		 12
12		 40
40		 34.9
34.9		 6.35
6.35		  45  50.2
61.5		 142.2
180.1		 793
985
Modello FSDC4016-4-J
Modello FSDC4016-5-J		 40
40		 16
16		 40
40		 34.9
34.9		 6.35
6.35		 4
5		 50
61.2		 141.7
179.5		 806
1001
Modello FSDC5010-4-J 50  10  50  44.9  6.35  4  55.9  180.2  905
Modello FSDC5010-5-J 50  10  50  44.9  6.35  5  68.5  228.3  1125
Modello FSDC5012-4-J 50  12  50  44.9  6.35  4  55.8  180.1  925
Modello FSDC5012-5-J 50  12  50  44.9  6.35  5  68.4  228.1  1150
Modello FSDC5016-4-J 50  16  50  44.9  6.35  4  55.7  180  950
Modello FSDC5016-5-J 50  16  50  44.9  6.35  5  68.2  227.6  1180
Specificazione
codice
Nominale
diametro
Nominale
portare		    Esterno
  diametro
    portare		 Acciaio
provvisioria
diametro		 Parte inferiore
diametro
of vite		 Numero
of cicli		   Basic nominale caricare Rigidità
Kc N/m
Dinamico caricare
Ca kN		 statica caricare
Cos kN
do Pho  d₁ Dw d₂ n
FSDC6310-5 63  10    61  6.35  56.4  5  75.5  285.8  1331
FSDC6312-5 63  12   61  6.35  56.4  5  75.4  285.6  1362
FSDC6312-5 63  12   61  7.938  55.3  5  102.7  356.6  1405
FSDC6316-5 63  16   61  6.35  56.4  55  75.3  285.2  1403
FSDC6316-5 63  16   61  10  53.9  5  140  446  1506
FSDC6320-5 63  20   61  6.35  56.4  5  75.1  284.7  1426
FSDC6320-5 63  20   61  10  53.9  5  139.7  445.8  1530
FSDC6325-4 63  25   61  6.35  56.4  4  61.1  224.1  1160
FSDC6325-4 63  25   61  10  53.9  4  113.7  350.7  1244
FSDC6330-4 63  30   61  6.35  56.4  4  60.8  223.3  1164
FSDC6330-4 63  30   61  10  53.9  4  113.2  349.5  1248
FSDC6340-4 63  40   61  6.35  56.4  4  60.1  221.4  1160
FSDC6340-4 63  40   61  10  53.9  4  111.8  346.9  1242


pagnotta ASSEMBLEA Baglante olcüsü  Nome di origine
   codice
Di(g6) D2()   L₂   D₃ B D₄ D₅ TIPO T  T₁ M Li

57
57
57
57
  15
  15
  87
  87
16
16
72
72
9
9		 1  34.5   69  M8X1 70  Modello FSDC3210-4-J
34.5  69  M8X1 80  Modello FSDC3210-5-J

57
57
57
57
  15
  15
  87
  87
16
16
72
72
9
9		 34.5   69  M8X1 79  Modello FSDC3212-4-J
34.5  69  M8X1 91  Modello FSDC3212-5-J
57  57    15    87  16  72  9  34.5   69  M8X1 94  Modello FSDC3216-4-J
65
65		 65
65		   20
  20		   95
  95		 18
18		   80
  80		 9
9		 2  36   72  M8X1 72  Modello FSDC4010-4-J
36  72  M8X1 82  Modello FSDC4010-5-J
65
65		 65
65		   20
  20		   95
  95		 18
18		   80
  80		 9
9		 36   72  M8X1 80  Modello FSDC4012-4-J
36  72  M8X1 92  Modello FSDC4012-5-J
65
65		 65
65		   20
  20		   95
  95		 18
18		 80
80		 9
9		 36   72  M8X1 96  Modello FSDC4016-4-J
36  72  M8X1 112  Modello FSDC4016-5-J
75
75		 75
75		   20
  20		   118
  118		 18
18		 100
100		  11  46   92  M8X1 72  Modello FSDC5010-4-J
46  92  M8X1 82  Modello FSDC5010-5-J
75
75		 75
75		   20
  20		   118
  118		 18
18		 100
100		 11  46   92  M8X1 79  Modello FSDC5012-4-J
46  92  M8X1 91  Modello FSDC5012-5-J
75
75		 75
75		   20
  20		   118
  118		 18
18		 100
100		 11  46   92  M8X1 97  Modello FSDC5016-4-J
46  92  M8X1 113  Modello FSDC5016-5-J
             Pho  Specificazione
    codice
Di(g6) D2() L₂ D₃ B   D₄ D₅ TIPO T   T₁ M L
95  05  20     135  22    115  13.5  2  50  100  M8 × 1 91   FSDC6310-5
95  95  20     135  22    115  13.5  50  100  M8 × 1 99   FSDC6312-5
98  98  20     138  25    118  13.5  51.5  103  M8 × 1   105   FSDC6312-5
95  95  30     135  22    115  13.5  50  100  M8 × 1   119   FSDC6316-5
107  107  30     147  28    127  13.5  56  112  M8 × 1   134   FSDC6316-5
95  95  40     135  22    115  13.5  50  100  M8 × 1   138   FSDC6320-5
107  107  40     147  28    127  13.5  56  112  M8 × 1   153   FSDC6320-5
95  95  40     135  22    115  13.5  50  100  M8 × 1   138   FSDC6325-4
107  107  40     147  28    127  13.5  56  112  M8 × 1   153   FSDC6325-4
95  95  40     135  22    115  13.5  50  100  M8 × 1   158   FSDC6330-4
107  107  40     147  28    127  13.5  56  112  M8 × 1   172   FSDC6330-4
95  95  40     135  22    115  13.5  50  100  M8 × 1   198   FSDC6340-4
107  107  40     147  28    127  13.5  56  112  M8 × 1   210   FSDC6340-4


Specificazione
codice
Nominale
diametro		 nomina
portare
Esterno
diametro
of vite
Parte inferiore
diametro
of vite
Acciaio provvisioria
diametro		 Numero
of cicli		 Basic nominale caricare Rigidità
Kc N/m
Dinamico caricare
Ca kN		 statica caricare
coa kN
do Ph d₁ d₂  Dw N
FSIC1204-3 4  11.3  11.3  2.381  9.5  3  4.2  7.3  138.0
FSIC1604-3 4  15.3  15.3  2.381  13.5  3  5.2  11.0  188.0
FSIC1605-3 5  15.5  15.5  3.5  12.9  3  8.1  14.6  184.0
FSIC2004L-3 4  19.3  19.3  2.381  175  3  5.8  14.0  225.0
FSIC2004R-3 4  19.1  19.1  3  16.9  3  7.6  16.5  220.0
FSIC2005-3 5  19.5  19.5  3.5  16.9  3  9.5  19.8  229.0
FSIC2504-3 4  24.1  24.1  3  21.9  3  8.8  22.3  270.0
FSIC2505-3 5  24.5  24.5  3.5  21.9  3  10.6  25.1  273.0
FSIC2506-3 6  23.9  23.9  3.969  20.9  3  12.3  27.2  273.0
FSIC3204-3 32  4  31.1  3  28.9  3  9.9  29.1  324.0
FSIC3204-5 32  4  31.1  3  28.9  5  15.4  48.5  530.0
FSIC3205-3 32  5  31.5  3.5  28.9  3  12.3  34.3  341.0
FSIC3205-5 32  5  31.5  3.5  28.9  5  19.1  57.2  557.0
FSIC3206-3 32  6  30.9  3.969  27.9  3  14.3  37.3  343.0
FSIC3206-5 32  6  30.9  3.969  27.9  5  22.2  62.2  560.0
FSIC3208-3 32  8  30.6  5  26.9  3  19.2  45.8  354.0
FSIC3208-5 32  8  30.6  5  26.9  5  29.9  76.3  577.0
FSIC3210-3 32  10  31  5.953  26.5  3  23.9  53.4  363.0
FSIC3210-5 32  10  31  5.953  26.5  5  37.1  89.0  593.0
FSIC4005-3 40  5  39.5  3.5  36.9  3  13.4  42.3  391.0
FSIC4005-5 40  5  39.5  3.5  36.9  5  20.8  70.5  639.0
Specificazione
codice		 Nominale
diametro		 nomina
portare
Esterno
diametro
of vite		 Acciaio provvisioria
diametro
Parte inferiore
diametro
of vite		 Numero
of cicli		 Basic nominale caricare Rigidità
Kc N/m
Dinamico caricare
Ca kN		 Carico statico
CoakN
do Pho d₁ Dw d₂ N
FSIC4006-3 40  6  38.9  3.969  35.9  3  15.9  47.6  404.0
FSIC4006-5 40  6  38.9  3.969  35.9  5  24.6  79.3  660.0
FSIC4008-3 40  8  38.6  5  34.9  3  21.7  59.3  429.0
FSIC4008-5 40  8  38.6  5  34.9  5  33.7  98.8  700.0
FSIC4010-3 40  10  39.5  7.144  34.3  3  45.1  114.4  555.0
FSIC4010-5 40  10  39.5  7.144  34.3  5  70.0  190.7  905.0
FSIC4012-4 40  12  38  7.144  32.7  4  57.7  152.3  743.0
FSIC4012-5 40  12  38  7.144  32.7  5  69.9  190.4  920.0
FSIC5005-3 50  5  49  3.5  46.4  3  14.8  54.2  453.0
FSIC5005-5 50  5  49  3.5  46.4  5  23.0  90.3  742.0
FSIC5006-3 50  6  49  3.969  46  3  17.6  61.2  472.0
FSIC5006-5 50  6  49  3.969  46  5  27.4  102.0  772.0
FSIC5008-3 50  8  49  5  45.3  3  24.1  75.5  504.0
FSIC5008-5 50  8  49  5  45.3  5  37.3  125.8  823.0
FSIC5010-3 50  1  49  7.144  43.8  3  50.5  145.1  650.0
FSIC5010-5 50  10  49  7.144  43.8  5  78.3  241.8  1062.0
FSIC5012-4 50  12  49  7.144  43.8  4  64.5  193.3  875.0
FSIC5012-5 50  12  49  7.144  43.8  5  78.2  241.6  1084.0
Specificazione
    codice
nomina
diametro
nomina
portare
Esterno
diametro
of vite
Parte inferiore
diametro
ot vite		 Acciaio provvisioria
diametro		 Numero
of cicli		   Basic nominale caricare Rigidità
KcN/μm
Dinamico caricare
Ca kN		 Carico statico
CoakN
do Pn d d Dw N
FSIC6308-4 63  8  61  5  57.3  4  34.3  129.4  787.0
FSIC6308-5 63  8  61  5  57.3  5  41.6  161.7  975.0
FSIC6310-4 63  10  61  7.144  55.7  4  71.7  244.5  999.0
FSIC6310-5 63  10  61  7.144  55.7  5  86.8  305.6  1237.0
FSIC6312-4 63  12  61  7.144  55.8  4  71.6  244.4  1025.0
FSIC6312-5 63  12  61  7.144  55.8  5  86.8  305.4  1270.0
FSIC6316-4 63  16  61  10  53.8  4  112.5  338.5  1106.0
FSIC6316-5 63  16  61  10  53.8  5  136.4  423.1  1370.0
FSIC6320-4 63  20  61  10  53.8  4  112.3  337.9  1126.0
FSIC6320-5 63  20  61  10  53.8  5  136.0  422.3  1395.0
FSIC8010-4 80  10  78  7.144  72.7  4  81.4  325.8  1151.0
FSIC8010-5 80  10  78  7.144  72.7  5  98.6  407.3  1427.0
FSIC8012-4 80  12  78  7.144  72.7  4  81.4  325.7  1232.0
FSIC8012-5 80  12  78  7.144  72.7  5  98.6  407.2  1527.0
FSIC8016-4 80  16  78  10  70.8  4  122.9  419.6  1284.0
FSIC8016-5 80  16  78  10  70.8  5  1488  524.5  1591.0
FSIC8020-4 80  20  78  10  70.8  4  122.7  419.1  1314.0
FSIC8020-5 80  20  78  10  70.8  5  148.6  523.9  1627.0
FSIC10016-4 100  16  97  10  89.8  4  137.4  539.2  1506.0
FSIG10016-5 100  16  97  10  89.8  5  166.5  674.0  1866.0
FSIC10020-4 100  20  97  10  89.8  4  137.3  538.8  1552.0
FSIC10020-5 100  20  97  10  89.8  5  166.3  673.6  1924.0
FSIC12016-5 120  16  117  10  109.8  5  181.0  824.0  2083.0
FSIC12016-7 120  16  117  10  109.8  7  241.7  1153.6  2880.0
FSIC12020-5 120  20  117  10  109.8  5  180.8  823.6  2166.0
FSIC12020-7 120  20  117  10  109.8  7  241.5  1153.0  2993.0


Scanalatura installazione veloce dimensione Specificazione
codice
Di(g6) D2() L   D₃ B   D₄ Ds Ds H   D₇ M Da L
22  22  10    44  8    32  4.8  8.5  4.5    32  M2.5 16  35  FSIC1204-3
28  28  10    52  10    38  5.8  10  6    32  M6 20  37  FSIC1604-3
28  28  10    52  10    38  5.8  10  6    32  M6 22  42  FSIC1605-3
36  36  10    62  11    48  5.8  10  6    40  M6 25  38  FSIC2004L-3
36  36  10    62  11    48  5.8  10  6    40  M6 25  38  FSIC2004R-3
36  36  10    62  11    48  5.8  10  6    40  M6 25  43  FSIC2005-3
40  40  10    66  11    53  5.8  10  6    46  M6 30  38  FSIC2504-3
40  40  10    66  11    53  5.8  10  6    46  M6 30  43  FSIC2505-3
40  40  10    66  11    53  5.8  10  6    46  M6 30  49  FSIC2506-3
50
50		 50
50		   10
  10		   76
  76		   11
  11		   63
  63		 5.8
5.8		 10
10		 6
6		   56
  56		 M6
M6		 38
38		   38
  47		 FSIC3204-3
FSIC3204-5
50
50		 50
50		   10
  10
  82
  82		 13
13		   67
  67		 7
7		 12
12		 7
7		   62
  62
M6
M6		 38
38		   45
  56
FSIC3205-3
FSIC3205-5
50
50		 50
50		   10
  10		   82
  82		 13
13		   67
  67		 7
7		 12
12		 7
7		   62
  62		 M6
M6		 38
38		   51
  66		 FSIC3206-3
FSIC3206-5
50
50		 50
50		   10
  10		   82
  82		 13
13		   67
  67		 7
7		 12
12		 7
7		   38
  38		 M6
M6		 38
38		   67
  42		 FSIC3208-3
FSIC3208-5
53
53		 53
53		   15
  15		   90
  90		 15
15		   71
  71		 9
9		 15
15		 9
9		   70
  70		 M6
M6		   44
  44		   76
  99		 FSIC3210-3
FSIC3210-5
60
60		 60
60		   10
  10		   94
  94		 15
15		   75
  75		 9
9		 15
15		 9
9		   74
  74		 M6
M6		   48
  48		   47
  58		 FSIC4005-3
FSIC4005-5
Scanalatura installazione veloce dimensione Specificazione
codice
Di(g6) D2() L   D₃ B   D₄ Ds Ds H   D₇ M Da L

60
60
60
60
10
10
  94
  94
15
15
  75
  75
9
9
15
15
9
9
  74
  74
M6
M6
48
48
53
68
FSIC4006-3
FSIC4006-5

63
63
63
63
15
15
  108
  108
18
18
  85
  85
11
11
18
18
11
11
  85
  85
M6
M6
50
50
67
87
FSIC4008-3
FSIC4008-5
63
63
63
63
20
20
  108
  108
18
18
  85
  85
11
11
18
18		 11
11
  80
  80
M8x1
M8x1
52
52
78
101
FSIC4010-3
FSIC4010-5
63
63		 63
63		 20
20		   108
  108		 18
18		   85
  85		 11
11		 18
18		 11
11		   85
  85		 M8x1
M8x1		 50
50
105
116		 FSIC4012-4
FSIC4012-5
71
71		 71
71		 10
10		   110
  110		 15
15		   90
  90		 9
9		 15
15		 9
9		   84
  84		 M8x1
M8x1		 60
60		 47
58		 FSIC5005-3
FSIC5005-5
71
71		 71
71		 15
15		   110
  110		 15
15		   90
  90		 9
9		 15
15		 9
9		   84
  84		 M8x1
M8x1		 60
60		 53
68		 FSIC5006-3
FSIC5006-5
75
75		 75
75		 15
15		   118
  118		 18
18		   95
  95		 11
11		 18
18		 11
11		   90
  90		 M8x1
M8x1		 60
60		 68
84		 FSIC5008-3
FSIC5008-5
75
75		 75
75		 15
15		   118
  118		 18
18		   95
  95		 11
11		 18
18		 11
11		   90
  90		 M8x1
M8x1		 62
62		 77
102		 FSIC5010-3
FSIC5010-5
75
75		 75
75		 20
20		   118
  118		 18
18		   95
  95		 11
11		 18
18		 11
11		   90
  90		 M8x1
M8x1		 60
60		 104
123		 FSIC5012-4
FSIC5012-5
Scanalatura installazione veloce dimensione Specificazione
codice
Di(g6) D2() L  D₃ B   D₄  D₅   D₆ H  D₇ M Da L
90  90  20   132  18    110  11    18  11   104  M8 × 1 75  76  FSIC6308-4
90  90  20   132  18    110  11    18  11   104  M8 × 1 75  87  FSIC6308-5
90  90  20   138  22    112  13.5    22  13   112  M8 × 1 75  95  FSIC6310-4
90  90  20   138  22    112  13.5    22  13   112  M8 × 1 75  107  FSIC6310-5
90  90  20   138  22    112  13.5    22  13   112  M8 × 1 75  105  FSIC6312-4
90  90  20   138  22    112  13.5    22  13   112  M8 × 1 75  123  FSIC6312-5
95  95  30   148  28    118  13.5    22  13   118  M8 × 1 75  140  FSIC6316-4
95  95  30   148  28    118  13.5    22  13   118  M8 × 1 75  163  FSIC6316-5
95  95  40   148  28    118  13.5    22  13   118  M8 × 1 75  165  FSIC6320-4
95  95  40   148  28    118  13.5    22  13   118  M8 × 1 75  189  FSIC6320-5
105  105  20   156  22    130  13.5    22  13   130  M8 × 1 90  95  FSIC8010-4
105  105  20   156  22    130  13.5    22  13   130  M8 × 1 90  107  FSIC8010-5
110  110  25   158  22    132  13.5    22  13   132  M8 × 1 90  105  FSIC8012-4
110  110  25   158  22    132  13.5    22  13   132  M8 × 1 90  123  FSIC8012-5
118  118  30   168  28    140  13.5    22  13   140  M8 × 1 95  145  FSIC8016-4
118  118  30   168  28    140  13.5    22  13   140  M8 × 1 95  165  FSIC8016-5
118  118  40   168  28    140  13.5    22  13   140  M10 × 1 95  166  FSIC8020-4
118  118  40   168  28    140  13.5    22  13   140  M10 × 1 95  194  FSIC8020-5
140  140  40   204  28    170  17.5    28  17   170  M10 × 1 115  145     FSIC10016-4
140  140  40   204  28    170  17.5    28  17   170  M10X1 115  165     FSIC10016-5
140  140  40   204  28    170  17.5    28  17   170  M10 × 1 115  170     FSIC10020-4
140

160		 140  40

40		  204  28    170  17.5    28  17   170  M10 × 1 115  194     FSIC10020-5
160   225  28    190  17.5    28  17   190  M10 × 1 135  165     FSIC12016-5
160  160  40   225  28    190  17.5    28  17   190  M10 × 1 135  205     FSIC12016-7
160  160  40   225  28    190  17.5    28  17   190  M10 × 1 135  194     FSIC12020-5
160  160  40   225  28    190  17.5    28  17   190  M10 × 1 135  242     FSIC12020-7

Richiesta online

Se hai qualche suggerimento, ti preghiamo di contattarci

Contatti

Copyright © Jingpeng Machinery&Equipment (Shanghai) Co.,Ltd Tutti i diritti riservati
