부식 방지 및 유지 보수가 필요 없는 원형 가이드 레일 FDA

기능

1. 회사에서 생산한 곡선 가이드 레일의 특징: 더러운 환경, 매우 깨끗한 클린룸, 진공 환경에서 사용할 수 있습니다. 소재는 G1/G8/G3 및 회사에서 표시한 다른 소재로 만들 수 있습니다. 표준 제품, 3D 데이터도 제공할 수 있습니다.

2. 아크 가이드 레일용 다양한 부품을 별도로 판매할 수 있습니다.

3. 감속기와 서보 모터는 아크 가이드 레일에 직접 설치할 수 있습니다. YOSO에서 제공하는 아크 가이드 레일 모양은 삼각형/사각형/타원형/XNUMX열 타원 등입니다.

4. 특수 모양의 가이드 레일도 제작 가능하며, 각 호의 반경도 이용 가능합니다.

5. 가이드 레일은 회사에서 표시한 G1/G3/G8 재질로 만들 수 있습니다. 고객의 사용 환경에 따라 클린룸이나 진공실에서 사용할 수 있습니다. 거의 비자성이며 녹이 슬지 않습니다.

FDA 아크 가이드 레일 설치시 주의사항

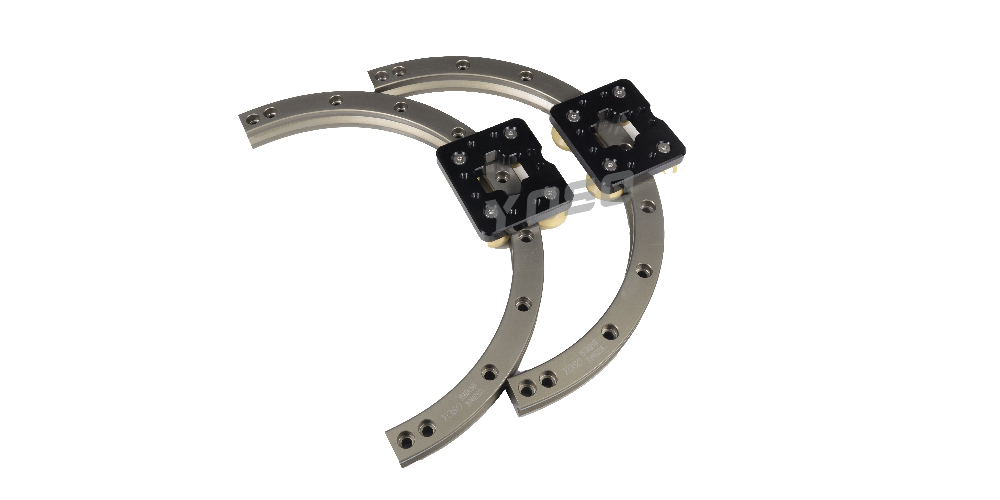

1. 그림 2는 표준 FDA-RVR 슬라이더를 보여줍니다.

2. 설계 및 설치 중에 대부분 사용자는 슬라이더에서 표준 슬라이더 길이를 초과하는 제품을 마주치게 됩니다. 이 경우 슬라이더 수를 늘리고 연결 플레이트로 고정합니다. 길이(그림 3 참조)가 길면 이 설계 및 설치 방법이 잘못되어 슬라이더가 곡선에서 매끄럽게 움직일 수 없다는 점에 유의하십시오.

3. 슬라이더를 길게 해야 하는 경우 구매 시 YOSO 회사의 관련 담당자와 사전에 협의해야 합니다. YOSO 회사는 고객의 요구 사항에 따라 슬라이더를 설계합니다(그림 4 참조). 슬라이더의 길이는 매치된 아크 가이드 레일 직경보다 작아야 한다는 점에 유의해야 합니다.

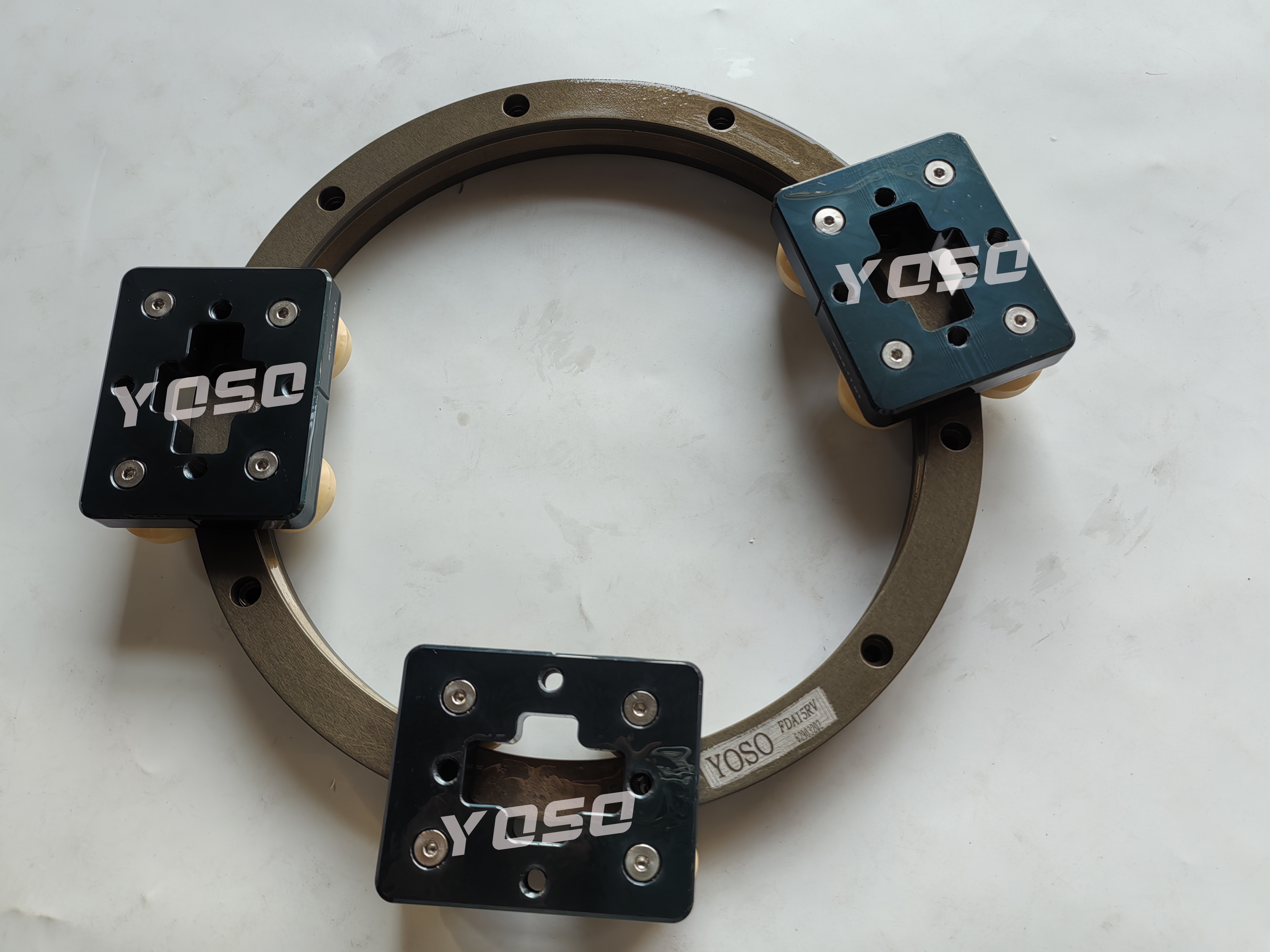

4. 많은 사람들이 모터에 연결하는 방법을 묻습니다. 이 질문이 샘플에 설명되지 않은 이유는 각 제품의 응용 기술이 다르기 때문입니다. 그러나 참고로 전원 및 전기 연결 방법은 기존 링 가이드 레일과 동일할 수 있습니다. 그림 1과 같이 가이드 레일은 동기 벨트와 일치하도록 양쪽 끝에 동기 풀리를 사용하여 연결할 수 있습니다. 가운데의 두 반원형 부분은 추가 액세서리로 설계해야 합니다.

5. 또한 FDA-RV 제품과 마찬가지로 FDA-RVR 제품도 좌우측에 위치 블록 및 동기 벨트 연결 블록 구조를 장착할 수 있습니다. 자세한 내용은 제품 FDA-RV 연결 방법을 참조하십시오.
