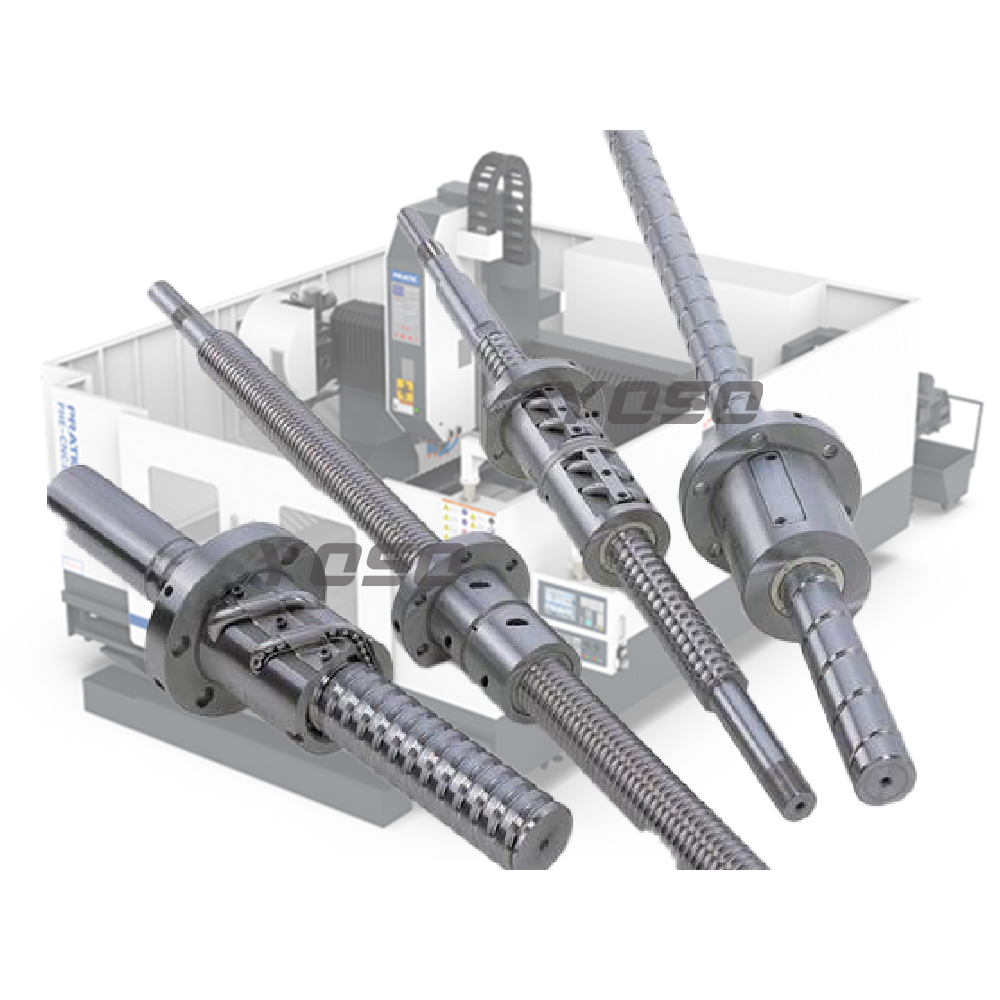

การปรับแต่งบอลสกรู การบำรุงรักษาสกรูนำเข้าในประเทศ เครื่องกลึง CNC ศูนย์เครื่องจักรกล แกนทรี เครื่องเจาะและกัด
| ชื่อผลิตภัณฑ์ | สกรูความแม่นยำสูงสำหรับศูนย์กลางเครน |
| รุ่น | เอฟเอสวีซี,เอฟดีวีซี |
| ความแม่นยำ | ซี5 ซี3 ซี2 |
| ลักษณะ | ความแม่นยำสูง |
| หุ้น | ใหญ่ |
| ความยาว | ตามที่คุณต้องการ |

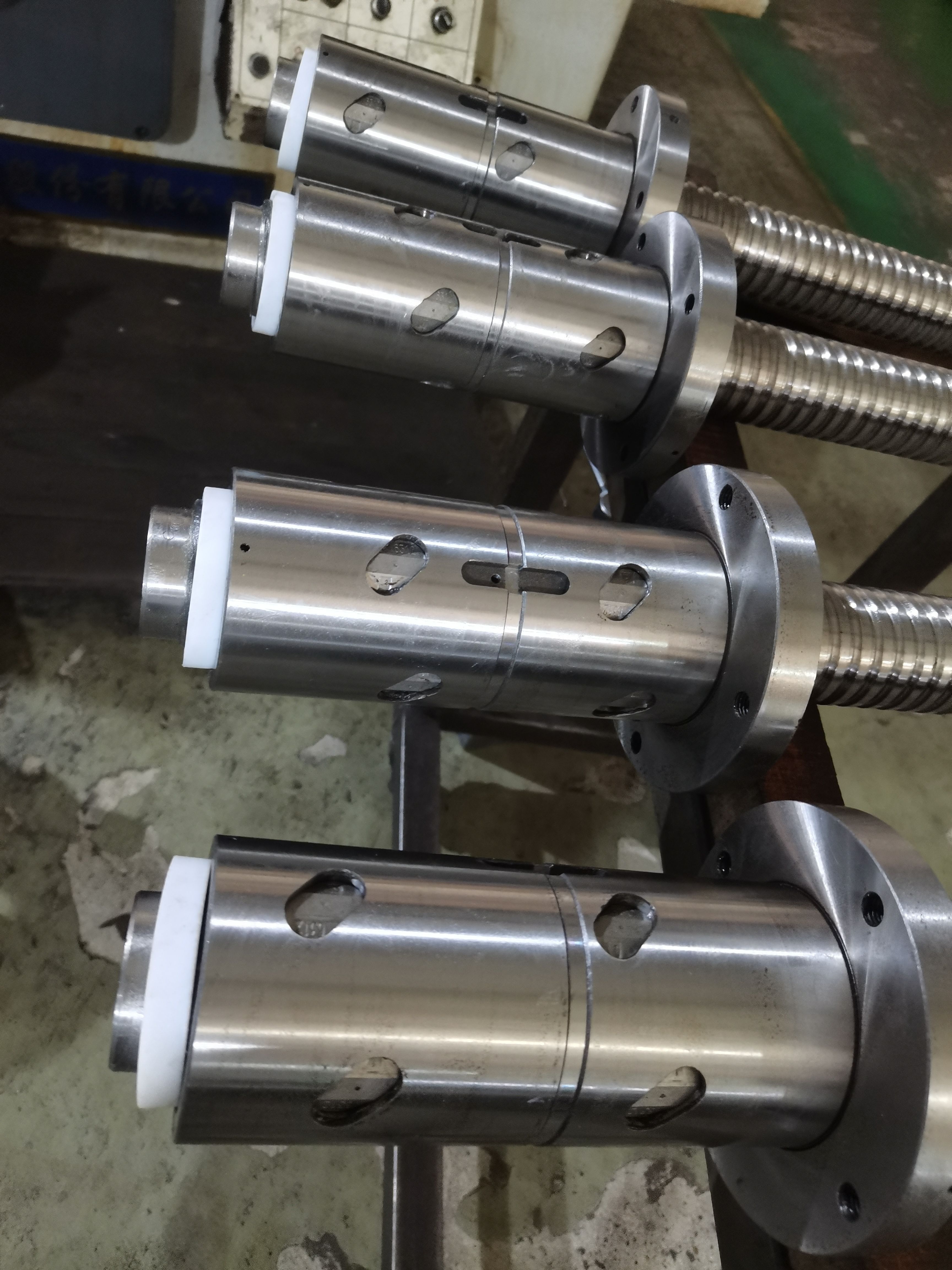

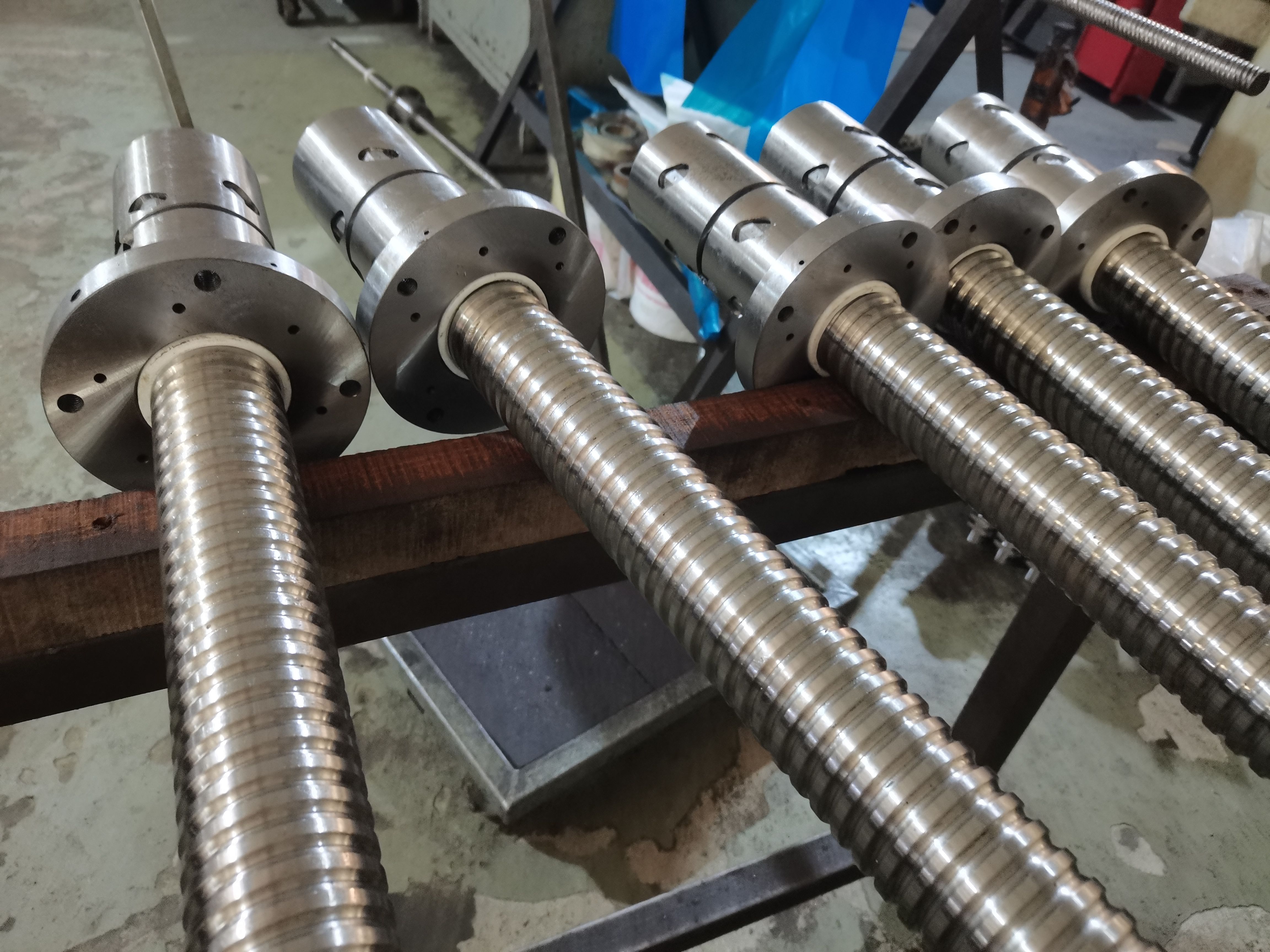

FSVC/FDVC บอลสกรูงานหนัก
ขอบเขตการใช้งานผลิตภัณฑ์
เครื่องกลึงซีเอ็นซีขนาดใหญ่และงานหนัก เครื่องเจาะซีเอ็นซี เครื่องกัดซีเอ็นซี อุปกรณ์หลอมเหล็กขนาดใหญ่ แม่แรง เครื่องปั่น และอุปกรณ์เครื่องกลอื่นๆ

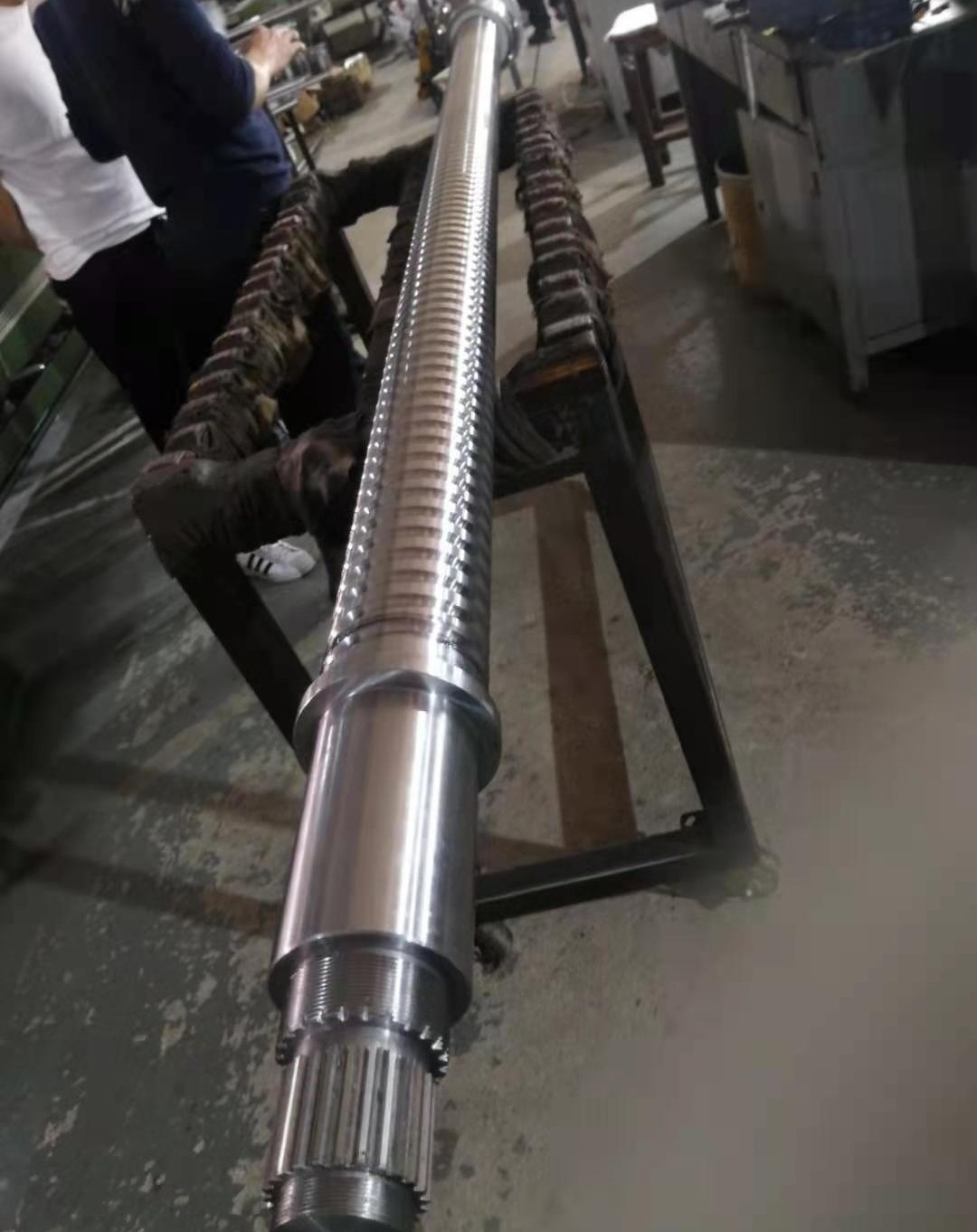

การแนะนำเทคโนโลยีการออกแบบผลิตภัณฑ์ การผลิต และการทดสอบ

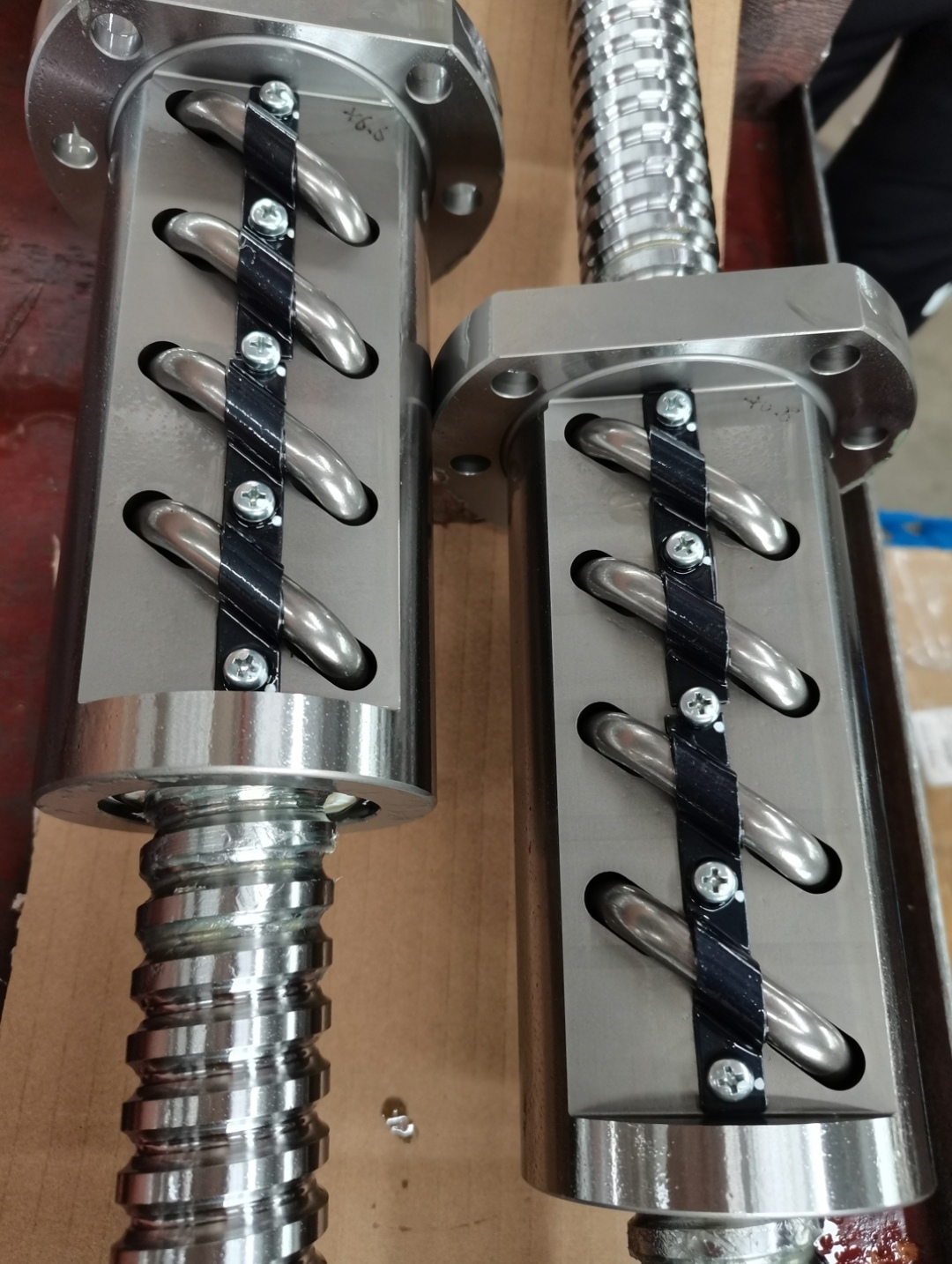

ความยาวและน้ำหนักบรรทุกมากเป็นปัญหาสำคัญที่ต้องเอาชนะในการผลิตบอลสกรูขนาดใหญ่สำหรับงานหนักเสมอมา ผลิตภัณฑ์ซีรีส์นี้ได้เอาชนะเทคโนโลยีการออกแบบ การอบชุบด้วยความร้อน การจัดตำแหน่ง การขึ้นรูปราง และการตรวจจับแบบไดนามิก ในแง่ของการออกแบบโครงสร้าง ผลิตภัณฑ์นี้ใช้โครงสร้างการออกแบบที่มีวงจรการไหลเวียนบอลที่มีเส้นผ่านศูนย์กลางขนาดใหญ่หลายเส้นทาง โหลดแบบไดนามิกที่กำหนดสูงสุดของผลิตภัณฑ์คือ 126 ตันและโหลดแบบคงที่ที่กำหนดสูงสุดคือ 595 ตัน เครื่องจักร Jingpeng ได้นำอุปกรณ์ชุดหนึ่งมาใช้ เช่น เครื่องกลึงขนาดใหญ่ 10 เมตร เครื่องกัดแบบหมุนตัวแข็ง 10 เมตร เครื่องเจียรขนาดใหญ่ 10 เมตร เครื่องดับความถี่กลาง 10 เมตร เครื่องยืดขนาดใหญ่ 10 เมตร เครื่องวัดข้อผิดพลาดของจังหวะของสกรูเลเซอร์ 10 เมตร และได้เป็นผู้นำในการสร้างผลิตภัณฑ์บอลสกรู 10 เมตรเดี่ยวเครื่องแรก
กฎการนับและความหมาย
ข้อมูลจำเพาะ รุ่น และพารามิเตอร์ไดนามิกไมค์และโหลดแบบสถิต
| เส้นผ่านศูนย์กลางปกติ (มม. ) |
นำ (มม. ) |
สเฟอริกาl เส้นผ่านศูนย์กลางr (มม. ) |
พิกัดโหลดแบบไดนามิก Ca(KN) ของการเปลี่ยนแปลงที่แตกต่างกัน |
จัดอันดับ คงที่ โหลด โคเอ(KN)ของ ต่าง ผลัดกัน n |
||||
| Do | Ph | Dw | n = 4 | n = 5 | n = 8 | n = 4 | n = 5 | n = 8 |
| 80 | 20 | 12.700 | 305.1 | 1074.7 | ||||
| 25 | 12.700 | 203.7 | 305.1 | 670.5 | 1072.8 | |||
| 32 | 12.700 | 202.8 | 303.9 | 668.4 | 1069.5 | |||
| 100 | 20 | 12.700 | 233.7 | 350.1 | 887.3 | 1419.7 | ||
| 25 | 15.875 | 304.3 | 457 | 1050.5 | 16793 | |||
| 32 | 15.875 | 304.3 | 455.9 | 1047.4 | 1675.9 | |||
| 40 | 15.875 | 250.2 | 835.5 | |||||
| 125 | 20 | 12.700 | 258 | 386.6 | 1103.2 | 1765.1 | ||
| 25 | 18.256 | 4062 | 608.5 | 1523.5 | 2437.6 | |||
| 32 | 20.638 | 463.0 | 693.6 | 1665.2 | 2664.4 | |||
| 40 | 20.638 | 381.2 | 1329.7 | |||||
| 160 | 20 | 12.700 | 2919 | 4373 | 1493.2 | 2389.1 | ||
| 25 | 18.256 | 464.5 | 695.9 | 2015.5 | 3224.7 | |||
| 32 | 20.638 | 543.9 | 814.8 | 2306.2 | 3690 | |||
| 40 | 25.4 | 592 | 2213.4 | |||||
| 200 | 25 | 18.256 | 532.9 | 798.3 | 2736.4 | 43783 | ||
| 32 | 20.638 | 6053 | 906.8 | 2949.6 | 4719.4 | |||
| 40 | 25.4 | 670.8 | 1257.5 | 2882.8 | 5949.6 | |||
| specifไอซิ่ง รหัส |
น้อย เส้นผ่าศูนย์กลาง |
nomina นำ |
ด้านนอก เส้นผ่าศูนย์กลาง of สกรู |
เหล็ก ลูกบอล เส้นผ่านศูนย์กลางr |
ด้านล่าง เส้นผ่าศูนย์กลาง of สกรู |
จำนวน of รอบ |
ขั้นพื้นฐาน การจัดอันดับ โหลด | ความแข็งแกร่ง กิโลแคลอรี นิวตัน/ไมโครเมตร |
|
| พลวัต โหลด Ca kN |
โหลดแบบสถิต โคอา kN |
||||||||
| do | Pn | d₁ | Da | D₂ | N | ||||
| FSVC8020-8 | 80 | 20 | 78 | 12.7 | 68.9 | 8 | 305.1 | 1074.7 | 2498.5 |
| FSVC8025-5 | 80 | 25 | 78 | 12.7 | 68.9 | 5 | 203.7 | 670.5 | 1619.0 |
| FSVC8025-8 | 80 | 25 | 78 | 12.7 | 68.9 | 8 | 305.1 | 1072.8 | 2538.1 |
| FSVC8032-5 | 80 | 32 | 78 | 12.7 | 689 | 5 | 202.8 | 668.4 | 1636.1 |
| FSVC8032-8 | 80 | 32 | 78 | 12.7 | 68.9 | 8 | 303.9 | 1069.5 | 2564.5 |
| FSVC10020-5 | 100 | 20 | 97 | 12.7 | 87.9 | 5 | 233.7 | 887.3 | 1896.9 |
| FSVC10020-8 | 100 | 20 | 97 | 12.7 | 87.9 | 8 | 350.1 | 1419.7 | 2976.5 |
| FSVC10025-5 | 100 | 25 | 97 | 15.875 | 85.7 | 5 | 304.3 | 1050.5 | 1904.3 |
| FSVC10025-8 | 100 | 25 | 97 | 15.875 | 85.7 | 8 | 457.0 | 1679.3 | 3058.3 |
| FSVC10032-5 | 100 | 32 | 97 | 15.875 | 85.7 | 5 | 304.3 | 1047.4 | 1985.4 |
| FSVC10032-8 | 100 | 32 | 97 | 15.875 | 85.7 | 8 | 455.9 | 1675.9 | 3113.0 |
| FSVC10040-4 | 100 | 40 | 97 | 15.875 | 85.7 | 4 | 250.2 | 835.5 | 16205 |
| FSVC12520-5 | 125 | 20 | 123.5 | 12.7 | 114.4 | 5 | 258.0 | 1103.2 | 2236.0 |
| FSVC12520-8 | 125 | 20 | 123.5 | 12.7 | 114.4 | 8 | 386.6 | 1765.1 | 3514.0 |
| FSVC12525-5 | 125 | 25 | 123.5 | 18.256 | 110.6 | 5 | 406.2 | 1523.5 | 2304.0 |
| FSVC12525-8 | 125 | 25 | 123.5 | 18.256 | 110.6 | 8 | 608.5 | 2437.6 | 3615.0 |
| FSVC12532-5 | 125 | 32 | 123.5 | 20.638 | 109.2 | 5 | 463.0 | 1665.2 | 2254.0 |
| FSVC12532-8 | 125 | 32 | 123.5 | 20.638 | 109.2 | 8 | 693.6 | 2664.4 | 3536.0 |
| FSVC12540-4 | 125 | 40 | 123.5 | 20.638 | 109.2 | 4 | 381.2 | 1329.7 | 1848.0 |
| FSVC16020-5 | 160 | 20 | 156.5 | 12.7 | 147.4 | 5 | 291.9 | 1493.2 | 2732.0 |
| FSVC16020-8 | 160 | 20 | 156.5 | 12.7 | 147.4 | 8 | 437.3 | 2389.1 | 4294.0 |
| FSVC16025-5 | 160 | 25 | 156.5 | 18.256 | 143.6 | 5 | 464.5 | 2015.5 | 2809.0 |
| FSVC16025-8 | 160 | 25 | 156.5 | 18.256 | 143.6 | 8 | 695.9 | 3224.7 | 4410.0 |
| FSVC16032-5 | 160 | 32 | 156.5 | 20.638 | 142.2 | 5 | 543.9 | 2306.2 | 2867.0 |
| FSVC16032-8 | 160 | 32 | 156.5 | 20.638 | 142.2 | 8 | 814.8 | 3690.0 | 4499.0 |
| FSVC16040-4 | 160 | 40 | 156.5 | 25.4 | 138.6 | 4 | 592.0 | 2213.4 | 2356.0 |
| FSVC20025-5 | 200 | 25 | 196.5 | 18.256 | 183.6 | 5 | 532.9 | 2736.4 | 3345.0 |
| FSVC20025-8 | 200 | 25 | 196.5 | 18.256 | 183.6 | 8 | 798.3 | 4378.3 | 5257.0 |
| FSVC20032-5 | 200 | 32 | 196.5 | 20.638 | 182.2 | 5 | 605.3 | 2949.6 | 3415.0 |
| FSVC20032-8 | 200 | 32 | 196.5 | 20.638 | 182.2 | 8 | 906.8 | 4719.4 | 5363.0 |
| FSVC20040-4 | 200 | 40 | 196.5 | 25.4 | 178.6 | 4 | 670.8 | 2882.8 | 2929.0 |
| FSVC20040-8 | 200 | 40 | 196.5 | 25.4 | 178.6 | 8 | 1257.5 | 5949.6 | 5748.0 |
| ถั่ว การติดตั้ง การเชื่อมต่อ มิติ | Specification รหัส |
||||||||
| ดี(g6) | D2(#) | L | L | D₃ | B | ด₅ | ดี₄ | L | |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 218 | FSVC8020-8 |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 189 | FSVC8025-5 |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 264 | FSVC8025-8 |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 231 | FSVC8032-5 |
| 125 | 125 | 25 | 15 | 170 | 32 | 13.5 | 150 | 327 | FSVC8032-8 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 160 | FSVC10020-5 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 220 | FSVC10020-8 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 196 | FSVC10025-5 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 271 | FSVC10025-8 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 240 | FSVC10032-5 |
| 150 | 150 | 25 | 20 | 207 | 32 | 17.5 | 180 | 336 | FSVC10032-8 |
| 150 | 150 | 40 | 20 | 207 | 36 | 17.5 | 180 | 238 | FSVC10040-4 |
| 170 | 170 | 25 | 25 | 244 | 36 | 22 | 210 | 158 | FSVC12520-5 |
| 170 | 170 | 25 | 25 | 244 | 36 | 22 | 210 | 218 | FSVC12520-8 |
| 190 | 190 | 25 | 25 | 258 | 36 | 22 | 224 | 204 | FSVC12525-5 |
| 190 | 190 | 25 | 25 | 258 | 36 | 22 | 224 | 279 | FSVC12525-8 |
| 190 | 190 | 25 | 25 | 258 | 36 | 22 | 224 | 252 | FSVC12532-5 |
| 190 | 190 | 25 | 25 | 258 | 36 | 22 | 224 | 348 | FSVC12532-8 |
| 190 | 190 | 40 | 25 | 258 | 40 | 22 | 224 | 252 | FSVC12540-4 |
| 220 | 220 | 25 | 25 | 294 | 40 | 22 | 260 | 163 | FSVC16020-5 |
| 220 | 220 | 25 | 25 | 294 | 40 | 22 | 260 | 223 | FSVC16020-8 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 201 | FSVC16025-5 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 276 | FSVC16025-8 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 241 | FSVC16032-5 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 337 | FSVC16032-8 |
| 240 | 240 | 40 | 25 | 314 | 40 | 22 | 280 | 251 | FSVC16040-4 |
| 280 | 280 | 40 | 25 | 349 | 50 | 22 | 315 | 195 | FSVC20025-5 |
| 280 | 280 | 40 | 25 | 349 | 50 | 22 | 315 | 270 | FSVC20025-8 |
| 280 | 280 | 40 | 25 | 349 | 50 | 22 | 315 | 242 | FSVC20032-5 |
| 280 | 280 | 40 | 25 | 349 | 50 | 22 | 315 | 338 | FSVC20032-8 |
| 300 | 300 | 40 | 25 | 369 | 50 | 22 | 335 | 252 | FSVC20040-4 |
| 300 | 300 | 40 | 25 | 369 | 50 | 22 | 335 | 412 | FSVC20040-8 |
| Specification รหัส |
น้อย เส้นผ่าศูนย์กลาง |
nomina นำ |
ด้านนอก เส้นผ่าศูนย์กลาง of สกรู |
เหล็ก bal เส้นผ่านศูนย์กลางr |
ด้านล่าง เส้นผ่าศูนย์กลาง ot สกรู |
จำนวน of รอบ |
ขั้นพื้นฐาน การจัดอันดับ โหลด | ความแข็งแกร่ง Kc นิวตัน/ไมโครเมตร |
|
| พลวัต โหลด Ca kN |
โหลดแบบสถิต โคอา kN |
||||||||
| do | โพธิ์ | d₁ | Dw | D₂ | N | ||||
| FDVC8020-8 | 80 | 20 | 78 | 12.7 | 68.9 | 8 | 305.1 | 1074.7 | 4196.1 |
| FDVC8025-5 | 80 | 25 | 78 | 12.7 | 68.9 | 5 | 203.7 | 670.5 | 2692.3 |
| FDVC8025-8 | 80 | 25 | 78 | 12.7 | 68.9 | 8 | 305.1 | 1072.8 | 4216.8 |
| FDVC8032-5 | 80 | 32 | 78 | 12.7 | 68.9 | 5 | 202.8 | 668.4 | 2693.9 |
| FDVC8032-8 | 80 | 32 | 78 | 12.7 | 68.9 | 8 | 303.9 | 1069.5 | 4219.3 |
| FDVC10020-5 | 100 | 20 | 97 | 12.7 | 87.9 | 5 | 233.7 | 887.3 | 3230.1 |
| FDVC10020-8 | 100 | 20 | 97 | 12.7 | 87.9 | 8 | 350.1 | 1419.7 | 5061.2 |
| FDVC10025-5 | 100 | 25 | 97 | 15.875 | 85.7 | 5 | 304.3 | 1050.5 | 3260.5 |
| FDVC10025-8 | 100 | 25 | 97 | 15.875 | 85.7 | 8 | 457.0 | 1679.3 | 5156.6 |
| FDVC10032-5 | 100 | 32 | 97 | 15.875 | 85.7 | 5 | 304.3 | 1047.4 | 3308.7 |
| FDVC10032-8 | 100 | 32 | 97 | 15.875 | 85.7 | 8 | 455.9 | 1675.9 | 5182.9 |
| FDVC10040-4 | 100 | 40 | 97 | 15.875 | 85.7 | 4 | 250.2 | 835.5 | 2676.1 |
| FSVC12520-5 | 125 | 20 | 123.5 | 12.7 | 114.4 | 5 | 258.0 | 1103.2 | 3961.0 |
| FSVC12520-8 | 125 | 20 | 123.5 | 12.7 | 114.4 | 8 | 386.6 | 1765.1 | 6212.0 |
| FSVC12525-5 | 125 | 25 | 123.5 | 18.256 | 110.6 | 5 | 406.2 | 1523.5 | 3929.0 |
| FSVC12525-8 | 125 | 25 | 123.5 | 18.256 | 110.6 | 8 | 608.5 | 2437.6 | 6156.0 |
| FSVC12532-5 | 125 | 32 | 123.5 | 20.638 | 109.2 | 5 | 463.0 | 1665.2 | 3788.0 |
| FSVC12532-8 | 125 | 32 | 123.5 | 20.638 | 109.2 | 8 | 693.6 | 2664.4 | 5935.0 |
| FSVC12540-4 | 125 | 40 | 123.5 | 20.638 | 109.2 | 4 | 381.2 | 1329.7 | 3074.0 |
| FSVC16020-5 | 160 | 20 | 156.5 | 12.7 | 147.4 | 5 | 291.9 | 1493.2 | 4879.0 |
| FSVC16020-8 | 160 | 20 | 156.5 | 12.7 | 147.4 | 8 | 437.3 | 2389.1 | 7651.0 |
| FSVC16025-5 | 160 | 25 | 156.5 | 18.256 | 143.6 | 5 | 464.5 | 2015.5 | 4844.0 |
| FSVC16025-8 | 160 | 25 | 156.5 | 18.256 | 143.6 | 8 | 695.9 | 3224.7 | 7592.0 |
| FSVC16032-5 | 160 | 32 | 156.5 | 20.638 | 142.2 | 5 | 543.9 | 2306.2 | 4871.0 |
| FSVC16032-8 | 160 | 32 | 156.5 | 20.638 | 142.2 | 8 | 814.8 | 3690.0 | 7633.0 |
| FSVC16040-4 | 160 | 40 | 156.5 | 25.4 | 138.6 | 4 | 592.0 | 2213.4 | 3970.0 |
| FDVC20025-5 FDVC20025-8 FDVC20032-5 FDVC20032-8 FDVC20040-4 |
200 200 200 200 200 |
25 25 32 |
196.5 196.5 196.5 196.5 196.5 |
18.256 18.256 20.638 20.638 25.4 |
183.6 183.6 182.2 182.2 178.6 |
5 8 5 8 4 |
532.9 798.3 605.3 906.8 670.8 |
2736.4 4378.3 2949.6 4719.4 2882.8 |
5954.0 9336.0 5953.0 9331.0 4986.0 |
| ถั่ว การติดตั้ง การเชื่อมต่อ มิติ | Specification รหัส |
||||||||
| ดี(g6) | ดีทู() | L | L | D₃ | B | Ds | ดี₄ | L | |
| 125 125 125 125 125 |
125 125 125 125 125 |
25 25 25 25 25 |
15 15 15 15 15 |
170 170 170 170 170 |
32 32 32 32 32 |
13.5 13.5 13.5 13.5 13.5 |
150 150 150 150 150 |
218 189 264 231 327 |
FSVC8020-8 FSVC8025-5 FSVC8025-8 FSVC8032-5 FSVC8032-8 |
| 150 150 150 150 150 150 150 |
150 150 150 150 150 150 150 |
25 25 25 25 25 25 40 |
20 20 20 20 20 20 20 |
207 207 207 207 207 207 207 |
32 32 32 32 32 32 36 |
17.5 17.5 17.5 17.5 17.5 17.5 17.5 |
180 180 180 180 180 180 180 |
160 220 196 271 240 336 238 |
FSVC10020-5 FSVC10020-8 FSVC10025-5 FSVC10025-8 FSVC10032-5 FSVC10032-8 FSVC10040-4 |
| 170 170 190 190 190 190 190 |
170 170 190 190 190 190 190 |
25 25 25 25 25 25 40 |
25 25 25 25 25 25 25 |
244 244 258 258 258 258 258 |
36 36 36 36 36 36 40 |
22 22 22 22 22 22 22 |
210 210 224 224 224 224 224 |
158 218 204 279 252 348 252 |
FSVC12520-5 FSVC12520-8 FSVC12525-5 FSVC12525-8 FSVC12532-5 FSVC12532-8 FSVC12540-4 |
| 220 220 240 240 240 240 240 |
220 220 240 240 240 240 240 |
25 25 40 40 40 40 40 |
25 25 25 25 25 25 25 |
294 294 314 314 314 314 314 |
40 40 40 40 40 40 40 |
22 22 22 22 22 22 22 |
260 260 280 280 280 280 280 |
163 223 201 276 241 337 251 |
FSVC16020-5 FSVC16020-8 FSVC16025-5 FSVC16025-8 FSVC16032-5 FSVC16032-8 FSVC16040-4 |
| 280 280 280 280 300 |
280 280 280 280 300 |
40 40 40 40 40 |
25 25 25 25 25 |
349 349 349 349 369 |
50 50 50 50 50 |
22 22 22 22 22 |
315 315 315 315 335 |
358 508 434 626 452 |
FDVC20025-5 FDVC20025-8 FDVC20032-5 FDVC20032-8 FDVC20040-4 |
